Как подключить УЗО? Схема подключения УЗО в квартире

Использование электричества на заре XX века открыло перед человечеством невиданные возможности. Прогресс в развитии цивилизации привел в конечном результате к невероятному улучшению жизни каждого современного человека. Электричество стало выполнять за людей множество рутинных операций и сделало жизнь в цивилизованном обществе максимально комфортной. Хотя и принесло с собой определенные неудобства в виде повышенного внимания к собственной безопасности.

Электрический ток – опасный помощник

Насколько электричество стало полезным в хозяйственном и бытовом устройстве жизни людей, настолько же оно принесло массу проблем для их здоровья. Очень нужный помощник – электрический ток – стал источником опасности и угрозой жизни и здоровью пользователей электроприборов, электроинструмента и бытовой техники. Разумеется, при небрежном к нему отношении. Поэтому было создано и разработано множество устройств и приспособлений, позволивших свести к минимуму неприятности при использовании электричества. Одним из таких приборов является устройство защитного отключения (УЗО). Как подключить УЗО, будет рассмотрено чуть ниже.

Методика и способы защиты

Правила эксплуатации электроустановок (ПУЭ), являющиеся настольной книгой для специалистов, работающих с электричеством, предусматривают строгие и четкие методы защиты человека от негативного воздействия электрического тока на его здоровье. Методика такой защиты основана на использовании современных эффективных изолирующих материалов, приборов и устройств, контролирующих качество электросетей, предельные нормы силы тока и напряжения, а также правила поведения самих людей, работающих с электрическим оборудованием.

Основным способом защиты от «опасного» помощника является правильно выполненное заземление электроприборов и электросетей. Такая защита сводит ущерб от воздействия электрического тока для здоровья человека к минимуму. Но есть моменты, которые определяют иные методы защиты. Например, ток утечки, который незаметен для человека, но при этом может служить причиной больших неприятностей.

Единственная задача – обнаружить беглеца

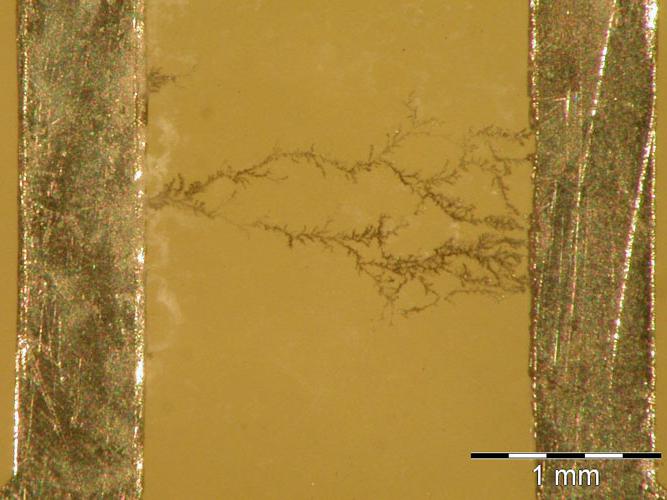

Утекающий сквозь старую или поврежденную изоляцию проводов ток, может стать источником возгорания в квартире или на даче вследствие перегрева электрических проводов. А также поразить человека во время эксплуатации им электробытовой техники в условиях повышенной влажности и оказавшегося в зоне растекания тока.

Это может произойти при работе с такой бытовой техникой, как бойлеры, стиральные и посудомоечные машины, холодильники и прочее. Здесь и используются устройства, позволяющие обезопасить человека и его жилище от негативного влияния электрического тока.

Для контроля над токами утечки – а они, к сожалению, присутствуют в любых электросетях – предназначено устройство защитного отключения. Подключение УЗО возможно как в помещениях, обустроенных защитным заземлением, так и в не обустроенных.

Устройство прибора для защитного отключения

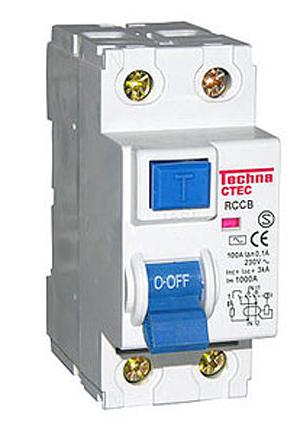

Устройство является ничем иным, как обыкновенным автоматическим реле, схема которого предназначена для недопущения перекосов тока между проводником, подающим ток через фазный провод, и нулевым свыше заданных величин. Конструкция устройства очень похожа на автоматический выключатель. Каждый прибор снабжен тестовой кнопкой, которая дает представление потребителю о его работоспособности. К слову, тестовый режим, наличествующий в этом устройстве, визуально отличает его от автоматических выключателей.

Использование этих устройств становится все более распространенным в условиях современных домов и квартир, не говоря уже о промышленных объектах. Но чтобы этот прибор работал и по-настоящему защищал, нужно очень хорошо знать, как подключить УЗО. Существуют определенные правила и методы его подключения, соблюдать которые необходимо неуклонно. Защитить свой дом или квартиру от пожара, а людей от негативных последствий вследствие воздействия на них электрического тока можно и нужно. И только обладая совершенными знаниями о том, как правильно подключить УЗО, этого добиться очень просто.

Виды и характеристики УЗО

Устройства защитного отключения выпускаются нескольких видов, обусловленных требованиями к их использованию. Бытовые УЗО способны работать как в сетях с напряжением 220 вольт, так и в сетях на 380 вольт. Наравне с задачей контроля величины тока утечки прибор следит также и за током, который проходит через его контакты, – данные критичных величин нанесены непосредственно на корпусе прибора.

Чтобы ответить на вопрос, как правильно подключить УЗО, необходимо четко ориентироваться в данных, нанесенных на прибор и обозначающих все его характеристики. Клеммы подключения – как входные, так и выходные – обозначены буквами или схематично. Указаны номинальный ток и ток срабатывания, а также номинальное напряжение, на которое рассчитано устройство. Задача специалиста (а подключать прибор желательно именно профессиональному электрику) заключается в правильном подборе аппарата и четкому знанию, как подключить УЗО. Ведь неправильное определение задачи, поставленной перед прибором, нисколько не улучшит защиту, но, наоборот, может оказать негативное воздействие на безопасность жилья.

Общие принципы работы устройства

Устройство сравнивает протекающие через него к электроприборам токи и в случае появления разницы между прямым и обратным током сразу же размыкает цепь. Оно настроено на нулевую разницу токов между «фазой» и «нулем». В случае повреждения изоляции проводов или их ветхости, что позволяет току проникать через материалы стен и перекрытий, а также через токопроводящие среды из фазного провода в нулевой или на «землю», возникает та самая разница, заставляющая прибор сработать и разомкнуть цепь. Это единственная задача устройства, с которой он справляется на «отлично», если правильно подобран и подключен.

Классификация устройств

Стоит отметить, что сам прибор не является эффективной защитой на все случаи жизни. Он сможет работать и один, но от токов короткого замыкания или токов перегрузки это устройство защитить не сможет. Поэтому с ним в паре всегда устанавливается автоматический выключатель. Множество схем, разбросанных по Интернету, описывают, как подключить УЗО и автомат. Одно можно сказать – УЗО всегда подключается перед автоматом.

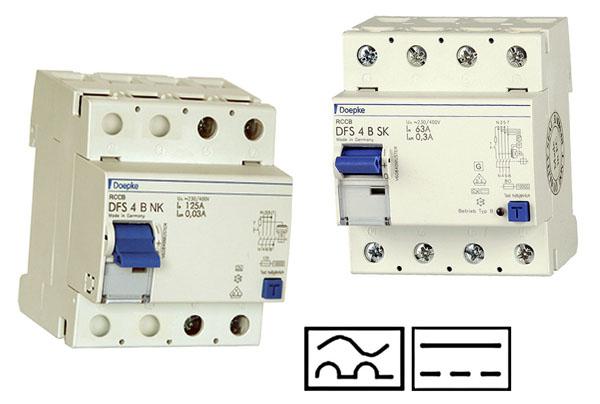

УЗО делятся на пять классов, которые, собственно, выполняют конкретные задачи:

• АС – защищает от переменного тока утечки;
• А – от переменного и постоянного импульсного тока;
• В – промышленные ОЗУ;
• S и G – применяются в схемах пожарной безопасности.

Приборы выполняются как в виде электромеханических устройств, так и могут быть электронными. О вторых можно сказать то, что для их работы им необходим источник питания. Некоторые рассчитаны на работу от встроенного источника питания, другие работают от той же сети.

Подбор устройства для квартиры и дачи

Сама постановка вопроса может показаться некорректной. Но это только на поверхностный взгляд. Потому что, зная, как подключить УЗО в квартире, можно что-то пере- или недорассчитать при установке его на даче. Ведь сами электросети на этих объектах достаточно разные как по нагрузке, так и по исполнению. Поэтому при подборе устройства четко нужно знать, сколько потребителей тока устанавливаемый прибор должен защищать и какого качества существующая электропроводка. Вследствие чего методика того, как подключить УЗО на даче, будет несколько отличаться от его «квартирной» схемы. Впрочем, только выбором количества устройств и их класса.

Если в квартире имеется – назовем их так – несколько групп потребителей, и квадратура ее достаточна велика, а проводка выполнена качественно и не так давно, то ставить одно УЗО будет правильным в том случае, когда нет места в распределительном щитке. Потому что оно – в случае срабатывания – будет обесточивать всю квартиру полностью. Схема подключения УЗО в квартире будет несколько иной, нежели при установке устройства на даче.

Желательно иметь УЗО на каждой группе. Это будет оптимальным вариантом. На группу, включающую технику «ванна-кухня», нужно будет устройство, рассчитанное на срабатывание при токе утечки в 10 мА, для остальных подойдет и 30 мА прибор. И по классу прибора желательно установить УЗО типа А. Но, зная современные квартиры, можно сразу сказать, что для большинства из них подойдет устройства класса АС, которое и без того может создать массу проблем – старая электропроводка, влажная среда будут заставлять постоянно бегать его включать. Выходом из этой ситуации можно считать установку УЗО на каждой розетке. Это обеспечит защиту любого бытового прибора, включаемого в нее, и его немедленного отключения в случае проблем, а не обесточивание всей квартиры.

Как подключить УЗО на даче? На даче же немного иная ситуация. Меньше бытовой техники – возможно, наоборот, но это встречается нечасто - «легче» проводка, и поэтому здесь можно ставить приборы класса АС на 30 мА. Но также обязательно в тандеме с автоматическим выключателем.

Схемы подключения устройства

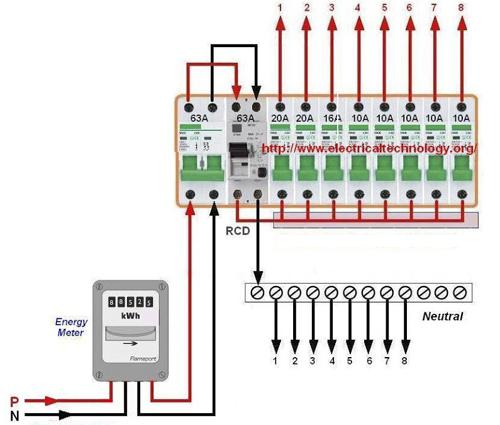

В зависимости от задач, поставленных перед устройством количеством потребителей тока и качеством проводки, можно четко определиться с самим прибором и схемами его подключения. Но все равно необходимо твердо понимать, как правильно подключить УЗО. Схема такого подключения отличается только одним – выбором количества групп, защищаемых устанавливаемым устройством. Допустим, группа всего одна. Тут все просто – достаточно знать, как подключить УЗО и автомат. Если же выбирается метод защиты по группам потребителей тока, то схема подключения состоит из нескольких устройств, которые устанавливаются на каждую группу. УЗО включается в цепь непосредственно за счетчиком.

От чего УЗО не защитит?

Стоит отметить один немаловажный момент, который упоминался выше, – УЗО защищает только от утечки тока. Да, слабая и старая проводка заставит сработать прибор и, возможно, предотвратит пожар. Но не избавит от постоянного отключения электричества в квартире или на даче. Если нет возможности заменить провода, то УЗО ставить бессмысленно.

Так же, если в цепи возникает перегрузка. То ли телевизор сломался, то ли контакт в лампочке плохой – УЗО за этим не следит. Тем более когда возникает короткое замыкание, устройство бессильно. В этом случае защитить людей и остальные приборы сможет только автоматический выключатель, который обязательно нужно устанавливать после УЗО.

Правильный выбор надежной защиты

Прочитав данный материал и «покопавшись» в мировой Паутине, любой может сделать для себя вывод, знает ли он, как подключить УЗО? А вопрос о том, нужно ли в его квартире или на его даче такая защита, остается открытым. Если позволяет проводка, есть место для установки, то этот способ защиты только улучшит безопасность. В случаях, когда проводка старая, выбирать приходится из двух вариантов – или заменить проводку, или отказаться от использования устройства защитного отключения. Иного не дано.

Стоит отметить, что утверждение об установке УЗО без заземления является неприемлемым и бесполезным, ошибочным по всем пунктам. Именно принцип работы защиты по токам утечки позволяет прибору обеспечивать нормальную защиту в помещениях, где заземления нет. В конце концов, выбор остается за человеком и его желанием жить в безопасном, но от этого не менее комфортабельном жилище.
