Материнская плата Asus P5B Deluxe: описание, характеристики, отзывы

Сегодняшний герой обзора давно пропал с полок магазинов, и в Интернете его уже не найти. Если постараться, можно, конечно, достать эту материнскую плату, Asus P5B Deluxe, у других пользователей. Хотя смысла в том особого нет. Сейчас эта модель является лишь примером того, как развивалось производство материнских плат компании. Новинки давно поменяли свой формат, обзавелись мощными чипсетами и освободились от лишних разъемов на интерфейсной панели.

Плата

Модель Asus P5B Deluxe характеристики получила мощные. В 2006 году это была практически самая сильная материнская плата на рынке. Даже когда в продаже появилась серия P5K на обновленном чипсете, эта "материнка" являлась востребованной и интересной для покупателей. Во время выхода новинки модель P5B была надежным варрантом, так как уже полгода служила верой и правдой.

Кроме того, как любой новый продукт, серия получила чересчур завышенную стоимость. Поэтому пользователи с удовольствием поддерживали производство и уже якобы «устаревшую» материнскую плату.

Поставка

Новая плата Asus P5B Deluxe поставлялась в стандартной упаковке. В ней не было ничего особенного. Вся серия выпускалась именно в такой коробке. Она был окрашена в голубой цвет. Спереди имелось достаточно много информации. Указывалась модель платы, поддержка основных чипсетов. Также на нескольких языках был указан слоган: «Настройте скорость как хотите!», что сразу намекало покупателям на разгонный потенциал модели.

На обратной стороне коробки информации было еще больше. Тут указывался формат чипсета, фирменные технологии, новые опции и т. д. Также была изображена схема, на которой можно было найти основные элементы на продукте, где была расположена система охлаждения, процессор, аудиосистема, питание.

Технологии

Продолжая рассматривать коробку, можно было найти основные технологии. На них остановимся подробнее. Производитель упоминал об AI NOS, которой сейчас никого не удивишь. Тогда это было достаточно интересное и очень необходимое решение для многих покупателей. Технология позволяла автоматически разгонять плату, учитывая нагрузку на систему.

Следующая опция AI Gear представляла несколько профилей, позволяющих настраивать всю систему так, чтобы регулировка частоты чипа, системной шины и напряжения были сбалансированы. Таким образом, "материнка" не создавала много шума и снижала энергопотребление.

AI Nap также работала над шумностью платы. Технология позволяла снизить шум и энергопотребление. Сейчас эта функция не удивительна для пользователей. А тогда каждый мог «усыпить» свой ПК без потери данных и процессов работы.

Комплект

Была в коробке для Asus P5B Deluxe инструкция. Она не была богата описаниями и подробностями, но в принципе позволяла успешно установить "материнку" в корпус. Те, кому было недостаточно этой информации, могли найти дополнительную помощь в Интернете. Также в коробке находился диск с драйверами, программным обеспечением, совместимым с Windows Vista.

Кроме прочего, можно было найти шлейфы для FDD, который сейчас нигде не используется, UltraDMA, 4 штуки Serial ATA. Оснастили комплектацию двумя переходниками питания SATA, заглушкой для панели, планкой с двумя разъемами USB. Бонусом в коробку положили фирменную наклейку.

Компоновка

Интересным получился и внешний вид Asus P5B Deluxe. Обзор дизайна интересен, прежде всего, компоновкой элементной базы. Она выполнена хорошо, хотя со временем нашлись практические нарекания. Первое, что бросается в глаза, – это неудачное размещение PCIE x1. В этот слот можно поместить лишь небольшого размера плату, так как рядом находится радиатор для северного моста.

Кстати, оба «мостика» получили алюминиевую защиту, но во время разгона и других мощных нагрузок радиаторы справлялись не в полной мере. Если корпус ПК небольшой, то подобраться к порту Floppy очень неудобно. Поэтому часто приходилось использовать шлейф для установки платы.

За работу двух жестких дисков в массиве отвечает контроллер JMicron JMB363. Чтобы сформировать их в кучу, можно также использовать External SATA, но это, как показала практика, очень неудобно. Вышеуказанный контроллер же не только корректно организовывает работу ЖД, но и обеспечивает порт IDE, которого на плате больше не встретишь.

Порты

Более 10 лет назад материнские платы имели огромное количество слотов и разъемов, которых сейчас не встретишь. Некоторые из них уже и тогда были лишними. Каких-то хватало, каких-то – нет. Так или иначе, плата была достаточно нагружена.

В этой модели есть три порта для PCI, такое же количество для PCIE х1, есть и разъем PCIE х16. Последний использует видеокарта для Asus P5B Deluxe. В зависимости от модификации, на этой плате может быть 8 или 10 разъемов USB. Чаще всего четыре из них выводят на интерфейсную панель.

COM-порт также оставили в наличии. Есть контроллер для Интернета, который работает со скоростью до 1 Гбит/с. За звук отвечает восьмиканальный кодекс. Стабилизатор питания имеет три канала и сформирован на довольно надежных полимерных конденсаторах. Дополнительных элементов охлаждения, помимо полевых транзисторов, здесь нет.

Интерфейсная панель обзавелась двумя разъемами - для клавиатуры и мыши формата PS/2. Есть тут параллельный LPT. Для аудиопортов - шесть мест, четыре разъема USB и место для подключения сетевого кабеля. Кроме того, есть SATA On-the-Go, S/PDIF коаксиальный и оптический.

На плату устанавливается четыре вентилятора. Для процессора он четырехконтактный. Остальные три имеют по три контакта. Разъем для кулера расположили, немного отдалив от чипа, недалеко от слотов памяти. Остальные места для подключения вентиляторов размещены удобно для равномерного распределения охлаждения.

Кстати, кулер также наделили особой технологией, которая автоматически регулирует скорость вентилятора, относимого к процессору, и других механизмов, находящихся рядом.

Поддержка

Новая модель платы поддерживала большое количество процессоров. Так можно было подключать Intel Pentium 4, Pentium D / EE, Celeron-D и Core 2 Duo. Сокет имел разъем LGA775, что также позволяло функционировать технологии HyperThreading. Таким образом, ядро процессоров могло исполнять большее количество потоков данных.

Северный мост работал с 82P965, а южный – 82801HR. Для памяти было четыре порта, которые поддерживали формат DDR2. Максимальный её объем достигал 8 Гб, что на то время было довольно много. Частоты памяти могли достигать 1066 МГц. Доступ к ОЗУ двухканальный, а на плате имелся дополнительно индикатор питания.

Управление

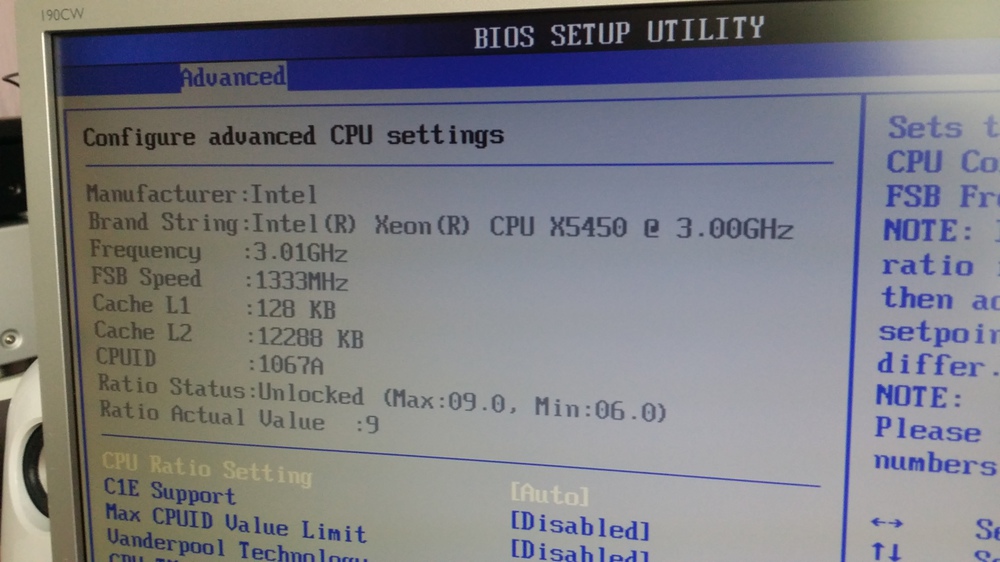

Для Asus P5B Deluxe обновление BIOS прошло успешно. Версия AMI имеет большое разнообразие настроек и регулировки. В принципе, меню интуитивно понятное, тут можно легко разобраться с разгоном системы.

Оверклокинг приводит к тому, что тактовая частота чипа может быть увеличена до 400 МГц. Рабочая частота памяти ускоряется с 533 до 1067 МГц, что на 2006 год было очень хорошим показателем. Шину PCI Express также легко ускорить до 150 МГц.

Чтобы система работала сбалансировано, можно поменять напряжение питания памяти. Таким образом, поднять его с 1,8 В до 2,45 В. Если пользователь мало что в этом понимает, то здесь есть и автоматический режим, который самостоятельно подбирает напряжение в зависимости от нагрузки на систему.

То же самое происходит с напряжением питания ядра чипа. Оно увеличивается до 1,7 В. Также можно поднять напряжение для северного и южного мостов, FSB и ICH Chipset.

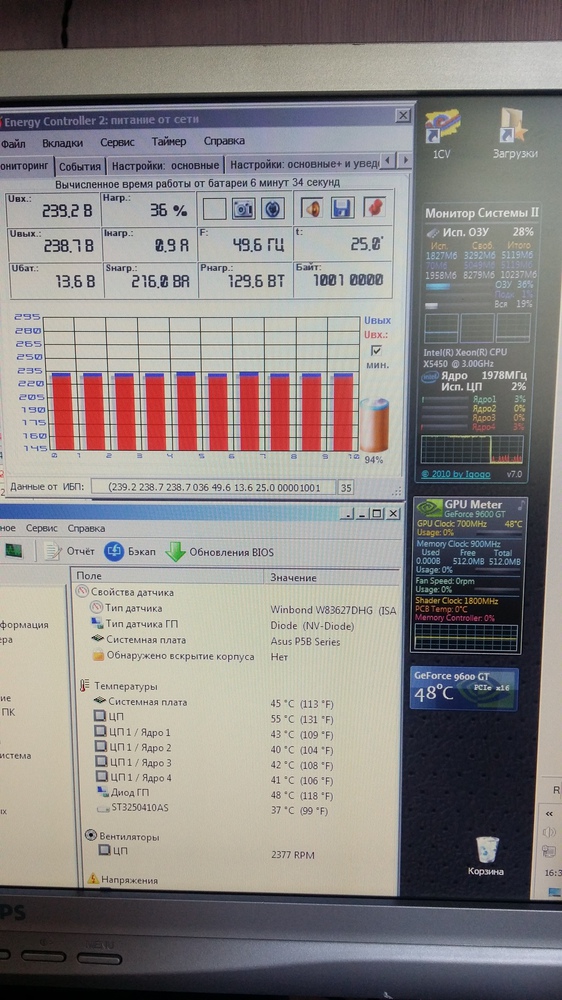

В меню BIOS можно увидеть для Asus P5B Deluxe характеристики системы в процессе. Например, изменение температуры материнки и процессора, скорость работы вентиляторов, напряжение питания и его величину. Тут же включаются и отключаются основные функции, которые работают с кулером.

Для качественного оверклокинга лучше всего обновить версию BIOS. Для этого есть специальная утилита от производителя Update.

Модификации

Стоит отметить, что модель Asus P5B Deluxe не является единственной в серии. Есть также обычный вариант, который отличается лишь поддержкой некоторых технологий. Есть и улучшенная модель. Вообще, все серии линейки были популярны среди покупателей. Им нравилось то, что есть выбор в разном ценовом сегменте. Кому-то необходима была обычная материнская плата, кто-то, наоборот, хотел более функциональную и мощную.

Так появилась Asus P5B Deluxe-WiFi. Первым наиболее явным отличием от остальных модификаций является комплектация. Так, для этой модели в коробку уложили не только диск с драйверами и ПО, но и еще один CD с дополнительным софтом. Есть провод ATA-133. Для Serial ATA - сразу шесть кабелей.

Внутри есть планка для Firewire и с двумя разъемами USB 2.0 дополнительно. Как видно по названию, внутри должна быть антенна для беспроводной сети, здесь она есть. Для неё даже отдельно поместили руководство пользования.

В коробке находится дополнительный вентилятор, несколько коннекторов, заглушка, наклейка и микрофон.

На плате появилось несколько дополнительных портов. Одним из главных преимуществ является наличие двух PCI Express x16, что расширяет возможности этой платы и позволяет присоединить сразу две видюхи. Но интересно и то, что если теоретически это возможно, то практически не может осуществиться, так как сам чип не имеет технологий SLI или Crossfire.

Оверклокинг

Прежде чем узнать, насколько удалось ускорить память для Asus P5B Deluxe-WiFi нужно рассмотреть возможности питания. Оно здесь создано по схеме на 8 фаз. Имеет всего 15 конденсаторов: часть из них получила емкость 1000 мкФ, а часть 821 мкФ.

Для разгона всегда лучше использовать дополнительно вентилятор. Очень приятно, что он есть в наличии. Он позволяет активно охлаждать северный мост, а также сам процесс разгона делает стабильным и корректным.

Так как модификации незначительно отличаются друг от друга, то и BIOS обновлен до версии 0509 или 0701. Частота системной шины увеличивается до 650 МГц, PCI Express может разогнаться до 150 МГц, процессор до 476 МГц. Память, в зависимости от вариантов, увеличивает частоту до 1 ГГц.

Выводы

Материнская плата Asus P5B Deluxe была отличным вариантом в свое время. Сейчас её можно найти на очень древних ПК, она не имеет необходимых разъемов для подключения последних периферийных устройств, также рассчитана на умеренное энергопотребление. Но довольно странно было бы, если бы пользователь хотел «выжать» из этой модели небывалую производительность спустя 10 лет.

Тогда же "материнка" считалась продвинутой моделью, которая имела неплохую комплектацию и являлась лидером среди тех, кто получил чипсет P965. В зависимости от модификации, версия имела охладительную систему пассивного типа на 4 или 7 слотов для вентиляторов.

Поддерживала «материнка» множество новомодных технологий, которые позволяли автоматически настраивать систему, оверклокинг. Также позволяли регулировать скорость вентиляторов. Была поддержка фирменных софтов.

Потенциал разгона также оказался неплохим. Чипсет был единственным элементом, который ограничивал некоторые показатели частот. Хотя даже при таком раскладе процессор можно было ускорить до 476 МГц, а это отличный результат.

Версия Asus P5B Deluxe-WiFi стала наиболее популярной. Она была сильнее во многом благодаря хорошей охладительной системы, в отличие от самой простой модификации P5B. Также она неплохо организовывала формирование массивов и имела Firewire, технологию, которой не хватало для младшего собрата.

В Asus P5B Deluxe-WiFi все стало улучшенным. То чего не хватало – добавили, некоторые элементы, наоборот, убрали. К моменту выхода старшей версии обновился и «БИОС», от которого во многом зависел потенциал разгона. Была доработана система питания, мониторинг температур стал точнее.

Отзывы

Чаще покупатели хвалили материнскую плату Asus P5B Deluxe. Цена ее соответствовала качеству. Сейчас эту модель можно купить в Китае по цене до 6-7 тысяч рублей. Конечно, вариант не самый выгодный, учитывая довольно устаревший интерфейс и слабые показатели частот. К тому же за эту сумму можно приобрести более новую "материнку" с улучшенными возможностями.

Но вот еще в 2012 году пользователи хвалили эту модель за долголетие – все-таки 5-6 лет без поломок это всегда приятно. Указывали на стабильную работу, большое количество портов, адекватную работу аудиосистемы. Приятным стало наличие в коробке специального софта для перепрошивки «БИОС». Обновление во многом влияло на качество оверклокинга. Также отмечали неплохой максимальный объем ОЗУ – до 8 Гб.

В свое время порадовала и простота монтажа Asus P5B Deluxe. Руководство предлагалось на английском языке, но даже такое ограничение позволяло многим самостоятельно установиться материнскую плату в корпус и подключить все необходимые к ней комплектующие. Многие покупатели были рады и тому, что разгон в «БИОС» понятный и его легко настроить.

Несмотря на все это, встречались и негативные отзывы. Для северного моста радиатор был небольшой, особенно в младшей модификации. Для этой части платы необходим был отличный кулер, но даже самый мощный вентилятор не уберегал северный мост от нагрева до 80 градусов. Проблему можно было решить. Например, некоторые покупатели отдали предпочтение пассивному кулеру от Thermaltake.

Недовольные отклики касались и некорректных показателей температуры в BIOS. Настройка памяти оказалась также имеет некоторые нюансы. Тем, кому не нужен был оверклокинг в принципе, можно было и не заморачиваться. А вот те, кто пытался самостоятельно провести разгон, пришлось вручную выставлять частоты памяти, так как при автоматических настройках система некорректно работала.

Не все материнские платы смогли долго проработать правильно. Спустя 5-7 лет наблюдались ошибки в работе некоторых разъемов. Причем точно нельзя было определить, то ли порт сгорел, то ли по каким-то причинам просто перестал работать. Но тут же спасало то, что модель платы получила большое количество портов, которых всем хватало.
