Самодельный дровокол: устройство, виды и рекомендации по изготовлению

В сельской местности, где отсутствует возможность подключиться к центральной системе отопления, заготовка дров для обогрева дома в зимний период является ответственным и важным мероприятием. Процесс ручной рубки дров отнимает очень много физических сил, поэтому чтобы ускорить и облегчить выполнение этой работы каждый владелец частного дома стремится максимально механизировать эти операции путем изготовления самодельного дровокола. Устройство, виды и рекомендации по изготовлению этих конструкций интересуют всех рачительных хозяев. Конечно, несложно купить заводской аппарат для рубки дров, но это потребует достаточно больших финансовых вложений. Изготовление самодельного устройства обойдется намного дешевле и позволит оптимизировать его под конкретные условия применения.

Разновидности конструкций самодельных дровоколов

Оптимальный процесс сгорания дров в твердотопливных печах зависит не только от сорта деревьев, но и от физических характеристик поленьев:

• диаметра заготовки;
• ее формы;
• длины полена.

Так, слишком толстые поленья будут долго и плохо разгораться, да и существует вероятность их неполного сгорания. Очень тонкие и маленькие чурки способны быстро перегорать, при этом не успевая отдавать необходимое количество тепловой энергии помещению.

Перед тем как сделать самодельный дровокол, необходимо ознакомиться с основными имеющимися конструкциями этого приспособления:

1. Гидравлический дровокол.
2. Механический (пружинный) колун.
3. Реечное приспособление для рубки дров.
4. Дровокол винтового типа.

Самодельные дровоколы и их конструкции также различают по способу закладки заготовок:

1. Горизонтальный колун наиболее распространен в использовании. Бревно в таком приспособлении укладывается на направляющие рельсы горизонтально. Чаще полено движется по направлению к колющему ножу, но есть и модели, где применяется движение ножа навстречу бревну.
2. Вертикальная схема установки бревна позволяет значительно уменьшить габариты конструкции. В таких приспособлениях колющее устройство двигается навстречу бревну, установленному вертикально на нижней площадке. Фиксация бревна может осуществляться как специальным приспособлением, так и вручную. Встречаются и модели, где нож установлен стационарно, а при расколе подается полено.
3. Комбинированный тип самодельных дровоколов своими руками в домашних условиях встречается очень редко. В основном смешанный тип подачи заготовки используется на деревообрабатывающих предприятиях, где требуется переработка большого объема дров.

Гидравлические приспособления

Условно эти устройства можно разделить в зависимости от количества производимых операций на дровоколы:

• бытового назначения, которые используются в основном только для раскола древесины;
• профессиональные устройства, которые способны не только колоть дрова, но и производить их подачу, выгрузку и торцевание.

Дровоколы самодельные бытового использования оснащены электрическим двигателем, который осуществляет вращение гидронасоса. Наряду с надежностью устройства и простотой в обслуживании, все же существенным недостатком его считается зависимость от электрической сети, что существенно влияет на мобильность и мощность приспособления. А вот самодельный дровокол, как и дровокол с бензиновым двигателем, используется профессиональными деревообработчиками для возможности колоть дрова в больших количествах. Гидравлическая система его работает от тракторного вала отбора мощности. Такие агрегаты являются мобильными устройствами.

Принцип действия устройства

Гидравлические дровоколы пользуются особой популярностью среди владельцев частных домов, они намного упрощают колку дров. Принцип действия этого приспособления основан на применении усилия, создаваемого гидроцилиндром, который установлен на станине и создает вместе с остальными комплектующими гидросистему.

Электрический самодельный дровокол гидравлического типа осуществляет постепенное нарастание силы давления бревна на приспособление для колки. Сам процесс раскола древесины сводится к сжатию полена между колющим инструментом и штоком гидроцилиндра.

Устройство дровокола

Наличие и расположение основных элементов можно узнать из чертежа дровокола самодельного гидравлического типа.

Форма рабочей станины и корпуса, а также вид колющего инструмента полностью зависят от возможности и желания владельца. На нормальный режим работы конструктивное решение этих элементов критичного влияния не оказывают, здесь главным становится фантазия создателя. От этого зависит и возможность транспортировки всего агрегата.

Система гидравлики простого типа

Гидравлическая система такой конструкции состоит из следующих частей:

• гидронасос;
• двигатель насоса;
• емкость для масла;
• масляный распределитель;
• гидроцилиндр;
• соединительные шланги.

Это минимальный комплект элементов системы гидравлики дровокола самодельного. Важной частью такой конструкции является наличие предохранительного клапана у распределителя, который не влияет на выполнение основной задачи дровокола, но необходим для защиты системы от перегрузки. При отсутствии такого клапана придется устанавливать в систему автономное приспособление.

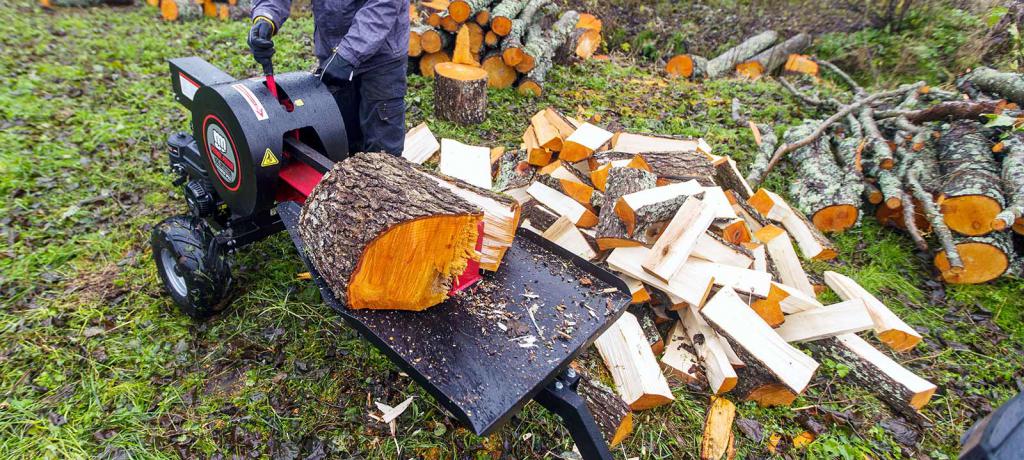

Реечные дровоколы

Принцип работы такого устройства во многом совпадает с гидравлическим приспособлением, только подача бревна осуществляется механизмом реечного типа. Древесина укладывается на желоб и за счет вращения ответного шкива проталкивается под давлением на колющий инструмент.

Для нормального функционирования самодельного реечного дровокола понадобятся: электрический мотор, вал привода, ременная или цепная передача, рейка и шестерня.

Основные преимущества

Агрегат реечного типа, даже если это дровокол самодельный, но изготовленный с соблюдением всех эксплуатационных и технических требований, имеет много преимуществ:

1. Надежность и простота в изготовлении и эксплуатации.
2. Долговечность работы в безаварийном состоянии.
3. Безопасность работы обеспечивается двойной степенью защиты (тепловое реле и предохранительная муфта).
4. Возможность работать в любых погодных условиях.
5. Производительность устройства не уступает даже гидравлическим промышленным агрегатам.

Особенности устройства реечного агрегата

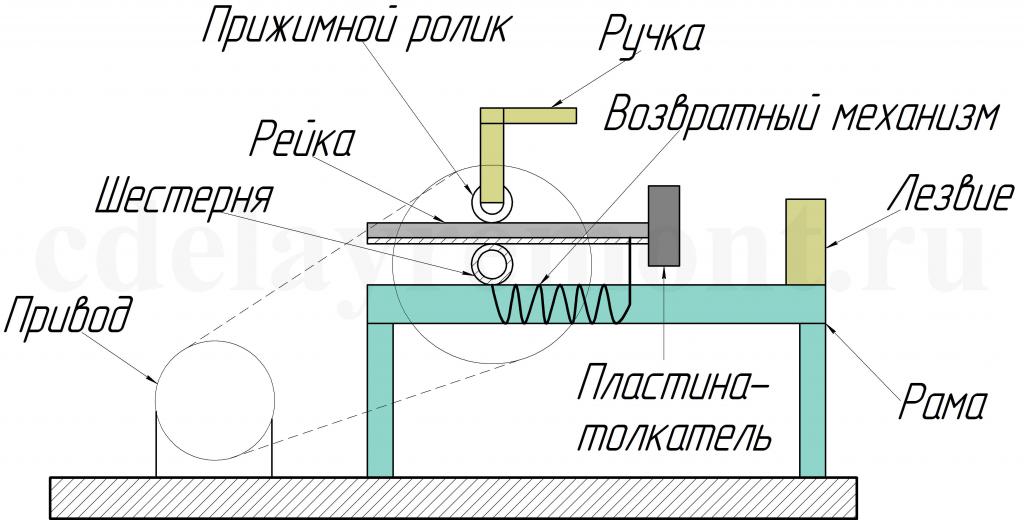

Основным сложным по конструкции элементом является узел передачи зубчатого типа, но, кроме нее, самодельный дровокол состоит из:

• привода электрического или бензинового типа;
• вращающегося шкива на валу двигателя при помощи больших подшипников;
• шкива ответного вида, соединенного ременной передачей;
• рейки зубчатого вида с толкателем на пружине;
• на конце вторичного вала установлена зубчатая шестерня;
• управляющей ручки;
• колющего инструмента, который располагается на конце рамы;
• собственно рамы с желобами для укладки дров.


Конструкция рамы выбирается самостоятельно, главное - обеспечить ее хорошую устойчивость во время работы.

Винтовой дровокол

При изготовлении самодельного винтового дровокола владельцы зачастую самостоятельно придумывают варианты их конструкции. Принцип действия этого приспособления очень простой: металлический конус при вращении вкручивается в волокна бревна, тем самым расширяя их. При большом напряжении полено раскалывается на части, образуя готовые дрова.

Устройство и общие требования к агрегату

Конструктивно дровокол самодельный винтового типа устроен несложно. Наиболее точно можно ознакомиться с основными элементами, изучив принципиальную схему устройства.

Для качественного выполнения работы к колуну предъявляются следующие требования:

• мощность двигателя должна быть не менее 2 кВт;
• чтобы избежать прокручивания вала, соединения должны быть надежными и плотными;
• колющий конус изготавливается из высокопрочной инструментальной стали;
• для мягкого погружения конуса в древесину наконечник должен быть хорошо заточен;
• высота рамы должна быть удобной для работы, оптимальной считается 80 см.

Технология сборки винтового станка

Перед тем как сделать самодельный дровокол нужно подготовить все необходимые инструменты и комплектующие материалы. Порядок сборки выглядит следующим образом:

1. С помощью болтового соединения и сварочного оборудования собирается каркас, на который будут устанавливаться все элементы дровокола.
2. Изготавливается рабочая поверхность, для чего к верху каркаса привариваются металлические листы толщиной 3 мм. Из такого же металла делаются и дополнительные полочки, предназначенные для хранения инструментов.
3. Так как электродвигатель и многие элементы располагаются на одной стороне стола, то следует продумать устройство системы противовеса.
4. Шкив малого диаметра закрепляется на валу мотора.
5. На ведущий вал устанавливается шкив большого диаметра, при этом обязательно нужно проконтролировать свободное его вращение.
6. Оба шкива соединяются между собой ременной передачей. Чтобы работу станка сделать безопасной, нужно перед запуском двигателя проверить правильное вращение шкивов вручную.
7. Рабочий конус нужно прикрепить на ведущий вал.
8. Следующим этапом будет подключение двигателя к электрической сети и пробный запуск агрегата. Для безопасности кнопку включения нужно установить в легкодоступном месте.
9. Для устройства мобильности станка необходимо прикрепить к низу каркаса колесики.
10. Заключительной стадией изготовления самодельного дровокола будет защита его от коррозии. Для чего нужно поверхности всех металлических элементов зачистить от ржавчины и покрыть двумя слоями краски.

Очень важным элементом винтового дровокола является конус, поэтому перед тем как заказать его изготовление у токаря, нужно составить чертеж. Можно приобрести готовое изделие в торговой сети, только обязательно обратите внимание на качество металла.

Механический дровокол

Самым простым в изготовлении является механический агрегат, который внешним видом очень похож на колодезный журавль. Соединение перекладины и стойки осуществляется простым шарнирным способом, при этом нужно обеспечить хорошую смазку сочленения.

Принцип действия такого механизма несложен: полено устанавливается на подставку, затем рычаг дергают резким движением вниз, за счет чего колун набирает большую силу и раскалывает бревно. Далее повторяем весь процесс, пока не получатся дрова необходимой толщины.

Произвести сборку такого простого устройства можно из любого металлического уголка или трубы. Но есть и некоторые недостатки у такого механизма: колка дров все же требует большого усилия, причем основная потеря силы уходит на остановку колуна после раскола древесины. А также большие габариты приспособления.

Агрегат пружинного типа

В такой конструкции основным рабочим узлом является пружина, которая закреплена одним концом на станине, а другим упирается в перекладину с колуном. Поэтому, чтобы при расколе полена приходилось прилагать минимальное усилие, нужно было правильно подобрать пружину.

Конструкция самодельного дровокола с пружиной от "Нивы" стала очень популярной у многих автовладельцев. При создании подвижного упора под пружину появилась возможность регулировать усилие под конкретного человека. Также влияет на удобство работы дровокола высота расположения чурки.

Заготовка дров для отопительного сезона требует значительных усилий. Требуется напилить дрова, наколоть их и сложить на хранение. Больше всего приходится затрачивать физических сил при рубке дров. Поэтому человек стал использовать различные виды самодельных дровоколов.
