Трансформатор: принцип работы, устройство и особенности

Трансформаторы играют ключевую роль в современных энергосистемах и без них невозможно представить работу электросетей.

История изобретения трансформатора

История создания трансформатора началась когда было открыто явление электромагнитной индукции. Это позволило заложить теоретическую основу для разработки трансформаторов.

Сначала была создана индукционная катушка, которая стала прообразом трансформатора. Это устройство работало на постоянном токе.

Первый трансформатор переменного тока был запатентован в конце 19 века. Его конструкция имела разомкнутый магнитопровод.

Устройство и основные элементы трансформатора

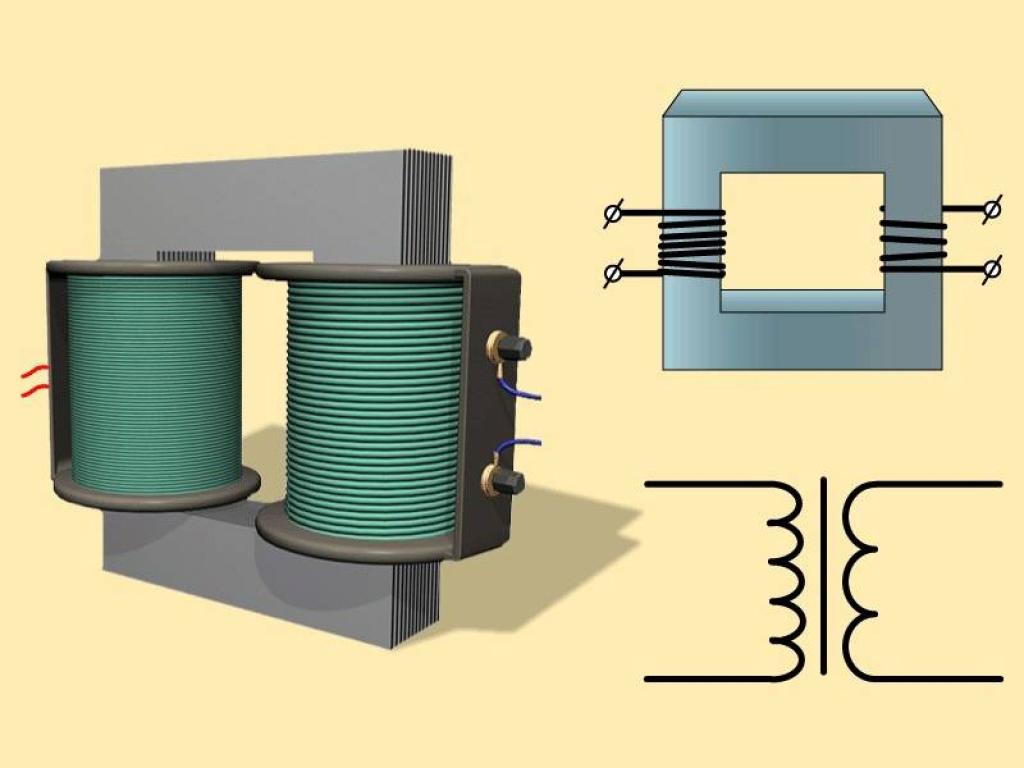

В самом простом виде трансформатор состоит из магнитопровода и двух обмоток. Современные трансформаторы имеют более сложную конструкцию.

Основные элементы трансформатора:

• Сердечник - набор из отдельных пластин электротехнической стали, которые формируют замкнутый магнитопровод.
• Обмотки - изолированные друг от друга витки провода, намотанные на сердечник. Различают первичную и вторичную обмотки.
• Бак - металлический корпус, внутри которого находятся обмотки и сердечник. Заполняется трансформаторным маслом для охлаждения.
• Радиаторы - поверхности с ребрами для увеличения теплоотдачи.

Принцип работы трансформатора

Работа трансформатора основана на явлении электромагнитной индукции. Когда на первичную обмотку подается переменное напряжение, вокруг сердечника возникает переменный магнитный поток. Этот поток пересекает витки вторичной обмотки и наводит в ней электродвижущую силу (ЭДС).

Величина ЭДС в обмотках прямо пропорциональна количеству витков. Это позволяет изменять выходное напряжение путем изменения числа витков. Так реализуется функция преобразования напряжения.

Отношение числа витков первичной и вторичной обмоток называется коэффициентом трансформации. Он показывает во сколько раз изменится напряжение.

Различают два основных режима работы трансформатора:

• Холостой ход - когда ко вторичной обмотке ничего не подключено и в ней не протекает ток.
• Под нагрузкой - когда ко вторичной обмотке подключен приемник электроэнергии и протекает рабочий ток.

Классификация и основные типы трансформаторов

Трансформаторы классифицируют по ряду признаков:

• По назначению: силовые, измерительные, сварочные, импульсные и др.
• По числу фаз: однофазные, трехфазные.
• По роду тока: для постоянного и переменного тока.
• По способу охлаждения: сухие, масляные, с водяным охлаждением.

Наиболее распространены силовые трансформаторы, предназначенные для преобразования электроэнергии в энергосистемах и промышленности. Они имеют мощность от нескольких кВА до сотен МВА.

Измерительные трансформаторы используются в измерительных цепях для понижения тока и напряжения до безопасных значений.

Сварочные трансформаторы применяются для питания сварочного оборудования. Они преобразуют напряжение ~220 В в ток большой силы (~500 А) при пониженном напряжении (~40 В).

Применение трансформаторов

Трансформаторы играют важную роль в электроэнергетике. Они используются:

• На электростанциях для повышения напряжения при передаче электроэнергии по линиям электропередач.
• На подстанциях для понижения высокого напряжения перед подачей потребителям.
• Для согласования и разделения электрических цепей разного напряжения.

В промышленности трансформаторы применяются для электроснабжения технологического оборудования, установок электропечей, электровозов и других потребителей.

В радиоэлектронной аппаратуре используются маломощные трансформаторы для согласования цепей, разделения каналов, получения необходимых напряжений питания.

Трансформаторы широко применяются в бытовой технике: телевизорах, музыкальных центрах, зарядных устройствах, блоках питания различных приборов.

Выбор трансформатора

При выборе трансформатора необходимо учитывать:

• Требуемую мощность.
• Напряжения первичной и вторичной обмоток.
• Частоту питающей сети.
• Число фаз.
• Наличие необходимых вторичных обмоток.
• Условия эксплуатации и охлаждения.

Мощность трансформатора выбирается с запасом 15-25% относительно суммарной мощности всех подключаемых потребителей. Это позволяет обеспечить надежную работу.

Пример расчета мощности трансформатора:

1. Суммарная мощность нагрузки: 5 кВт.
2. Запас 25%: 5 кВт * 1,25 = 6,25 кВт.
3. Выбираем ближайший стандартный трансформатор мощностью 10 кВА.

Безопасная эксплуатация трансформаторов

Правила безопасной эксплуатации трансформаторов:

• Регулярно проверять заземление.
• Периодически измерять сопротивление изоляции.
• Следить за температурой нагрева трансформатора.
• Выполнять осмотры и техобслуживание согласно инструкции.
• Не включать трансформатор при снятом кожухе.

Несоблюдение правил эксплуатации трансформаторов может привести к выходу из строя, возникновению пожара или поражению электрическим током персонала.

При возникновении неисправностей трансформатор должен быть немедленно отключен до устранения причин.

Таким образом, ответственный подход к использованию трансформаторов является залогом безопасности.

Работа гидротрансформатора

Гидротрансформаторы применяются на гидроэлектростанциях для преобразования энергии воды в электрическую энергию. Их принцип работы отличается от обычных трансформаторов.

В гидротрансформаторе первичной обмоткой является ротор гидрогенератора, вращающийся в магнитном поле статора. Механическая энергия вращения ротора преобразуется в электрическую энергию переменного тока.

Далее этот ток поступает на вторичную обмотку трансформатора, где происходит повышение или понижение напряжения, как в обычных трансформаторах.

Таким образом, гидротрансформатор выполняет функции гидрогенератора и трансформатора в одном устройстве, преобразуя энергию воды в электрическую энергию требуемого напряжения.
