Разъем SMA: выбор и особенности применения

Разъемы SMA широко используются в современной радиоэлектронной аппаратуре благодаря компактным размерам, высокой надежности и широкополосности. Данная статья поможет разобраться в особенностях конструкции разъемов SMA, выбрать оптимальный вариант для конкретных задач и правильно выполнить монтаж.

История создания разъемов SMA

Разъемы SMA были разработаны в 1960-х годах компанией Bendix Corporation для применения в военной технике. Название SMA расшифровывается как SubMiniature Version A (субминиатюрный тип A).

Первоначально разъемы SMA использовались в радиолокационных станциях и авиационном оборудовании. Компактные размеры и надежность конструкции позволяли применять их даже на подвижных объектах.

В дальнейшем разъемы SMA нашли широкое распространение в гражданской радиоэлектронной аппаратуре благодаря удачному сочетанию малых габаритов, высокой механической прочности и широкой полосы рабочих частот.

Конструкция и разновидности разъемов SMA

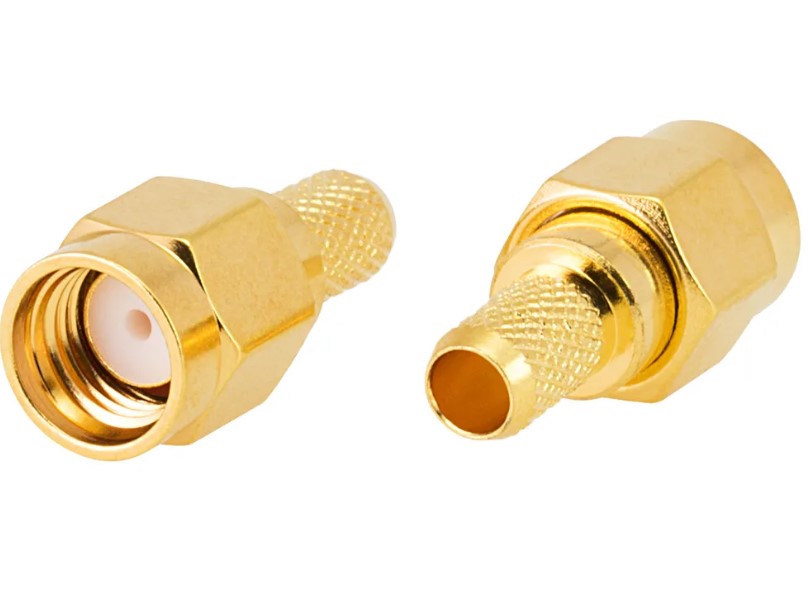

Разъем SMA состоит из двух частей:

• SMA вилка (plug) с внутренней резьбой;
• SMA розетка (jack) с наружной резьбой.

Центральный контакт у SMA вилки выполнен в виде штыря, а у SMA розетки - в виде гнезда. Резьбовое соединение имеет стандарт 1/4-36 UNS-2A.

Существует модификация RP-SMA (reverse polarity SMA) с обратной полярностью, когда SMA вилка имеет гнездо, а SMA розетка - штырь. Такая конструкция применяется в Wi-Fi оборудовании.

По способу монтажа на кабель разъемы SMA бывают пайка и обжим. Для пайки используется серебро или золото, для обжима - латунь или бронза.

Прецизионные разъемы SMA отличаются повышенной механической стабильностью и электрическими характеристиками. Их применяют в измерительной технике и испытательном оборудовании.

Области применения разъемов SMA

Благодаря своим техническим характеристикам разъемы SMA нашли широкое применение в различных областях радиоэлектроники.

В измерительной технике разъемы SMA используются для подключения датчиков, преобразователей и других устройств к приборам. Прецизионные разъемы применяют в высокоточных измерительных комплексах.

В радиолокационной технике разъемы SMA используются в фазированных антенных решетках, позволяя оперативно менять диаграмму направленности. В авионике разъемы SMA применяют для коммутации бортовой радиоэлектронной аппаратуры.

В телекоммуникациях разъемы SMA широко используются в оборудовании сотовой связи, радиорелейных станциях, системах спутниковой связи.

Для подключения внешних антенн в устройствах Wi-Fi, Bluetooth и других беспроводных стандартах обычно используют разъемы RP-SMA.

В СВЧ трактах разъемы SMA применяются для коммутации и подключения различных функциональных узлов - аттенюаторов, направленных ответвителей, фазовращателей.

Правила выбора разъема SMA

При выборе разъема SMA необходимо учитывать:

• Тип разъема - стандартный SMA, RP-SMA или прецизионный;
• Исполнение - SMA вилка или SMA розетка;
• Тип подключаемого кабеля;
• Рабочий частотный диапазон;
• Материал контактов и корпуса.

Особое внимание следует уделить совместимости. Несовместимость чаще всего возникает при путанице между SMA и RP-SMA разъемами.

Перед установкой рекомендуется проверить электрические параметры разъемов SMA - сопротивление, потери, КСВН.

Монтаж разъемов SMA

Для монтажа SMA разъемов используют специальный инструмент - обжимные клещи, отвертки для разъемов, кабельный скрипер, пинцет.

Последовательность монтажа SMA пайка:

1. Зачистить кабель скрипером, сняв внешнюю изоляцию и экран.
2. Надеть на кабель зажимную часть SMA разъема.
3. Запаять центральную жилу на штырь или гнездо.
4. Надеть диэлектрик и опрессовать разъем обжимным инструментом.

При монтаже SMA обжим выполняется кабельными наконечниками или обжимным инструментом.

После монтажа необходимо проверить качество соединения. Типовые дефекты - проворот корпуса, пережим кабеля.

Соблюдение технологии и аккуратность обеспечат надежность разъемного соединения.

Эксплуатация и ремонт разъемов SMA

Для обеспечения долговечности разъемов SMA рекомендуется соблюдать правила эксплуатации:

• Избегать механических нагрузок на разъем - изгибов, кручения, ударов.
• Применять разъемы в рабочем диапазоне температур.
• Не допускать попадания влаги в разъем.
• При отсоединении разъема не дергать за кабель.

Неисправности разъемов SMA могут быть связаны с повреждением контакта, диэлектрика или резьбы. Возможен ремонт путем замены деталей.

При выходе из строя рекомендуется полная замена разъема. Профилактическое обслуживание заключается в чистке контактов специальными средствами.

Соблюдение правил эксплуатации и своевременная замена поврежденных разъемов позволит увеличить срок службы радиоэлектронной аппаратуры.
