Тензодатчик: принцип работы и применение

Тензодатчики являются важнейшим элементом современных систем измерения массы и веса. Их точность и надежность определяют качество работы весового оборудования в промышленности, научных исследованиях и повседневной жизни. Давайте разберемся, как устроены эти полезные устройства и где они применяются.

История изобретения тензодатчиков

Первый тензодатчик был изобретен в 1938 году американским инженером Эдвардом Симмонсом и Артуром Ругом. Это был тензорезистивный датчик на основе металлической фольги.

Изобретение тензодатчика позволило совершить настоящий прорыв в развитии точных весоизмерительных систем.

С тех пор конструкция тензодатчиков постоянно совершенствовалась. Были разработаны новые типы чувствительных элементов, такие как полупроводниковые тензорезисторы, пьезоэлектрические и оптоволоконные датчики.

Важным этапом стало внедрение мостовых измерительных схем, позволивших повысить чувствительность и точность измерений. Современные тензодатчики могут регистрировать деформации порядка 10^-6.

Принцип работы тензодатчиков

Работа тензодатчиков основана на законе Гука, согласно которому деформация упругого тела прямо пропорциональна приложенной силе.

В тензодатчиках используются чувствительные резистивные элементы, электрическое сопротивление которых меняется при деформации. Чаще всего это металлические или полупроводниковые тензорезисторы.

Тензорезисторы включаются в плечи мостовой измерительной схемы. В состоянии покоя мост находится в равновесии и на его выходе сигнал отсутствует.

При деформации упругого элемента сопротивление тензорезисторов изменяется, что приводит к разбалансу моста. На выходе появляется электрический сигнал, пропорциональный величине деформации.

Таким образом, по выходному напряжению тензодатчика можно определить приложенную к нему силу и рассчитать массу груза.

Основные типы и конструкции тензодатчиков

Существует множество разновидностей тензодатчиков, отличающихся конструкцией и принципом действия.

По форме грузоприемной платформы различают:

• Одноточечные
• Многоточечные

По способу измерения деформации выделяют:

1. Тензорезистивные
2. Пьезоэлектрические
3. Волоконно-оптические

По характеру деформации различают тензодатчики на растяжение, сжатие и универсальные.

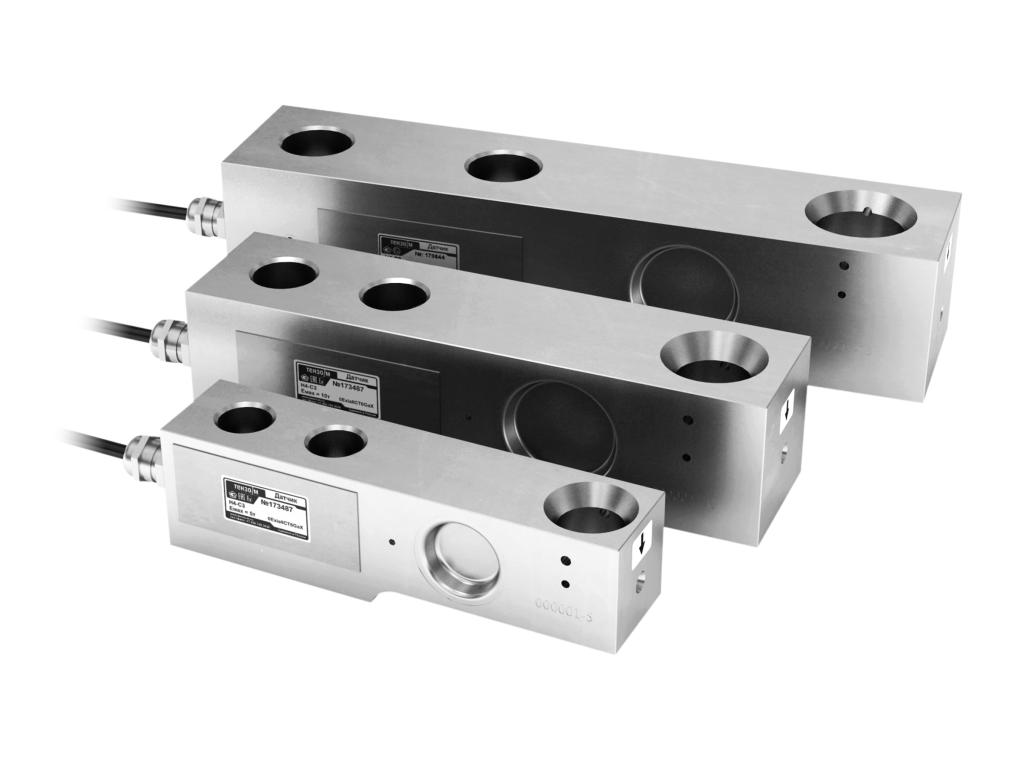

Наиболее распространены тензорезистивные датчики балочного типа, у которых тензорезисторы наклеены на упругую балку.

Схемы подключения тензодатчиков

Для подключения тензодатчиков используются различные схемы:

• Четырехпроводная
• Шестипроводная

В четырехпроводной схеме два провода используются для подачи питания, два других - для съема сигнала. Цвета проводов стандартизированы.

Шестипроводная схема применяется, когда датчик удален от измерительного блока. Добавляются провода для измерения падения напряжения и компенсации погрешностей.

Правильное подключение проводов в соответствии с маркировкой крайне важно для нормальной работы тензодатчика.

Области применения тензодатчиков

Тензодатчики широко используются в самых разных областях:

• Промышленные весы
• Системы дозирования
• Мониторинг деформаций конструкций
• Научные исследования

Их применение позволяет повысить точность измерения массы, автоматизировать технологические процессы, обеспечить контроль состояния инженерных сооружений.

В бытовых весах тензодатчики обеспечивают точность порядка 1 грамма. В аналитических и ювелирных весах - до 0,001 грамма.

Тензодатчики незаменимы в системах автоматического дозирования компонентов. Они позволяют готовить смеси с высокой точностью.

Дальнейшее совершенствование тензодатчиков расширит области их применения.

Основные технические характеристики тензодатчиков

При выборе тензодатчика необходимо учитывать его основные технические характеристики:

• Пределы измерения и чувствительность
• Точность измерений и класс точности
• Линейность, гистерезис, температурный дрейф
• Степень защиты от внешних воздействий

Пределы измерения тензодатчиков могут составлять от единиц грамм до сотен тонн. Чувствительность выражается в микровольтах на единицу измеряемой величины.

Точность характеризуется классом точности датчика (от 0,5 до 3) и зависит от типа применяемых тензорезисторов.

Линейность, гистерезис и температурный дрейф оказывают влияние на стабильность показаний тензодатчика.

Правила выбора тензодатчика

При выборе тензодатчика необходимо:

1. Определить требуемые метрологические характеристики
2. Выбрать надежного производителя
3. Проверить наличие сертификатов
4. Провести тестирование в реальных условиях

Важно, чтобы характеристики тензодатчика соответствовали условиям эксплуатации. Например, для весов грубого взвешивания достаточно простой и недорогой модели.

Настройка и юстировка тензодатчиков

Перед началом работы тензодатчик необходимо правильно настроить и отъюстировать:

• Выполнить подключение по схеме производителя
• Установить нулевые показания при отсутствии нагрузки
• Откалибровать по образцовым грузам

От правильности настройки и юстировки зависит точность измерений тензодатчика в процессе эксплуатации.

Техническое обслуживание тензодатчиков

Для обеспечения стабильной работы тензодатчики нуждаются в периодическом техническом обслуживании:

• Проверка креплений и электрических соединений
• Очистка от загрязнений
• Периодическая поверка и юстировка

Необходимо беречь тензодатчик от ударов и перегрузок, которые могут нарушить его метрологические характеристики.

Тенденции развития тензодатчиков

Основные тенденции развития тензодатчиков:

• Повышение точности измерений
• Улучшение линейности и стабильности
• Расширение функциональных возможностей
• Создание цифровых интеллектуальных датчиков

Совершенствование технологий позволит расширить области применения тензодатчиков и повысить эффективность их использования.

Выбор типа тензодатчика

При выборе тензодатчика важно определить оптимальный для задачи тип датчика.

Для весовых устройств чаще всего используются балочные тензодатчики. Они обладают высокой чувствительностью и точностью.

В системах мониторинга деформаций применяют тензодатчики специальных конструкций, например S-образные или стержневые.

Пьезоэлектрические тензодатчики удобны благодаря простоте считывания сигнала и широкому диапазону измерений.

Особенности размещения тензодатчиков

При установке тензодатчиков важно обеспечить надежное крепление к объекту измерения и защиту от внешних воздействий.

Для корректной работы необходимо минимизировать паразитные деформации, например от крепежа или температурных перепадов.

При размещении нескольких тензодатчиков следует учитывать взаимное влияние и обеспечивать идентичные условия работы.

Методы обработки сигналов тензодатчиков

Для повышения точности измерений применяют специальные методы обработки сигналов:

• Фильтрация помех
• Компенсация нелинейности
• Коррекция температурной погрешности
• Алгоритмы подавления шумов

Цифровая обработка сигналов позволяет значительно повысить метрологические характеристики тензометрических измерительных систем.

Диагностика неисправностей тензодатчиков

При возникновении неисправностей необходимо:

1. Проверить надежность электрических соединений
2. Исключить внешние механические повреждения
3. Выполнить тестовые измерения с эталонными грузами
4. Проанализировать форму выходного сигнала

При обнаружении дефектов следует обратиться к производителю для проведения диагностики и ремонта.

Перспективы применения тензодатчиков

Совершенствование технологий открывает новые перспективы использования тензодатчиков:

• Создание "умной" сенсорики для интернета вещей
• Применение в робототехнике и системах управления
• Интеграция в композитные материалы
• Использование в медицинской диагностике

Расширение функциональных возможностей тензодатчиков откроет им путь в новые сферы человеческой деятельности.
