Датчик потока воды: устройство, принципы работы

Датчики потока воды - важная часть систем контроля расхода воды. Новые технологии позволяют сделать эти датчики еще более точными и надежными. Давайте разберемся, как устроены современные датчики потока и какие передовые технологии используются в их производстве.

Принцип работы современных датчиков потока воды

Современные датчики потока воды работают на основе различных физических принципов. Рассмотрим основные типы таких датчиков:

• Механические датчики
• Ультразвуковые датчики
• Электромагнитные датчики
• Тепловые датчики

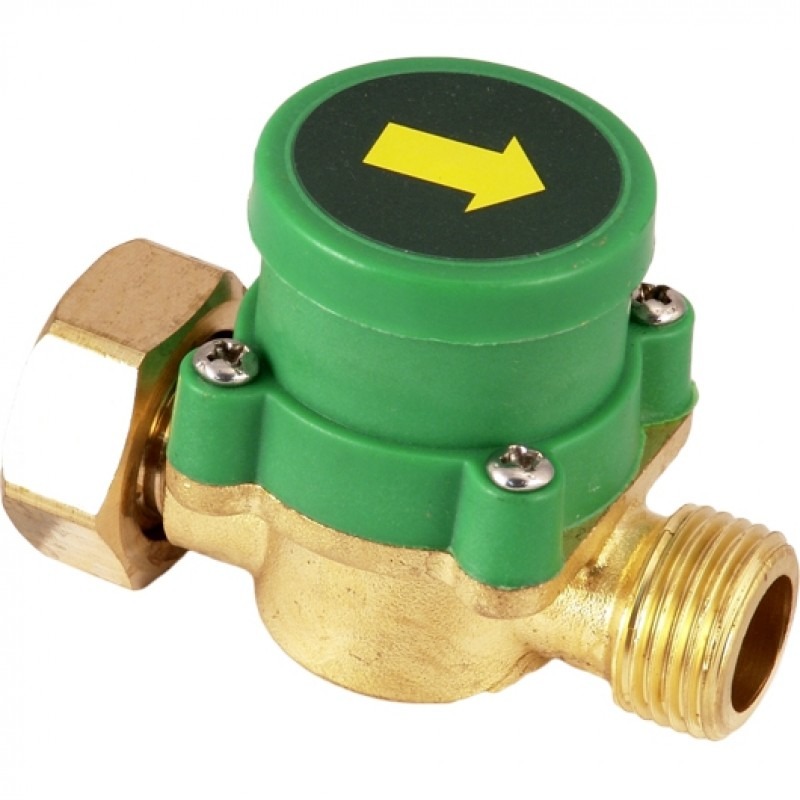

Механические датчики используют подвижные элементы, которые приводятся в движение потоком жидкости. Например, лопаточные датчики имеют лопасть, которая отклоняется под напором потока, замыкая электрические контакты. Также бывают поршневые датчики.

Ультразвуковые датчики измеряют разницу во времени прохождения ультразвукового сигнала по направлению и против направления потока жидкости. Эта разница пропорциональна скорости потока.

Электромагнитные датчики используют эффект Фарадея - измеряют напряжение, наводимое на электроды при движении проводящей жидкости в магнитном поле.

Тепловые датчики регистрируют изменение температуры нагревательного элемента при охлаждении его потоком жидкости.

Каждый тип датчиков имеет свои преимущества и недостатки. Например, механические датчики просты и надежны, но не очень точны. Ультразвуковые датчики отличаются высокой точностью, но дороже в производстве.

Области применения разных типов датчиков тоже отличаются. Механические чаще используются в системах водоснабжения, тепловые - для контроля расхода топлива, ультразвуковые применяются там, где нужна высокая точность, например на научных стендах.

Передовые технологии в производстве датчиков потока воды

Современные производители активно внедряют новые технологии для улучшения характеристик датчиков потока воды:

1. Использование микропроцессоров и микроконтроллеров для обработки сигналов датчика, повышения точности измерений.
2. Применение новых композитных и керамических материалов, устойчивых к коррозии и абразивному износу.
3. Внедрение систем цифровой калибровки датчиков и автоматической диагностики.
4. Интеграция датчиков с беспроводными системами передачи данных и протоколами связи.

Благодаря микропроцессорам, появилась возможность реализовать в датчиках сложные алгоритмы коррекции погрешностей и цифровой фильтрации сигналов. Это повысило точность и помехозащищенность датчиков потока.

Новые материалы, такие как карбид кремния, нитрид кремния, карбид вольфрама, используются для изготовления чувствительных элементов, что увеличило надежность датчиков.

Внедрение технологий беспроводной связи и интеграции с Интернетом вещей открыло новые возможности для организации автоматизированного удаленного мониторинга потоков жидкости.

Таким образом, современные датчики потока становятся "умнее", надежнее и функциональнее. Это расширяет области их применения и повышает эффективность систем, в которых они используются.

Рекомендации по выбору датчика потока воды

При выборе датчика потока воды необходимо учитывать:

• Диапазон измеряемых расходов
• Требуемую точность измерений
• Условия эксплуатации: давление, температура, агрессивность среды
• Наличие пульсаций потока, возможность завоздушивания
• Тип выходного сигнала: аналоговый или частотный
• Необходимость взрывозащиты

Для измерения расхода чистой воды в системах водоснабжения часто используют механические или ультразвуковые датчики. В промышленных процессах с агрессивными или горячими жидкостями применяют датчики с чувствительными элементами из специальных материалов.

Особенности монтажа датчиков потока воды

При монтаже датчиков потока воды нужно обеспечить:

1. Герметичное соединение датчика с трубопроводом
2. Прямолинейные участки трубы до и после датчика длиной в несколько диаметров трубы
3. Заполнение датчика рабочей жидкостью перед пуском
4. Легкую заменяемость датчика
5. Защиту от вибраций

Наилучшее место для монтажа - горизонтальный или слегка наклонный участок трубопровода. В вертикальных трубах возможно скопление воздуха.

Настройка и калибровка датчиков потока

Перед эксплуатацией датчик потока воды должен быть откалиброван - установлено соответствие между его выходным сигналом и реальным расходом. Калибровку выполняют с помощью стендов с измерительной трубой.

Для настройки чувствительности датчики могут иметь:

• Потенциометр регулировки нуля
• Регулятор диапазона
• Цифровую настройку через интерфейс

Точная калибровка особенно важна для датчиков с аналоговым выходным сигналом.

Диагностика датчиков потока воды

Для диагностики датчиков потока проверяют:

• Наличие и величину выходного сигнала при заданном расходе
• Срабатывание сигнализации о выходе за допустимые пределы
• Отсутствие ложных срабатываний сигнализации
• Герметичность датчика

Также периодически выполняют калибровку датчиков для проверки стабильности метрологических характеристик.
