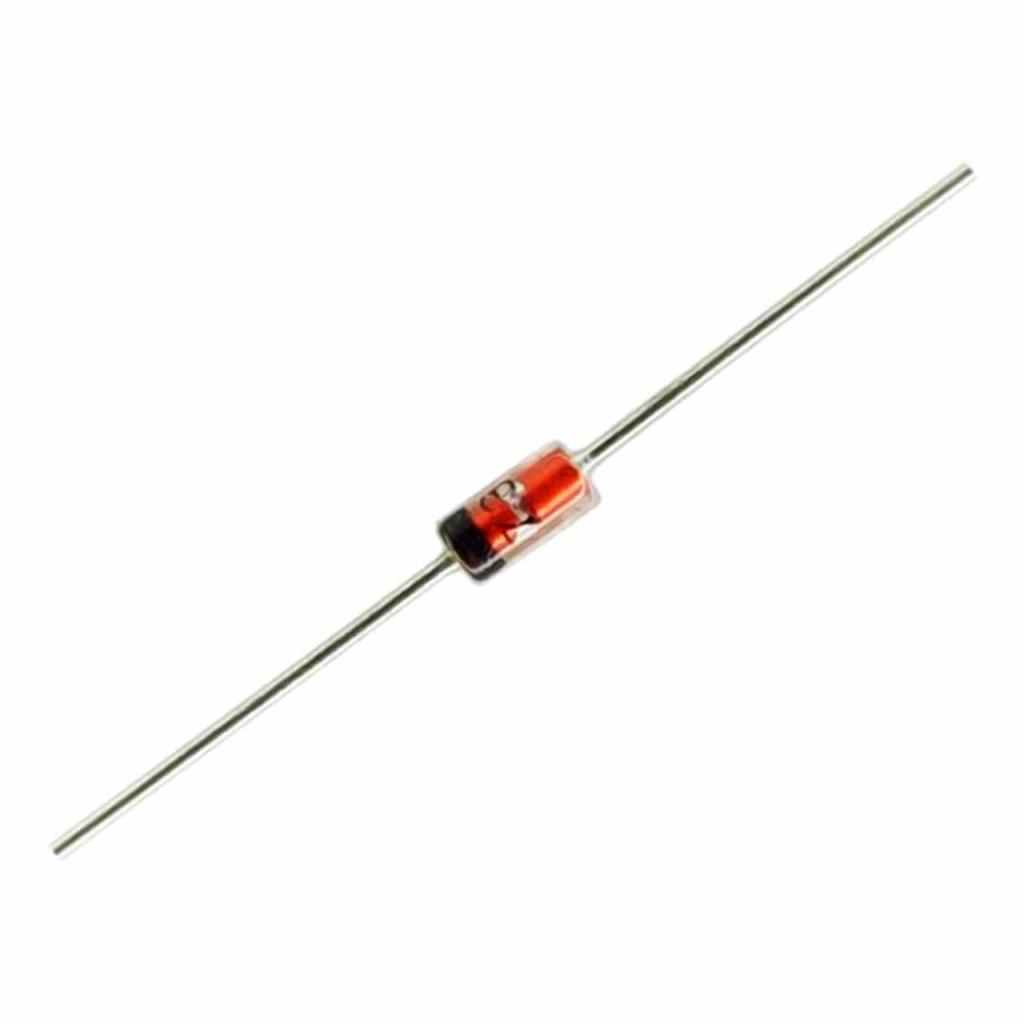

Устройство и принцип работы стабилитрона

Стабилитроны широко используются в современной электронной аппаратуре для стабилизации напряжения и защиты цепей. Давайте разберемся, как устроены эти полезные компоненты и каков принцип их работы.

История создания стабилитронов

В 1933 году английский физик Кларенс Зенер, работавший в то время в Бристольском университете, предложил первую теоретическую модель электрического пробоя в твердых диэлектриках. Эта теория получила название "эффект Зенера" . Однако дальнейшие эксперименты показали, что предложенный Зенером туннельный механизм пробоя реализуется только при напряжениях до 5-5,5 В. При более высоких напряжениях доминирует другой механизм - лавинный пробой.

Первые промышленные образцы полупроводниковых стабилитронов появились во второй половине 1950 годов. Их широкое распространение началось после совершенствования технологии производства в 1960-1970 годах.

Физические основы работы

Работа стабилитрона основана на явлении электрического пробоя p-n перехода в полупроводниковом диоде. Существует несколько механизмов пробоя:

• Туннельный пробой - при напряжениях до 5-7 В
• Лавинный пробой - при более высоких напряжениях
• Тепловой пробой - разрушительный, нежелательный эффект

Стабилитроны изготавливаются таким образом, чтобы туннельный или лавинный пробой возникали значительно раньше разрушительного теплового пробоя. Напряжение пробоя зависит от концентрации легирующих примесей в p-n переходе.

Существует "серая зона" от 4,5 до 6,7 В, где конкурируют оба механизма пробоя. В этом диапазоне стабилитроны демонстрируют оптимальную стабильность благодаря взаимной компенсации температурных коэффициентов туннельного и лавинного пробоя.

Особый класс представляют низковольтные лавинные диоды (LVA) с напряжением стабилизации 4-10 В. В них действует только лавинный механизм пробоя.

Технология производства

В промышленности для изготовления стабилитронов применяются различные технологии:

1. Диффузионно-сплавная
2. Планарная
3. Меза

Основные операции техпроцесса - легирование кремниевой подложки, фотолитография для создания топологии структуры, вакуумное нанесение металлизации. Готовые кристаллы монтируются в корпуса различных типов.

Конструкция корпуса оказывает существенное влияние на надежность стабилитрона. Например, наличие жидкого припоя внутри корпуса может приводить к разрушительному короткому замыканию при перегреве.

Классификация и параметры

Стабилитроны классифицируются по:

• Напряжению стабилизации
• Допустимой мощности
• Быстродействию
• Функциональному назначению

Основные параметры стабилитрона:

1. Напряжение стабилизации Уст
2. Ток стабилизации Ист
3. Дифференциальное сопротивление rd
4. Температурный коэффициент напряжения TK

Дифференциальное сопротивление определяет выходную нестабильность стабилитрона. Чем оно ниже, тем стабильнее работа прибора.

Температурный коэффициент показывает зависимость напряжения стабилизации от температуры. Для получения термостабильных характеристик применяют специальные методы термокомпенсации.

Применение стабилитронов

Стабилитроны нашли широкое применение в схемах стабилизации напряжения - как линейных, так и импульсных. Они используются в качестве источника опорного напряжения.

Для защиты электронных цепей от перенапряжений применяют специальные импульсные лавинные диоды. Они способны выдерживать высокие импульсные токи.

В измерительных схемах и аналого-цифровых преобразователях стабилитроны обеспечивают высокую точность благодаря стабильности опорного напряжения.

Небольшие стабилитроны используют для защиты входов измерительных приборов и затворов полупроводниковых приборов.

Моделирование стабилитронов

Для моделирования схем со стабилитронами в SPICE используются специальные модели. Они позволяют учитывать механизм пробоя и температурную зависимость.

Для импульсных лавинных диодов применяют отдельные модели, описывающие их нелинейные высоковольтные характеристики.

Моделирование помогает оптимизировать параметры стабилизаторов и оценить эффективность схем защиты от перенапряжений.

Надежность стабилитронов

Надежность стабилитронов во многом определяется конструкцией корпуса и технологией производства.

Конструктивные меры повышения надежности:

• Использование надежных материалов корпуса
• Качественная герметизация кристалла
• Надежное крепление выводов

Технологические меры:

• Тщательный контроль чистоты материалов и среды
• Совершенствование операций легирования и нанесения пленок
• Термообработка и пассивация поверхности кристалла

Перспективы развития

Основные направления совершенствования стабилитронов:

• Повышение быстродействия и снижение уровня шумов
• Расширение функциональных возможностей
• Интеграция со схемами управления в едином кристалле
• Переход на новые материалы

Перспективны стабилитроны на основе карбида кремния и арсенида галлия, обеспечивающие более высокие рабочие температуры и мощность.

Мы рассмотрели устройство стабилитронов, физические принципы их работы, основные параметры и характеристики. Также обсудили применение, моделирование и перспективы развития этих важных элементов современной электроники.

Особенности моделирования

При моделировании стабилитронов важно правильно настроить параметры модели в соответствии с реальными свойствами моделируемого прибора. Необходимо учитывать:

• Напряжение и ток стабилизации
• Дифференциальное сопротивление
• Температурный коэффициент напряжения
• Паразитные емкость и индуктивность выводов

Для имитации лавинного пробоя используют нелинейные вольт-амперные характеристики с резким переходом из высокоомного состояния в низкоомное.

При моделировании схем защиты от перенапряжений важно добиться согласования импульсных характеристик стабилитрона и генератора модельных импульсов.

Контроль качества

Для обеспечения стабильных характеристик проводится входной и операционный контроль:

• Входной контроль материалов и комплектующих
• Контроль соблюдения техпроцесса
• Испытания готовых изделий
• Выборочный контроль в процессе эксплуатации

Контролируются все критические параметры: напряжение и ток стабилизации, дифференциальное сопротивление, уровень шумов и дрейф характеристик.

Улучшение характеристик

Для улучшения характеристик применяются различные методы:

• Легирование примесями с улучшенным профилем распределения
• Оптимизация топологии интегральных стабилитронов
• Использование новых конструкционных материалов
• Геттерирование и пассивация поверхности кристалла
• Термокомпенсация и селекция

Это позволяет уменьшить температурный коэффициент, повысить стабильность во времени, снизить уровень шумов.

Практические рекомендации

При использовании стабилитронов в схемах рекомендуется:

• Включать последовательно ограничивающий резистор
• Предусматривать радиатор для отвода тепла
• Использовать буферный каскад на выходе
• Подбирать стабилитрон по напряжению и мощности
• Учитывать влияние температуры окружающей среды

Следование этим рекомендациям позволит построить надежную и стабильную схему с использованием стабилитронов.
