Регулируемый предохранительный клапан: назначение и сфера применения

Чем опасно превышение давления в системах с горячей водой и паром? Какие последствия могут быть при разрыве трубы из-за скачка давления? Почему важно контролировать давление в котлах и бойлерах? Мы расскажем об устройстве и принципе работы современных регулируемых предохранительных клапанов, которые надежно защищают оборудование от разрушения.

Назначение и сфера применения регулируемых предохранительных клапанов

Регулируемые предохранительные клапаны предназначены для автоматического сброса избыточного давления рабочей среды из системы в атмосферу или отводящий трубопровод. Их устанавливают на паровых и водогрейных котлах, сосудах, работающих под давлением, а также на напорных трубопроводах.

Область применения регулируемых предохранительных клапанов - системы с рабочим давлением до 16 бар и максимальной температурой рабочей среды 180°С. В качестве рабочих сред используются:

• вода
• водяной пар
• растворы гликоля
• воздух
• нефтепродукты
• природный газ

Особое значение регулируемые предохранительные клапаны имеют в системах горячего водоснабжения и теплоснабжения зданий и сооружений. Они защищают трубопроводы и оборудование от разрушительного воздействия скачков давления.

Конструкция регулируемого предохранительного клапана

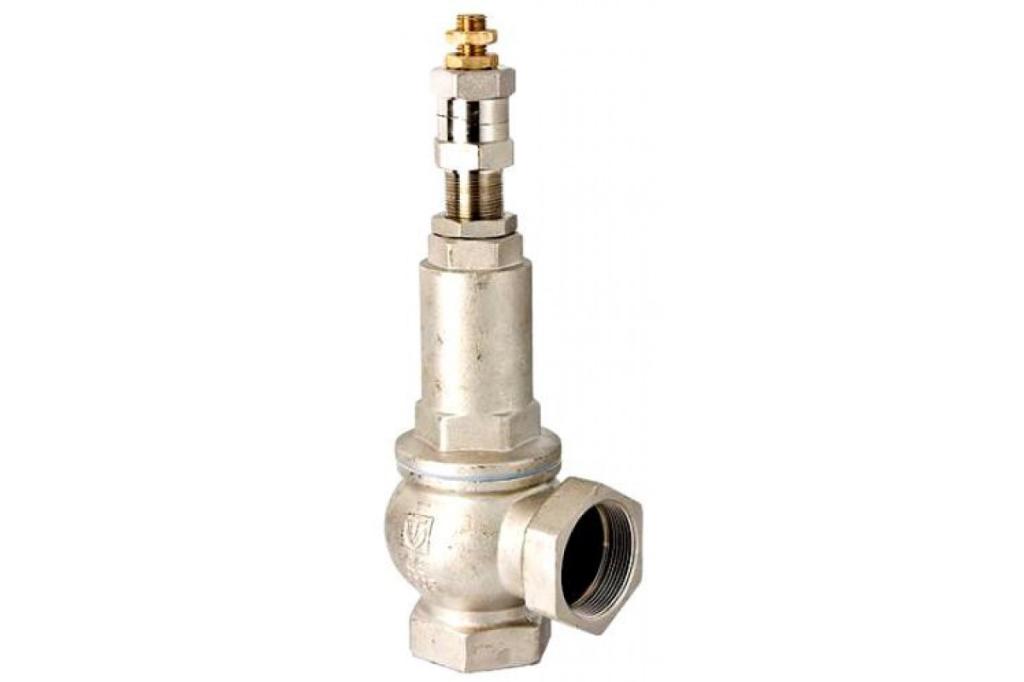

Регулируемый предохранительный клапан состоит из корпуса с затвором, седлом, пружинного механизма регулировки давления сброса и штока. При достижении заданного давления пружина сжимается и через шток открывает затвор, выпуская рабочую среду в атмосферу или отводящий трубопровод.

Корпус клапана обычно изготавливают из латуни марки CW617N, седло — из нержавеющей стали или фторопласта, затвор — из нержавеющей стали, шток и муфта — из латуни. Уплотнение седла выполняют из маслобензостойкой резины, например ФПМ (Viton).

Пружинный механизм регулировки давления является ключевым узлом предохранительного клапана. Он срабатывает при превышении заданного давления и открывает затвор для сброса рабочей среды.

Регулировка уровня давления сброса осуществляется поворотом регулировочного штока и его фиксацией контргайкой. Диапазон настройки давления составляет от 1 до 12 бар. Некоторые модели клапанов имеют ручной подрыв для принудительного сброса давления поворотом специальной втулки.

Параметры и характеристики регулируемых предохранительных клапанов

Основные параметры и характеристики регулируемых предохранительных клапанов:

• Диапазон настройки давления сброса: от 1 до 16 бар
• Условные диаметры: от DN15 до DN100
• Присоединительные размеры: резьбы BSP, фланцы
• Пропускная способность: от 0,05 кг/с до 30 кг/с
• Коэффициент сопротивления: 0,15...0,6
• Класс герметичности: А по ГОСТ 9544-93

Ресурс регулируемых предохранительных клапанов составляет не менее 5000 циклов срабатывания. Срок службы при соблюдении правил монтажа и эксплуатации - не менее 10 лет.

Таким образом, параметры регулируемых предохранительных клапанов позволяют эффективно использовать их в различных системах для защиты оборудования от превышения давления.

Особенности выбора и монтажа регулируемых предохранительных клапанов

При выборе регулируемого предохранительного клапана необходимо руководствоваться параметрами системы, в которой он будет установлен:

• максимальное рабочее давление
• температура рабочей среды
• требуемая пропускная способность

Также при выборе клапана нужно учитывать тип присоединения к трубопроводу: резьбовое, фланцевое, муфтовое, сварное.

Монтаж регулируемого предохранительного клапана должен выполняться в соответствии с инструкцией производителя. Особое внимание уделяется расположению и направлению потока отводящего трубопровода. Настройку давления сброса производят под давлением.

В процессе эксплуатации необходимо периодически проверять работоспособность клапана поворотом втулки ручного подрыва. При обнаружении неисправностей следует обратиться к специалистам для ремонта или замены клапана.

Отечественные и импортные производители регулируемых предохранительных клапанов

Среди крупнейших российских производителей регулируемых предохранительных клапанов можно выделить компании Теплогид, ПневмоЭлектроСервис, ТермоБрест. Они выпускают надежные клапаны по доступным ценам, а также обеспечивают сервисное обслуживание и поставку запчастей.

Из зарубежных производителей популярны клапаны датских компаний Danfoss и Grundfos, американской Honeywell, немецких Siemens и KSB. Однако их продукция, как правило, дороже отечественных аналогов.

Интеллектуальные регулируемые предохранительные клапаны

Перспективным направлением является создание "умных" предохранительных клапанов на базе электропривода и микропроцессорного управления. Такие клапаны регулирующий электроприводом позволяют точно поддерживать давление, контролировать параметры в режиме реального времени.

Клапаны регулирующий электроприводом оснащаются датчиками давления, температуры, расхода, которые передают информацию на контроллер. В зависимости от показаний контроллер выдает команды на открытие или закрытие клапана, чтобы поддерживать заданные значения параметров.

Диагностика и мониторинг регулируемых предохранительных клапанов

Для повышения надежности и безопасности применяют системы автоматической диагностики предохранительных клапанов. Датчики фиксируют количество срабатываний, изменение давления сброса, утечки через клапан.

Полученная диагностическая информация передается в систему мониторинга, позволяя своевременно обнаруживать неисправности клапанов и предупреждать аварии. Также мониторинг помогает оптимизировать графики обслуживания оборудования.

Экологические аспекты применения регулируемых предохранительных клапанов

Современные тенденции развития регулируемых предохранительных клапанов связаны с переходом на более экологичные рабочие среды, такие как вода, воздух, инертные газы. Это позволяет снизить вредные выбросы в атмосферу при срабатывании клапанов.

Кроме того, используются новые конструкционные материалы, не содержащие токсичных компонентов. Разрабатываются специальные глушители шума выходящей струи рабочей среды.

Такие инновации делают применение регулируемых предохранительных клапанов более экологичным и безопасным.
