Переходные муфты для трубопроводов: особенности монтажа и эксплуатации

Переходные муфты широко применяются в системах трубопроводного транспорта. Они позволяют соединять участки трубопровода с разными диаметрами и изготовленные из разных материалов. Правильный выбор и монтаж таких муфт во многом определяет надежность и долговечность трубопровода.

Классификация переходных муфт

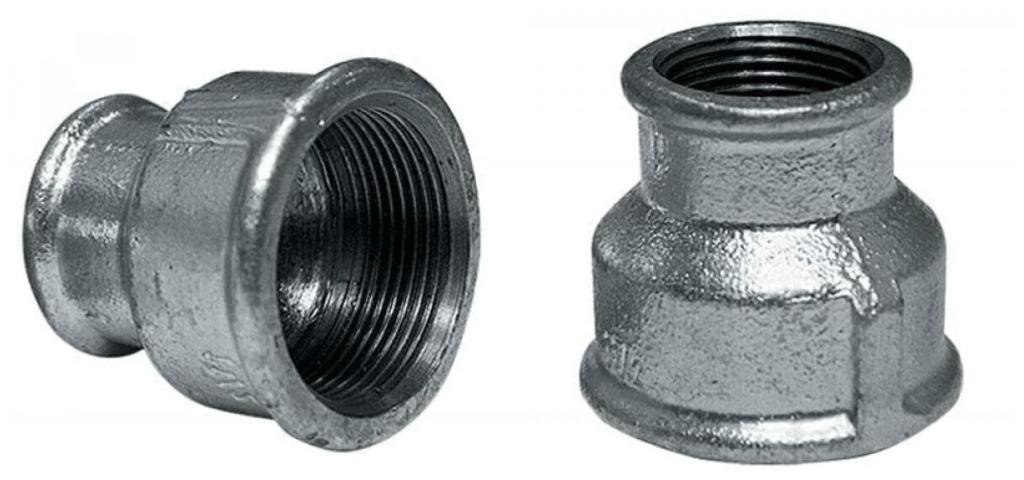

Переходные муфты предназначены для плавного изменения диаметра трубопровода. Они используются, когда нужно соединить трубы с разными диаметрами или сделать плавный переход от одного диаметра к другому.

Существует несколько видов классификации этих изделий:

• По материалу изготовления: стальные; чугунные; пластиковые; резиновые.
• По типу соединения: муфты с резьбовым соединением; муфты под приварку; муфты под фланцевое соединение.
• По давлению: низкого давления (до 10 атм); среднего давления (10-25 атм); высокого давления (свыше 25 атм).

Наиболее распространенными производителями переходных муфт являются: B&B Pipes, WASK, RAYCHEM, МЗЭИ.

Особенности конструкции

Конструкция переходной муфты включает следующие основные элементы:

• Корпус муфты;
• Уплотнительные прокладки;
• Крепеж (болты, гайки);
• Усиливающие элементы.

Корпус муфты изготавливается из стали, чугуна или пластика в зависимости от условий эксплуатации. Для герметизации стыка используются специальные уплотнительные прокладки из резины, фторопласта и других материалов.

Основные преимущества металлических переходных муфт:

• Высокая прочность и долговечность;
• Стойкость к агрессивным средам;
• Возможность эксплуатации при высоком давлении.

К недостаткам можно отнести относительно высокую стоимость и больший вес.

Пластиковые муфты дешевле и легче, но менее прочны и не подходят для высокого давления.

Маркировка на корпусе муфты содержит данные:

• Наименование или товарный знак изготовителя;
• Условный проход (диаметр);
• Максимально допустимое рабочее давление.

Зная эти параметры, можно подобрать оптимальный вариант муфты для конкретных условий эксплуатации.

Материалы для изготовления переходных муфт

Наиболее распространенным материалом для изготовления переходных муфт является сталь. Она обеспечивает высокую прочность конструкции и стойкость к внешним воздействиям.

Для агрессивных сред применяют муфты из коррозионно-стойких сталей, таких как нержавеющая сталь 12Х18Н10Т. Они устойчивы к воздействию кислот, солей, щелочей.

При высоких требованиях к прочности используют легированные конструкционные стали, например 20Х13. Такие муфты выдерживают давление свыше 64 атм.

Уплотнительные элементы

Для герметизации стыка применяют специальные уплотнительные прокладки и кольца. Их изготавливают из резины, силикона, фторопласта.

Резиновые уплотнения эластичны и надежны, но ограничены по температуре. Фторопластовые прокладки выдерживают высокую температуру, но дороже.

Крепежные элементы

Для соединения частей муфты и фиксации используются крепежные детали - болты, шпильки, гайки. Их изготавливают из конструкционных сталей, иногда применяют легированные стали для повышения прочности.

Резьбовые соединения рассчитываются на определенные усилия. Недостаточная затяжка приведет к ослаблению крепления, чрезмерная - к срыву резьбы.

Маркировка переходных муфт

Маркировка на корпусе муфты обязательно должна содержать:

• Наименование производителя;
• Условное обозначение типоразмера;
• Максимально допустимые параметры (давление, температура).

Также может быть указана дата выпуска, артикул, серийный номер. Эти данные важны для идентификации при монтаже и эксплуатации.

Особенности монтажа

Перед монтажом необходимо:

• Очистить и обезжирить концы труб и поверхности муфты;
• Проверить совпадение параметров труб и муфты;
• Убедиться в исправности уплотнений.

Сборка должна производиться согласно инструкции производителя. Обычно соединение фиксируют болтами или сваркой.

После монтажа обязательно проверяют герметичность соединения путем опрессовки.

Контроль герметичности

После монтажа переходной муфты обязательно проводят испытания на герметичность. Для этого соединение подвергают опрессовке - кратковременному повышению давления.

Течеискатели позволяют выявить даже минимальные утечки для своевременного устранения дефектов уплотнения.

Эксплуатация муфт

В процессе эксплуатации необходимо:

• Периодически проверять герметичность;
• Не допускать перегрузки давлением;
• Контролировать вибрацию и температурный режим.

При обнаружении течи требуется немедленно провести ревизию соединения.

Ремонт переходных муфт

При выявлении дефектов переходную муфту демонтируют и производят замену поврежденных элементов.

Ремонт включает: разборку, очистку поверхностей, установку новых уплотнений, сборку и испытание.

Выводы

Переходные муфты - важный элемент трубопроводов. Их правильный подбор и монтаж определяют надежность системы. В процессе эксплуатации нужен контроль герметичности и своевременный ремонт.
