Кабель ВВГ: расшифровка маркировки, характеристики, применение

Кабель ВВГ - незаменимый помощник в современном мире, обеспечивающий надежную и безопасную передачу электроэнергии. Чтобы грамотно подобрать и использовать этот кабель, важно разобраться в его маркировке и характеристиках. Давайте разберемся вместе!

История создания кабеля ВВГ

Кабель ВВГ был разработан в Советском Союзе в 1970-х годах для нужд промышленности и гражданского строительства. До этого использовались менее надежные типы кабеля, часто выходившие из строя. Кабель ВВГ с медными жилами в поливинилхлоридной изоляции оказался более долговечным и удобным в монтаже. Это позволило существенно увеличить срок службы электропроводки и снизить аварийность. Авторами разработки была группа инженеров Всесоюзного научно-исследовательского института кабельной промышленности.

Благодаря своей надежности и доступной цене кабель ВВГ быстро вытеснил устаревшие конструкции электропроводов и стал основой для электрификации промышленных предприятий, жилых кварталов, общественных зданий по всему Советскому Союзу. До сих пор этот кабель остается одним из самых востребованных решений для электропитания и освещения.

Расшифровка маркировки ВВГ

Маркировка кабеля ВВГ расшифровывается следующим образом:

• В - материал внешней оболочки кабеля (поливинилхлорид)
• В - материал изоляции жил (также поливинилхлорид)
• Г - кабель не имеет дополнительной брони

Такая расшифровка ВВГ применима для базовой модификации кабеля. Но существует и ряд дополнительных вариантов маркировки:

• ВВГнг - кабель с изоляцией пониженной горючести
• ВВГнг-LS - пониженное дымо- и газовыделение
• ВВГнг-FRLS - огнестойкий, с низким дымом

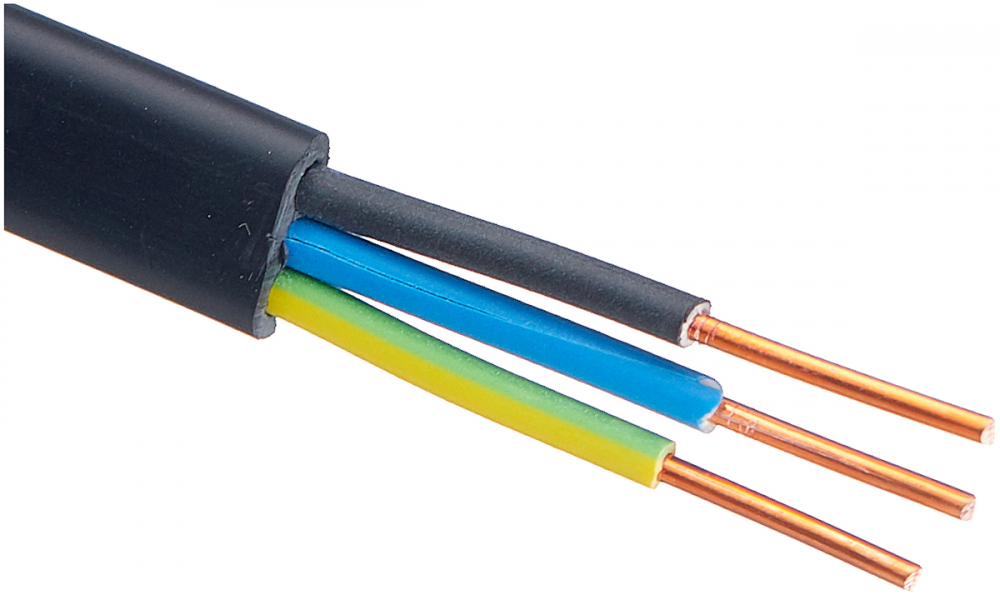

• ВВГп - кабель с плоскими жилами

Такие дополнительные обозначения указывают на улучшенные характеристики кабеля ВВГ для специальных областей применения. Например, модификации ВВГнг используются там, где важна пожарная безопасность.

Конструкция и материалы кабеля ВВГ

Кабель ВВГ может иметь как одну жилу (одножильный), так и несколько жил (многожильный). Рассмотрим особенности их конструкции.

Одножильный кабель ВВГ состоит из:

• Медной токопроводящей жилы круглого сечения
• Изоляции из поливинилхлоридного пластиката
• Защитной оболочки из ПВХ пластиката

Такая простая и надежная конструкция обеспечивает работоспособность кабеля в самых разных условиях эксплуатации.

Многожильный кабель ВВГ

Многожильный кабель ВВГ может иметь до 5 медных токопроводящих жил. Жилы скручены между собой и залиты изоляцией из ПВХ пластиката. Снаружи жилы заключены в защитную оболочку.

При использовании нескольких жил достигается более равномерное распределение токовой нагрузки. Это важно для магистральных линий электроснабжения.

Кабель ВВГ с алюминиевыми жилами также применяется, о чем сигнализирует буква А в маркировке. Но чаще используются именно медные жилы, обеспечивающие лучшую надежность.

Таким образом, продуманная конструкция кабеля ВВГ в сочетании с качественными материалами жил и изоляции обеспечивает ему заслуженную популярность.

Параметры и характеристики кабеля ВВГ

Чтобы правильно подобрать кабель ВВГ для конкретных условий, важно знать его основные технические характеристики. Рассмотрим самые важные из них.

• Сечение и диаметр жил. Сечение токопроводящих жил кабеля ВВГ может варьироваться от 1,5 до 50 кв. мм и более. От сечения напрямую зависит диаметр жил и всего кабеля, его допустимый ток, масса и другие параметры.
• Допустимые токовые нагрузки. Максимальный длительный ток для кабеля ВВГ задается в амперах в зависимости от сечения жил и условий прокладки. Например, для сечения в 10 кв. мм на воздухе допустимо до 55 А.
• Номинальное напряжение. Стандартное номинальное напряжение для кабеля ВВГ составляет 450/750 В или 0,66/1 кВ. Для особых условий эксплуатации выпускаются модификации на более высокие напряжения.

Области применения кабеля ВВГ

Благодаря своей универсальности, кабель ВВГ широко применяется в самых разных областях:

• Промышленные предприятия
• Жилые и общественные здания
• Сельскохозяйственные объекты
• Транспорт (метро, ж/д вокзалы)
• Взрывоопасные производства

Рассмотрим некоторые примеры более подробно.

На производственных предприятиях кабель ВВГ широко используется для подключения технологического оборудования, освещения цехов, питания вентиляционных систем и много другого. Устойчивость к агрессивным средам позволяет применять его даже на химических и металлургических производствах.

На предприятиях с взрывоопасными зонами применяют специальные модификации кабеля ВВГ, не распространяющие горение. Это повышает пожарную безопасность таких производств.

Правила монтажа кабеля ВВГ

Чтобы обеспечить надежность электропроводки, важно грамотно выполнить монтаж кабеля ВВГ. Рассмотрим основные правила.

• Инструменты для монтажа. Для разделки, сращивания и прокладки кабеля ВВГ потребуются специальные инструменты: кабельный нож, круглогубцы, отвертка, молоток. Используются и другие приспособления в зависимости от условий монтажа.
• Прокладка кабеля ВВГ в помещениях. При прокладке кабеля ВВГ внутри зданий необходимо учитывать допустимый радиус изгиба, нагрузки на кабель и защиту от повреждений. Возможна открытая и скрытая прокладка.

Типичные ошибки при монтаже ВВГ

Чтобы избежать проблем при эксплуатации, важно не допускать типичных ошибок при монтаже кабеля ВВГ:

• Нарушение радиуса изгиба кабеля
• Неправильный выбор сечения жил
• Неверное соединение и оконцевание жил
• Отсутствие заземления или плохой контакт

При соблюдении всех правил монтажа кабельные линии ВВГ будут надежно функционировать долгие годы.

Эксплуатация кабельных линий ВВГ

Для поддержания работоспособности кабельных линий ВВГ в процессе эксплуатации необходимо:

• Периодически проверять целостность изоляции
• Контролировать нагрузки на линии
• Своевременно ремонтировать повреждения

Такой подход позволит максимально использовать потенциал кабеля ВВГ и продлить срок его службы.

При обнаружении повреждений кабеля ВВГ выполняется замена поврежденного участка или восстановление изоляции жил в зависимости от характера дефекта. Работы ведутся в обесточенном состоянии для обеспечения безопасности.

Транспортировка и хранение кабеля ВВГ

Для сохранности характеристик кабеля ВВГ необходимо обеспечить правильные условия его транспортировки и хранения.

• Транспортировка кабеля ВВГ. При транспортировке барабаны и бухты с кабелем ВВГ должны быть надежно закреплены во избежание падений и ударов. Следует контролировать допустимые температурные режимы.
• Хранение кабеля ВВГ. На складе кабель ВВГ должен храниться в сухом отапливаемом помещении, исключающем попадание влаги и резкие перепады температур. Необходимо исключить механические повреждения кабеля.

Правила безопасности при работе с ВВГ

При монтаже, эксплуатации и ремонте кабельных линий ВВГ следует соблюдать правила электробезопасности и охраны труда.

• Меры электробезопасности. Все работы должны проводиться только на обесточенных линиях. Необходимо использовать электрозащитные средства и соблюдать порядок допуска к работам.
• Средства индивидуальной защиты. При работе с кабелем ВВГ следует применять диэлектрические перчатки, галоши, коврики. В некоторых случаях требуются защитные каски и очки.

Перспективы развития кабельных линий ВВГ

Несмотря на долгую историю применения, кабель ВВГ продолжает совершенствоваться. Рассмотрим перспективные направления его развития.

• Новые области применения. Кабель ВВГ активно применяется в современных "умных домах", системах безопасности, освещении. Расширяются возможности использования в экстремальных условиях.
• Улучшение характеристик. Разрабатываются инновационные технологии производства для повышения прочности, гибкости, стойкости к высоким температурам и агрессивным воздействиям.

Применение кабеля ВВГ в "умном доме"

"Умный дом" немыслим без качественной и надежной электропроводки. Рассмотрим преимущества кабеля ВВГ в таких системах.

• Преимущества ВВГ в "умном доме". Кабель ВВГ оптимален для построения разветвленной разводки, обеспечивающей работу датчиков, исполнительных устройств, бытовой техники.
• Особенности монтажа ВВГ. При проектировании "умного дома" необходим тщательный расчет нагрузок и выбор сечений кабеля ВВГ. Требуется аккуратность и точность при монтаже.

Как видите, кабель ВВГ (расшифровка маркировки в начале статьи) - это практически универсальное решение. Главное - не забывайте о правилах техники безопасности при работе с кабелем.
