Сальниковые компенсаторы: типы, назначение и принцип работы

Сальниковые компенсаторы - важная деталь трубопроводных систем. Они помогают избежать разрывов и деформаций труб. Как же подобрать оптимальный вариант для конкретной задачи? Давайте разберемся!

Назначение и принцип работы сальниковых компенсаторов

Сальниковые компенсаторы предназначены для компенсации температурного расширения трубопроводов. Благодаря их использованию удается предотвратить опасные деформации и разрывы труб, которые могут возникнуть при резких перепадах температуры теплоносителя.

Основные области применения сальниковых компенсаторов - это тепловые сети и системы водоснабжения с подачей горячей воды. В таких системах наблюдаются значительные изменения температуры теплоносителя, расширение труб, и без компенсаторов не обойтись.

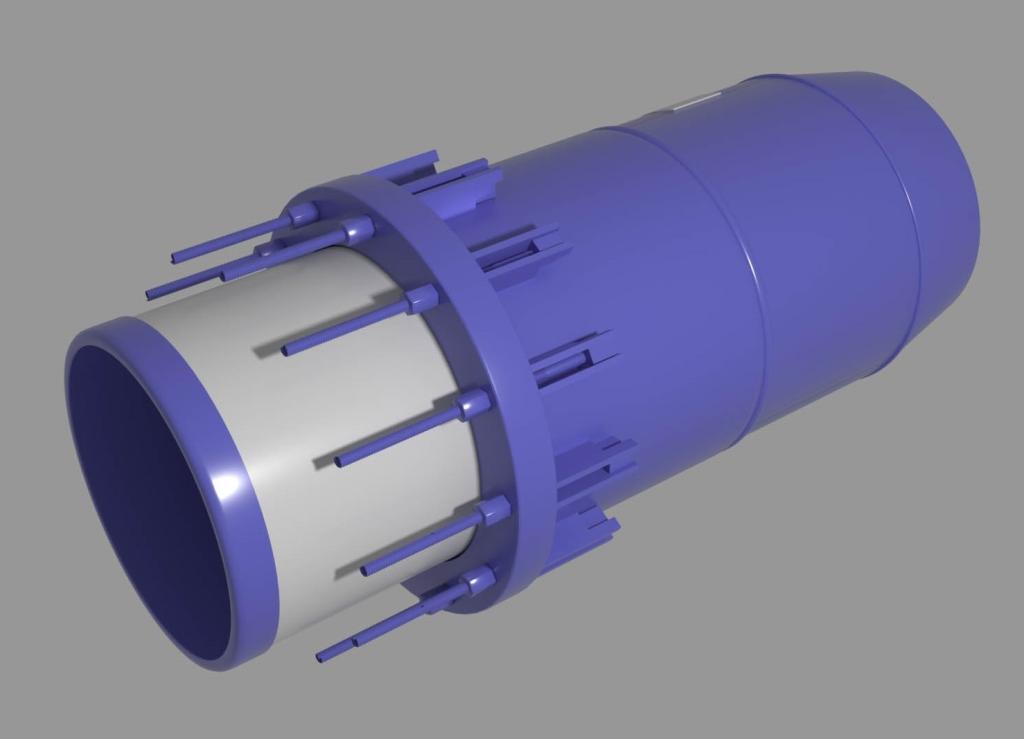

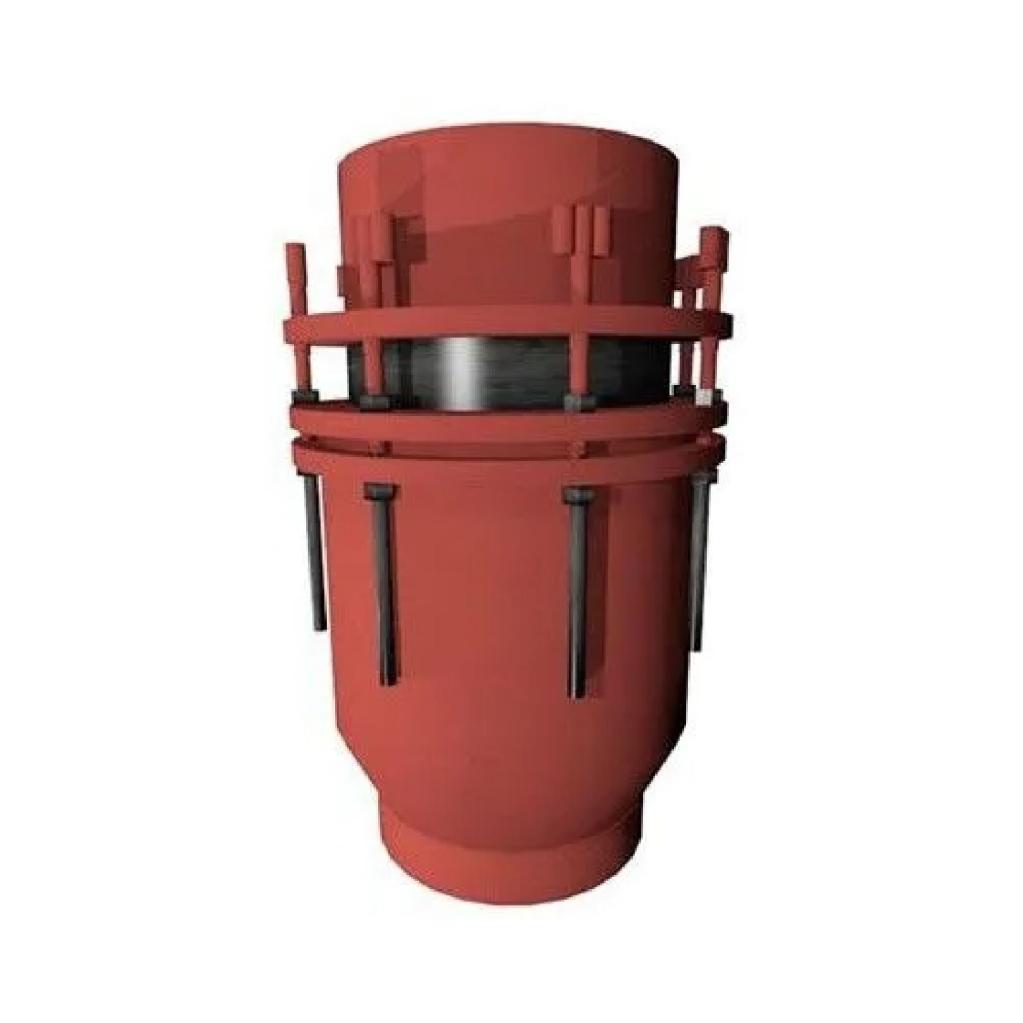

Принцип работы сальниковых компенсаторов довольно прост. Это конструкция, состоящая из двух стальных труб разного диаметра, вставленных друг в друга. Между ними находится сальниковая набивка, которая обеспечивает герметичность и снижает трение при перемещении труб относительно друг друга. При нагреве теплоносителя внутренняя труба расширяется и входит глубже в наружную, не допуская опасного растяжения и деформаций трубопровода.

Типы сальниковых компенсаторов

Существует два основных типа сальниковых компенсаторов:

• Односторонние
• Двусторонние

Они отличаются конструкцией и областью применения.

Односторонние сальниковые компенсаторы имеют более простую конструкцию и используются на трубопроводах небольшого и среднего диаметра, обычно до 500 мм. Их основное назначение - компенсация температурных расширений труб на небольших расстояниях.

Двусторонние сальниковые компенсаторы применяют на трубопроводах большого диаметра, до 1000 мм и более. Они рассчитаны на бо́льшие расстояния и используются в магистральных теплотрассах, где необходима высокая компенсирующая способность. Конструкция двусторонних моделей сложнее и включает дополнительные уплотнительные элементы.

По способу подсоединения к трубопроводу сальниковые компенсаторы делятся на сварные и фланцевые. Сварные модели привариваются непосредственно к трубе, фланцевые стыкуются при помощи фланцев и болтов. Каждый из вариантов имеет свои преимущества и недостатки.

Для эксплуатации в сложных условиях выпускаются специальные модели сальниковых компенсаторов с повышенной надежностью. Они могут работать при высоком давлении, агрессивных средах, широком диапазоне температур. Но такие компенсаторы значительно дороже стандартных.

Преимущества и недостатки сальниковых компенсаторов

Сальниковые компенсаторы обладают рядом преимуществ:

• Простота конструкции
• Надежность и долговечность при правильном монтаже
• Невысокая стоимость по сравнению с другими типами компенсаторов

Однако есть и недостатки:

• Необходимость регулярного обслуживания и замены сальниковой набивки
• Ограничения по рабочим средам, нельзя использовать для горючих жидкостей и газов

По сравнению с линзовыми и сильфонными компенсаторами, сальниковые уступают в герметичности и долговечности, зато дешевле в изготовлении и проще в обслуживании.

Материалы для изготовления сальниковых компенсаторов

Для изготовления сальниковых компенсаторов обычно используют:

• Стальные бесшовные трубы
• Листовую сталь для деталей корпуса
• Термостойкие резины для сальниковых набивок

Марки стали подбирают в зависимости от условий эксплуатации с учетом температуры, давления, агрессивности рабочей среды. Чаще всего используют нержавеющую сталь марок 12Х18Н10Т, 10Х17Н13М2Т, 08Х18Н10Т. Для сальниковых набивок применяют специальные термостойкие резины, устойчивые к воздействию рабочих сред в трубопроводе.

От качества материалов напрямую зависит надежность и долговечность сальниковых компенсаторов. Поэтому производители тщательно подходят к выбору марок стали и резины.

Технология производства сальниковых компенсаторов

Производство сальниковых компенсаторов включает следующие этапы:

1. Подготовка заготовок, точение патрубков
2. Соединение деталей методом сварки
3. Сборка готового изделия
4. Контроль качества сварных швов
5. Гидравлические испытания

Сначала из стальных труб и листов режут заготовки нужных размеров и точат патрубки. Затем при помощи сварки соединяют все детали в единую конструкцию. После сборки проводят контроль качества сварных швов методами капиллярной или ультразвуковой дефектоскопии. Обязательным этапом являются гидравлические испытания для проверки герметичности.

Все работы выполняются в соответствии со стандартами качества и техническими условиями на производство сальниковых компенсаторов. Это позволяет получить надежное изделие с расчетным сроком службы.

Как правильно выбрать сальниковый компенсатор

Чтобы выбрать подходящий сальниковый компенсатор, необходимо:

1. Проанализировать условия эксплуатации трубопровода
2. Определить тип компенсатора исходя из диаметра трубы и длины трассы
3. Рассчитать необходимую компенсирующую способность
4. Подобрать материалы, стойкие к данной рабочей среде
5. Выбрать надежного производителя

Важно знать рабочее давление и температуру теплоносителя, особенности трассы. Для небольших диаметров труб до 500 мм обычно достаточно одностороннего компенсатора, на магистралях большего диаметра следует использовать двусторонний.

Компенсирующая способность выбранной модели должна соответствовать расчетному удлинению трубы от нагрева. Нужно учесть и возможность коррозии, при необходимости выбрать нержавеющую сталь. Опыт и репутация производителя тоже играют большую роль.

При правильном подборе сальниковый компенсатор прослужит долгие годы, обеспечив надежность трубопровода. А грамотный монтаж и своевременное обслуживание только продлят его срок службы.

Монтаж и эксплуатация сальниковых компенсаторов

Монтаж сальниковых компенсаторов имеет ряд особенностей в зависимости от их типа. Односторонние модели обычно привариваются непосредственно к трубопроводу. Двусторонние компенсаторы чаще монтируют на фланцах, используя прокладки для обеспечения герметичности соединения.

Перед монтажом нужно тщательно очистить поверхности от загрязнений, проверить соосность соединяемых элементов. Сварка и механическая обработка фланцев должны производиться квалифицированными специалистами.

В процессе эксплуатации необходимо регулярно проводить осмотр и обслуживание сальниковых компенсаторов. Особое внимание требуется уделить состоянию сальниковых набивок. При выявлении протечек или чрезмерном износе набивку следует заменить.

Производители сальниковых компенсаторов

Сальниковые компенсаторы производят многие российские и зарубежные компании. Среди крупнейших можно выделить ООО "Химмаш", ОАО "Челябинский компрессорный завод", ООО "ПромЭнергоКомплект" и другие. При выборе поставщика стоит обращать внимание на опыт работы, наличие сертификатов, отзывы потребителей.

Тенденции развития сальниковых компенсаторов

В настоящее время ведутся работы по совершенствованию сальниковых компенсаторов. Разрабатываются новые материалы и технологии производства, позволяющие увеличить срок службы и надежность этих изделий.

Перспективным направлением является применение композитных материалов, которые имеют более высокую коррозионную стойкость и могут работать при повышенных температурах.

Правила безопасной эксплуатации

При эксплуатации сальниковых компенсаторов важно соблюдать правила техники безопасности. Не допускается превышение рабочего давления и температуры выше расчетных значений. Следует регулярно проводить осмотры и замену изношенных элементов.

Особое внимание требуется уделить предупреждению разгерметизации компенсаторов, так как это может привести к ожогам обслуживающего персонала или повреждению оборудования.

Применение сальниковых компенсаторов в промышленности

Сальниковые компенсаторы широко используются в различных отраслях промышленности. В энергетике они применяются на тепловых сетях, в системах технического водоснабжения ТЭС и АЭС. В нефтегазовой отрасли их монтируют на трубопроводах для транспортировки неагрессивных жидкостей и газов.

Компенсаторы данного типа также находят применение в целлюлозно-бумажном производстве, металлургии, на предприятиях черной и цветной металлургии. Их используют в системах водоснабжения и теплоснабжения промышленных предприятий.
