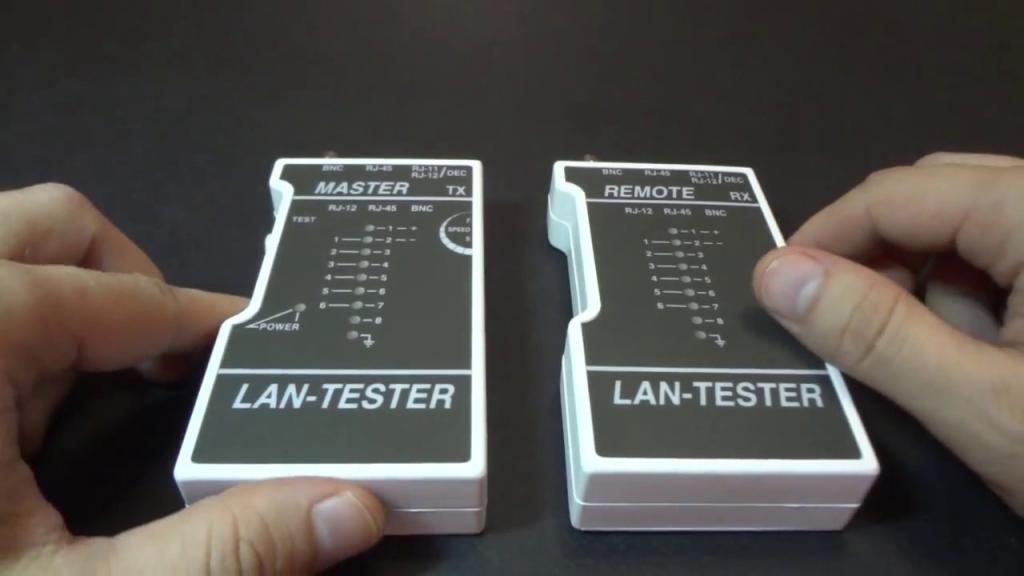

LAN-тестер - незаменимый инструмент для монтажника кабельных систем

LAN-тестер сравним по важности для специалиста по сетям с отверткой для слесаря или молотком для плотника. Это компактное устройство позволяет решать множество задач при монтаже и обслуживании кабельных систем. Давайте разберемся, какие функции выполняет современный LAN-тестер и почему без него не обойтись.

Назначение LAN-тестера

LAN-тестер предназначен для проверки целостности и работоспособности кабельных линий на этапах монтажа, пусконаладки и эксплуатации сети. Основные задачи, которые решает это устройство:

• Проверка обрыва или замыкания отдельных проводов в кабеле
• Определение длины кабеля и расстояния до места повреждения
• Обнаружение перепутанных или расщепленных пар проводов
• Выявление неисправностей разъемов и портов оборудования
• Различение прямого и кросс-кабеля
• Измерение характеристик и параметров линии связи
• Проверка состояния телефонных и коаксиальных кабелей

Без LAN-тестера сложно качественно смонтировать компьютерную сеть, обеспечить ее бесперебойную работу и оперативно устранять возникающие неполадки. Это универсальный контрольно-измерительный прибор, позволяющий быстро диагностировать состояние кабельной разводки и подключенного оборудования.

Принцип действия

Принцип работы LAN-тестера основан на передаче тестовых сигналов по кабельной линии и анализе отраженных импульсов. Рассмотрим последовательность действий:

1. Основной блок LAN-тестера генерирует электрические импульсы определенной формы и подает их на тестируемый кабель
2. Сигналы распространяются по кабелю до удаленного блока или дефекта линии, где отражаются обратно
3. Отраженные импульсы поступают на вход основного блока, который анализирует их параметры
4. Результаты тестирования отображаются на дисплее прибора или светодиодах

Такой метод позволяет определить наличие обрыва или замыкания в кабеле, а также рассчитать расстояние до места повреждения. Для измерения длины кабеля используется технология рефлектометрии.

Типы разъемов и адаптеры

Современные модели LAN-тестеров поддерживают проверку кабелей с различными типами разъемов. В комплект поставки обычно входят следующие адаптеры и переходники:

• Для витой пары - 8P8C (RJ45), 6P2C (RJ11), 6P4C (RJ14), 6P6C (RJ25)
• Для коаксиального кабеля - BNC, TNC, SMA
• Зажимы типа "крокодил" для подключения к оголенным проводам

Также могут поставляться дополнительные модули для тестирования телефонных линий. Это позволяет расширить функциональность LAN-тестера и проверять кабели с разными типами разъемов без дополнительных переходников.

Дополнительные функции

Помимо основных функций, современные модели LAN-тестеров обладают полезными дополнительными возможностями:

• Автоматическое выключение для экономии заряда батарей
• Подсветка экрана для работы в темноте
• Звуковая и визуальная индикация результатов теста
• Встроенная память для сохранения логов измерений
• Интерфейсы для подключения к ПК и принтеру
• Программное обеспечение для детального анализа данных
• Возможность обновления встроенного ПО

Благодаря таким опциям работа с прибором становится еще удобнее, а его функционал значительно расширяется. Это позволяет решать более сложные задачи диагностики.

Критерии выбора модели

При выборе LAN-тестера следует учитывать конкретные задачи и условия его применения. Основные критерии:

• Набор поддерживаемых типов кабелей и разъемов
• Максимальная длина тестируемого кабеля
• Точность измерения расстояния до дефекта
• Наличие необходимых интерфейсов и аксессуаров
• Удобство пользовательского интерфейса
• Возможности программного обеспечения
• Стоимость прибора и комплектующих

Рекомендации по выбору модели

Для различных задач подойдут LAN-тестеры разных классов:

• Для любителей - простые и недорогие модели
• Для частого использования - устройства среднего уровня
• Для профессионалов - многофункциональные комплексы
• Для работы на объектах - портативные варианты

LAN-тестеры для витой пары

Для диагностики сетей на основе витой пары подойдут специализированные модели LAN-тестеров с разъемом RJ45. Они позволяют проверить:

• Целостность всех 8 проводов кабеля
• Правильность распайки контактов разъема
• Соответствие типа кабеля (прямой/кроссовер)
• Характеристики линии передачи данных

Тестеры для телефонных линий

Для монтажа и обслуживания телефонной разводки и слаботочных систем применяются LAN-тестеры с разъемами RJ11/RJ14. Ключевые функции:

• Проверка контактов 2, 4 или 6 проводов
• Выявление обрыва, короткого замыкания, перепутанных пар
• Тестирование линий с разными типами телефонных разъемов

Коаксиальные тестеры

Цифровой LAN-тестер с разъемами BNC, TNC, SMA позволяет диагностировать коаксиальный кабель, в том числе для систем видеонаблюдения. Функции:

• Проверка целостности оплетки и жилы
• Измерение характеристик линии передачи
• Выявление и локализация дефектов кабеля

Комбинированные модели

Есть портативные универсальные LAN-тестеры, которые поддерживают разные типы кабелей и разъемов. Это удобно, когда нужно:

• Проверить витую пару, коаксиальный и телефонный кабели
• Быстро переключаться между разными линиями на объекте
• Иметь всегда под рукой один многофункциональный прибор.
