Схема включения стабилизатора 78L05: советы и рекомендации

Автор Михаил Михаэлис November 23, 2023

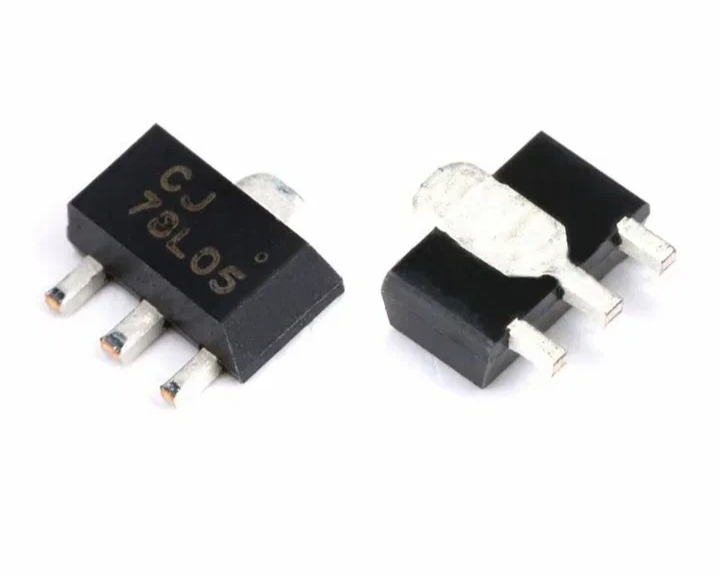

Стабилизатор 78L05 широко используется в схемах электропитания для стабилизации напряжения на уровне 5 В. Рассмотрим особенности его подключения и применения.

Назначение и основные параметры

Стабилизатор 78L05 предназначен для стабилизации положительного напряжения +5 В в слаботочных схемах. Он имеет небольшой допустимый выходной ток - до 100 мА. Это делает его подходящим для питания различных микросхем, датчиков, светодиодов и других компонентов, потребляющих небольшую мощность.

Основные параметры стабилизатора 78L05:

Выходное стабилизированное напряжение - 5 В ±5%
Входное напряжение - от 7 до 20 В
Максимальный выходной ток - 100 мА
Коэффициент стабилизации - 0,1-0,5%

Более подробные характеристики зависят от конкретного производителя и приведены в даташитах на микросхему.

Схема включения

Схема включения стабилизатора 78L05 очень проста. Она включает в себя:

Саму микросхему стабилизатора
Входной конденсатор емкостью не менее 0,33 мкФ
Выходной конденсатор емкостью не менее 0,1 мкФ

Конденсаторы необходимы для подавления пульсаций и обеспечения стабильной работы. Они устанавливаются максимально близко к выводам микросхемы.

При использовании стабилизатора в схеме с выпрямленным переменным напряжением рекомендуется устанавливать входной конденсатор большей емкости (470-1000 мкФ) и дополнительно шунтировать его керамическим.

Подбор элементов и расчет схемы

При использовании стабилизатора 78L05 в конкретной схеме необходимо грамотно подобрать сопутствующие радиоэлементы и провести расчеты для обеспечения стабильности питания.

Необходимо учитывать:

Суммарный ток потребления нагрузки, не превышающий 100 мА
Достаточный запас по входному напряжению относительно выходного стабилизированного
Требуемые емкости конденсаторов для подавления пульсаций
Наличие радиатора при необходимости отвода большой мощности

Рекомендуется использовать качественные конденсаторы с низким ESR для обеспечения высокой стабильности напряжения и минимизации помех.

Примеры применения

Рассмотрим несколько типовых примеров использования стабилизатора 78L05 в схемах:

Источник питания для светодиодов

Стабилизатор используется для питания светодиодной ленты или матрицы от стабильного напряжения 5 В. Выходной ток может достигать 80-100 мА, поэтому следует устанавливать радиатор и качественно фильтровать пульсации.

Плата микроконтроллера

Микроконтроллеры часто требуют стабильного напряжения питания 5 В. Стабилизатор 78L05 позволяет получить его из более высокого напряжения, например 9-12 В.

Датчики и маломощные устройства

Для питания различных датчиков, модулей беспроводной связи и других слаботочных устройств идеально подходит стабилизатор 78L05 с током потребления до 100 мА.

Как видно, областей применения у этого простого, но полезного стабилизатора достаточно много. Главное, соблюдать правила подключения и эксплуатации.

Особенности использования

При работе со стабилизатором 78L05 нужно учитывать некоторые особенности для обеспечения стабильности и надежности схемы:

Тепловой режим

Поскольку стабилизатор рассчитан на малый ток (до 100 мА), он обладает ограниченной способностью рассеивать тепло. При превышении допустимой мощности требуется установка радиатора.

Максимальная рассеиваемая мощность стабилизатора 78L05 обычно составляет 500-630 мВт. Ее превышение приведет к перегреву микросхемы.

Входное напряжение

Для нормальной работы входное напряжение должно превышать выходное стабилизированное (5В) не менее чем на 2-3 В. При снижении входного напряжения выходное также будет падать.

Минимальное входное напряжение - 7 В (для некоторых типов стабилизаторов). Максимальное - не более 20 В во избежание выхода стабилизатора из строя.

Качество фильтрации

Важным условием является хорошая фильтрация входного и выходного напряжений с помощью качественных конденсаторов для подавления пульсаций и шумов.

Рекомендуется использовать керамические конденсаторы с малым ESR. Некачественная фильтрация приведет к нестабильной работе схемы.

Защита от перегрузок

При выборе стабилизатора следует обращать внимание на наличие защиты от превышения выходного тока, короткого замыкания, перенапряжений. Это повысит устойчивость всей схемы.
