Диод КД213А: основные характеристики, области применения, аналоги

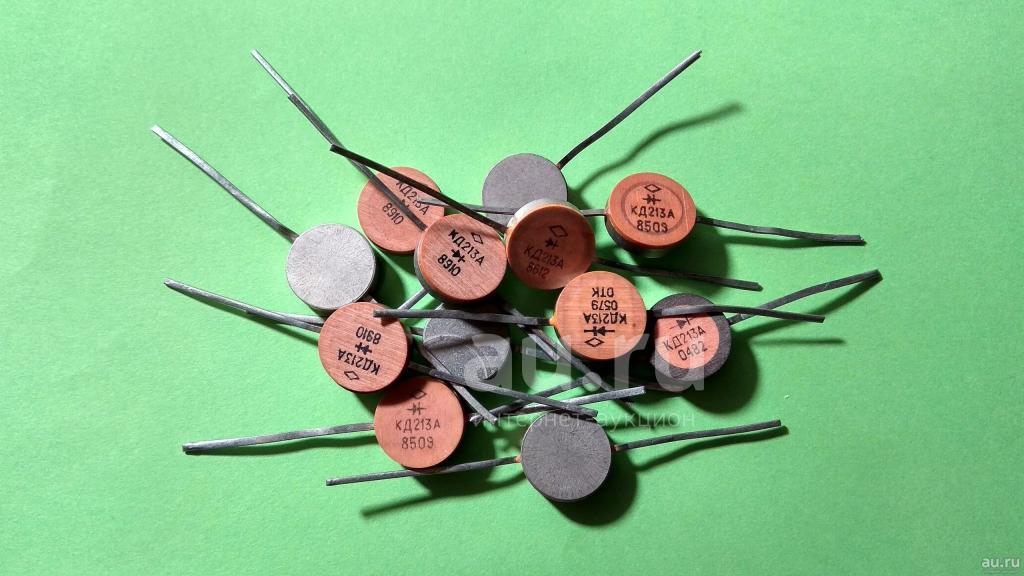

Диод КД213А широко используется в отечественной радиоэлектронной аппаратуре уже несколько десятилетий. Он представляет собой кремниевый диффузионный выпрямительный диод в герметичном металлопластиковом корпусе с гибкими выводами. Эти особенности делают его незаменимым в схемах выпрямителей, фильтров, генераторов импульсных источников питания и других устройств, работающих в жестких условиях. Давайте разберемся подробнее, что представляет собой диод КД213А и почему до сих пор актуален.

Основные технические характеристики диода КД213А

Рассмотрим основные технические характеристики КД213А:

• Максимальное обратное напряжение - 200 В
• Максимальный прямой ток при температуре корпуса до +85°С - 10 А
• Максимальный импульсный ток - 100 А
• Рабочая частота без снижения параметров - до 100 кГц
• Тепловое сопротивление переход-корпус - 0,7°С/Вт

Как видно из характеристик, КД213А отличается высокой надежностью и стабильностью параметров даже в жестких условиях эксплуатации. При использовании радиатора он способен рассеивать до 10 Вт тепловой мощности.

Области применения диода

Благодаря своим техническим особенностям, диод КД213А нашел широкое применение в различных областях радиоэлектроники. Он используется в выпрямительных мостах импульсных источников питания, сглаживающих LC-фильтрах, умножителях напряжения, генераторах пилообразного напряжения, а также военной аппаратуре, где требуется особенно высокая надежность и стойкость к электромагнитным воздействиям.

Аналоги диода КД213А

Характеристики КД213А достаточно уникальны, поэтому полностью идентичных замен этому диоду практически не существует. Однако в некоторых случаях его можно заменить на следующие аналоги:

• Диод Шотки VS-MUR1520 в корпусе TO-220AC
• КД245Б
• 2Д2999

Давайте сравним основные параметры перечисленных аналогов с параметрами КД213А:

Как видно из таблицы, диод VS-MUR1520 незначительно превосходит КД213А по максимальному току, но уступает ему в максимальной рабочей температуре перехода. Также этот диод дороже в стоимости.

При выборе аналога КД213А нужно также учитывать особенности его применения в конкретной схеме. Например, если требуется повышенная надежность, лучше остановить выбор на самом КД213А или близких к нему отечественных аналогах типа КД245Б. А в схемах, где важно выдерживать высокие напряжения, предпочтительны диоды 2Д2999.

Таким образом, диод КД213А по праву считается универсальным решением для множества задач.
