Полосовые фильтры: принцип работы и основные характеристики

Полосовые фильтры широко используются в различных областях науки и техники - от систем связи до медицинского оборудования. Они позволяют выделять нужный участок частот из спектра сигнала, отфильтровывая нежелательные составляющие. В этой статье мы подробно разберем назначение полосовых фильтров, принцип их работы, основные характеристики и параметры.

Назначение и области применения полосовых фильтров

Полосовой фильтр - это устройство, предназначенное для пропускания частотных составляющих сигнала, лежащих в заданной полосе частот, и подавления составляющих вне этой полосы.

Основные области использования полосовых фильтров:

• Системы радиосвязи и телекоммуникации
• Измерительная техника и контрольно-измерительные приборы
• Радиолокационные системы, в том числе для гражданских самолетов
• Медицинская электроника, например КТ и МРТ
• Звуковая и видео аппаратура
• Спектроанализаторы

Полосовые фильтры призваны решать такие задачи, как выделение полезного сигнала на фоне помех, разделение каналов связи, селекция сигналов с близкими частотами.

Они используются во многих современных устройствах - смартфонах, планшетах, Wi-Fi роутерах, телевизорах, аудиосистемах и др.

Принцип действия полосовых фильтров

Любой сигнал может быть представлен как сумма гармонических колебаний различных частот. Полосовой фильтр выделяет только ту часть спектра, которая нас интересует для конкретной задачи.

В упрощенном виде полосовой фильтр состоит из двух каскадов:

1. Фильтр нижних частот, пропускающий только низкие гармоники
2. Фильтр верхних частот, пропускающий только высокие гармоники

Идеальный полосовой фильтр имеет прямоугольную амплитудно-частотную характеристику. На практике характеристики реальных фильтров отличаются от идеальных.

На работу полосовых фильтров влияют такие эффекты, как электромагнитные наводки, дифракция акустических волн, паразитные резонансы.

Основные характеристики и параметры

Полосовые фильтры характеризуются следующими основными параметрами:

• Частота среза (f_ср)
• Ширина полосы пропускания (Δf)
• Полоса заграждения
• Затухание в полосе пропускания
• Затухание в полосе заграждения

Для оценки качества полосового фильтра используют следующие критерии:

• Коэффициент прямоугольности амплитудной характеристики
• Равномерность амплитудно-частотной характеристики
• Линейность фазо-частотной характеристики

Для улучшения параметров полосовых фильтров применяют различные методы взвешивания, например изменение ширины и длины электродов. Это позволяет приблизить характеристики к идеальным.

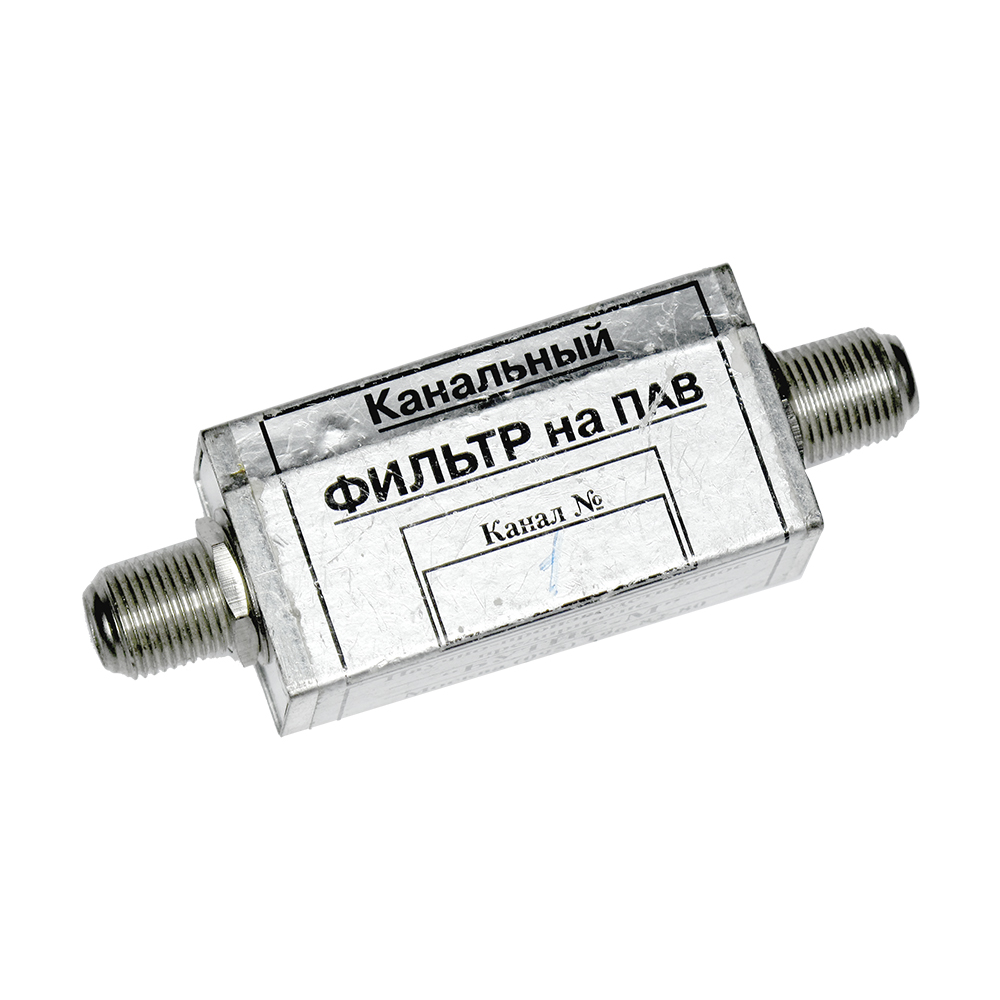

Рассмотрим конкретный пример расчета полосового фильтра на поверхностных акустических волнах:

Исходя из этих данных, можно рассчитать оптимальные параметры такого фильтра - длину встречно-штыревых преобразователей, число электродов, коэффициенты взвешивания и т.д.

Конструкции и типы полосовых фильтров

Существует множество разновидностей полосовых фильтров, которые отличаются принципом действия, используемыми компонентами, диапазоном рабочих частот и другими параметрами.

Пассивные полосовые фильтры состоят только из пассивных элементов - конденсаторов, катушек индуктивности, резисторов. Активные фильтры дополнительно содержат активные компоненты - транзисторы, операционные усилители.

Активные фильтры обладают лучшей стабильностью параметров и позволяют реализовывать сложные передаточные функции, однако имеют бóльшую стоимость.

Аналоговые и цифровые фильтры

Аналоговые полосовые фильтры обрабатывают непрерывные аналоговые сигналы, в то время как цифровые - дискретные отсчеты, представленные в цифровом виде.

Цифровые фильтры менее подвержены воздействию температуры, старения и других дестабилизирующих факторов. Кроме того, их легче перестраивать под разные диапазоны частот.

Диапазонные полосовые фильтры

Диапазонные фильтры пропускают сразу несколько полос частот. Например, телевизионный диапазонный фильтр выделяет сигналы всех телевизионных каналов.

Диапазонные фильтры часто используются в системах связи для одновременной передачи нескольких каналов по одной линии.

Активные полосовые фильтры

Как уже упоминалось выше, активные полосовые фильтры дополнительно содержат активные элементы, такие как транзисторы и операционные усилители.

Примером может служить активный полосовой фильтр на операционных усилителях по схеме многоконтурного фильтра.

Активные фильтры позволяют управлять параметрами фильтра электронным способом, изменяя напряжения на входах активных компонентов.

Другие разновидности

Помимо перечисленных, существуют и другие типы полосовых фильтров:

• Механические фильтры на пьезоэлементах
• Акустические фильтры на поверхностных волнах
• Оптические фильтры на дифракционных решетках

Все они также нашли свои области применения в зависимости от решаемых задач и требований к характеристикам.

Проектирование и расчет полосовых фильтров

Чтобы спроектировать полосовой фильтр с заданными характеристиками, необходимо выполнить ряд этапов.

На первом этапе строят математическую модель фильтра в виде передаточной функции или системы дифференциальных уравнений. Также используют приближенные схемные модели - например, звенья первого и второго порядков.

Методы анализа и синтеза

Существуют различные методы анализа и синтеза полосовых фильтров:

• Метод Butterworth
• Аппроксимация Чебышева
• Обратное преобразование Лапласа

Каждый из методов имеет свои достоинства и позволяет получить фильтры с различными характеристиками.

Компьютерное моделирование

На этапе моделирования в программах типа Matlab или Multisim проводят имитацию работы фильтра, анализируют его частотные и переходные характеристики.

Моделирование позволяет оптимизировать параметры фильтра перед изготовлением опытных образцов.

Практическая реализация

После завершения расчетов и моделирования выполняют конструирование фильтра, подбор элементной базы, изготовление печатных плат или интегральных схем.

На данном этапе учитывают реальные параметры компонентов, технологические допуски, вносящие искажения в характеристики.

Затем проводят испытания опытных образцов и корректировку расчетных моделей.
