Как правильно проверить диод мультиметром: пошаговая инструкция и советы

Диоды широко используются в радиотехнике и электронике. Знание основ их работы и умение правильно проверять диоды на исправность поможет быстро найти и устранить неполадки в схемах. Но не все знают, как правильно проверить диод мультиметром (тестером). Давайте разберемся!

Принцип работы диода

Диод - это полупроводниковый прибор, который пропускает электрический ток в одном направлении и блокирует в обратном. Это свойство реализуется за счет внутреннего устройства диода.

Диод состоит из двух полупроводниковых слоев с разным типом проводимости - р-типа и n-типа. Их соединение называется переходом p-n. В результате на границе слоев образуется потенциальный барьер.

Когда на диод подается прямое напряжение (анод положителен, катод отрицателен), этот барьер ослабляется, и диод начинает проводить ток. А при подаче обратного напряжения барьер усиливается, и ток через диод почти не проходит.

Виды диодов:

• Выпрямительные диоды для преобразования переменного тока в постоянный
• Стабилитроны для стабилизации напряжения в электрических цепях
• Варикапы для настройки частоты в радиотехнических устройствах
• Светодиоды для световой индикации

Для каждого типа диодов есть свои конструктивные особенности и параметры, которые нужно учитывать при выборе и эксплуатации.

Неисправности диодов

Основные неисправности диодов:

1. Короткое замыкание - диод начинает проводить ток в обоих направлениях
2. Обрыв - диод перестает проводить ток в обоих направлениях
3. Утечка - возрастает обратный ток через закрытый диод

Эти дефекты могут возникать из-за перегрева диодов, превышения допустимых токов и напряжений, механических повреждений.

Неисправный диод искажает работу всей схемы:

• При коротком замыкании теряется однонаправленность проводимости
• При обрыве диод перестает выполнять свои функции
• При утечке увеличивается потребляемый ток и происходит разогрев диода

Поэтому при наличии неполадок в работе устройства первым делом стоит проверить исправность диодов.

Подготовка к проверке диода

Для проверки диодов используется цифровой мультиметр (тестер). Он позволяет измерить параметры диода в прямом и обратном включении.

Выбор тестера:

Рекомендуются модели: DT-838, Mastech MS8229, UNI-T UT61E.

Красный щуп подключается к аноду диода, черный - к катоду. Затем щупы меняются местами для проверки в обратном включении.

Настройка режимов:

• DT-838: установить переключатель в положение
• MS8229: выбрать Diode на дисплее
• UT61E: нажать кнопку MODE для входа в режим проверки диода

Как проверить диод?

Для проверки диода выполняются следующие действия:

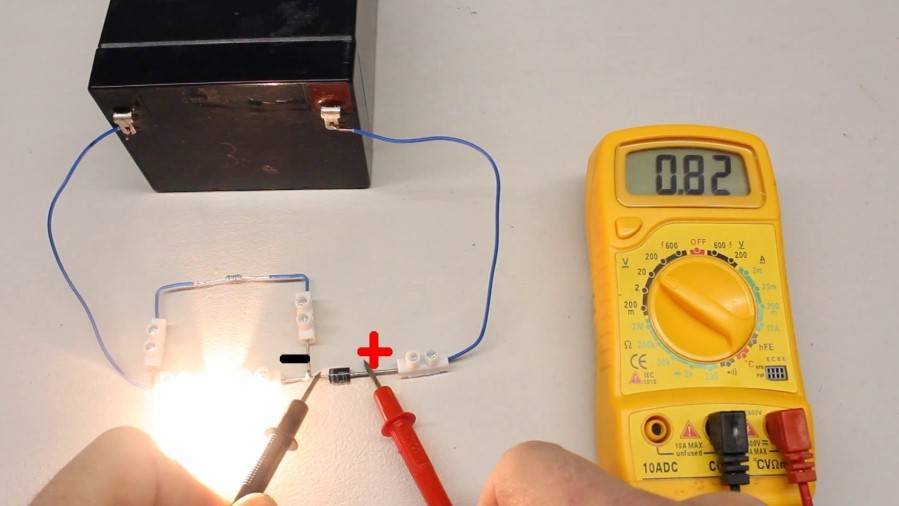

1. Подключить красный щуп тестера к аноду диода, черный - к катоду
2. Посмотреть показание на дисплее, оно должно соответствовать прямому падению напряжения на диоде
3. Поменять полярность подключения щупов, к катоду диода подключить красный щуп
4. Убедиться, что тестер показывает высокое сопротивление обратно включенного диода

Таким образом проверяют диод в прямом и обратном включении. Если показания соответствуют норме - диод исправен.

Особенности проверки разных диодов

Пороговое напряжение у кремниевых диодов составляет 0,6-0,7 В, у германиевых 0,2-0,3 В, у диодов Шоттки 0,15-0,45 В.

Цтабилитроны кроме проверки на проводимость нужно тестировать в режиме стабилизации напряжения.

У светодиодов на рабочем переходе должно наблюдаться свечение.

Проверка диода в схеме

Чтобы проверить диод не выпаивая из платы, необходимо:

1. Отключить питание схемы
2. Убедиться, что диод не шунтирован другими элементами
3. Поочередно подключать щупы тестера к выводам диода

Если выполнить эти условия невозможно, то один вывод диода нужно отпаять от схемы.

Интерпретация результатов

В таблице приведены работоспособные и неисправные состояния диода с соответствующими им показаниями тестера:

По результатам тестирования делается вывод об исправности диода и необходимости его замены.

Проверка мощности диода

Помимо проверки на исправность, иногда требуется проверить мощность диода - определить, достаточно ли он мощный для конкретного применения.

Для этого измеряют:

• Максимально допустимый ток диода (IF)
• Максимально допустимое обратное напряжение (UBR)

И вычисляют мощность:

P = IF * UBR

Полученное значение P сравнивают с требуемой мощностью в схеме.

Например, для диода Д226 с IF= 5А и UBR = 600В мощность равна 3 кВт. Такой диод можно использовать в источнике питания до 3 кВт.

Безопасность при работе с диодами

Чтобы избежать повреждений при проверке диодов, соблюдайте правила:

1. Используйте изолированные щупы тестера во избежание коротких замыканий
2. Не прикладывайте к диоду напряжение выше допустимого
3. Не допускайте перегрева диода при проверке

При замене диодов в схеме используйте антистатический браслет, чтобы избежать повреждений от статического электричества.

Проверка диодов различного назначения

В зависимости от назначения, диоды делятся на несколько типов. Рассмотрим особенности их проверки.

Выпрямительные диоды

Эти диоды предназначены для выпрямления переменного тока. При их проверке обращают внимание на следующие параметры:

• Прямое падение напряжения (должно быть минимальным)
• Обратный ток утечки (должен быть минимальным)
• Максимально допустимый ток (чем выше, тем лучше)

Импульсные диоды

Такие диоды используются в импульсных источниках питания. При их тестировании проверяют:

• Быстродействие (время переключения должно быть минимальным)
• Пиковый ток (должен быть высоким)
• Обратное восстанавливающееся напряжение (стоит максимизировать)

Стабилитроны

Эти диоды стабилизируют напряжение в электрических цепях. При их проверке измеряют:

• Напряжение стабилизации
• Температурный коэффициент стабилизации
• Ток стабилизации

Варикапы

Варикапы - это диоды с управляемой емкостью. Они применяются для настройки частоты в радиоприемниках.

При тестировании варикапов проверяют:

• Емкость при нулевом управляющем напряжении
• Изменение емкости в зависимости от управляющего напряжения

Светодиоды

У светодиодов помимо стандартных параметров измеряют яркость свечения и длину волны испускаемого излучения.

Для всех перечисленных типов диодов в первую очередь необходимо убедиться в отсутствии коротких замыканий и обрывов с помощью описанной ранее методики проверки мультиметром.
