Нефтяная «Приразломная» платформа: описание, особенности и интересные факты

Северный Ледовитый океан – крупнейшая нефтегазоносная провинция земли. Еще в 70-х годах прошлого века было установлено, что запасов углеводородного топлива только на шельфах Баренцева и Карского морей хватит на несколько столетий. Но добыча природного топлива началась только в 2013 году: с того момента, когда была введена в эксплуатацию станция «Приразломная» – нефтяная платформа и по совместительству крупнейший отечественный инновационный проект.

Одна-единственная

«Приразломная» – единственная в нашей стране морская ледостойкая стационарная платформа, ведущая разработку полезных ископаемых на российском арктическом шельфе. Строительство МЛСП началось в 1995 году по проекту, разработанному российскими учеными совместно с зарубежными специалистами. В ходе проекта учитывался иностранный опыт строительства нефтяных платформ в Северном море.

Конструкция платформы практически не имеет аналогов в мире. Она была собрана из двух частей – подводного кессона и надводного комплекса, в состав которого вошли системы для бурения скважин, добычи, отгрузки и хранения нефти, выработки тепловой и электрической энергии, а также блоки для проживания персонала.

Уникальность проекта

Уникальность проекта в том, что первая в мире добыча нефти в арктическом поясе ведется со стационарного объекта. «Приразломная» платформа осуществляет разработку полезных ископаемых в условиях дрейфующих льдов и сложнейших климатических условиях.

Она отвечает жестким требованиям безопасности, современным техническим и экологическим требованиям:

• высокотехнологичная система переработки стоков в условиях нулевого сброса обеспечивает высокую чистоту производства;
• наличие струйных рыбозащитных фильтров на патрубках водозаборных устройств, что предотвращает гибель мальков и планктона;
• возможность бурения скважин в вертикальном, наклонном и горизонтальном направлении длиной до 7 км;
• способность хранить до 131 тыс. куб. м нефти, при ежегодной добыче свыше 6,5 млн. тонн.

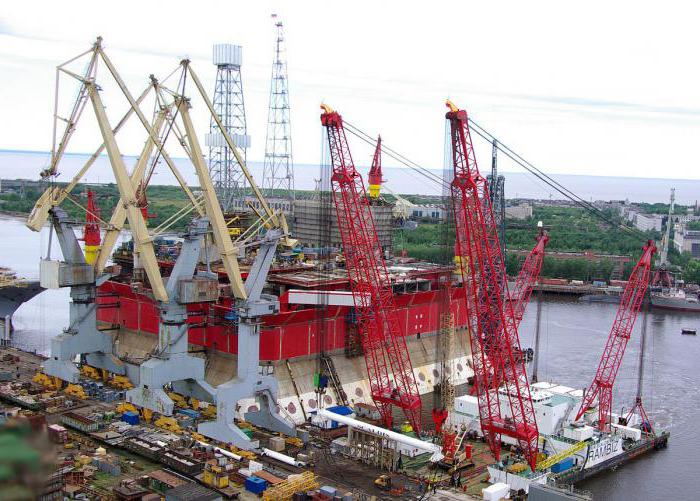

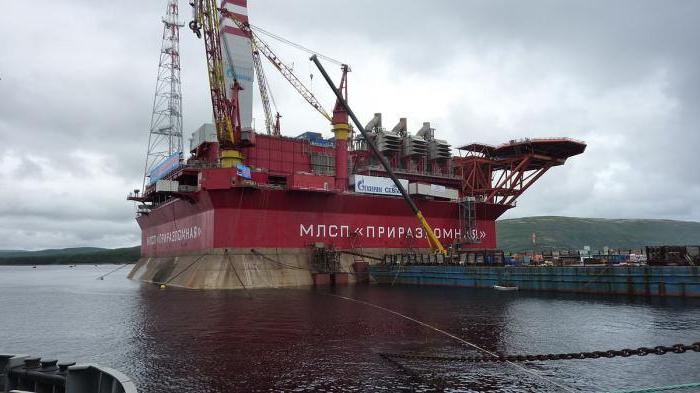

Уникальной можно назвать и технологию строительства объекта. «Приразломная» платформа собиралась из двух частей – кессона и верхнего – непосредственно в море, а затем доставлялась к месту разработки углеводородного топлива.

Сборка кессона

Кессон – водонепроницаемая камера, сконструированная для подводных строительных и монтажных работ. Эту часть платформы также можно назвать уникальной, так как для ее создания был разработан специальный проект, предусматривающий ее сборку из четырех монолитных суперблоков.

Для создания блоков питерским ЦНИИ КМ «Прометей» была разработана специальная сталь, способная выдержать предельно низкие температуры (до -42^оС), и способная работать на растяжение и сжатие. Каждый суперблок имеет массу 20 000 тонн и длину 126 м.

«Приразломная» платформа оснащена специальным технологическим комплексом для сварки блоков между собой. После сборки кессон был отбуксирован в специальный углубленный котлован и посажен на щебеночную основу.

Верхнее строение платформы

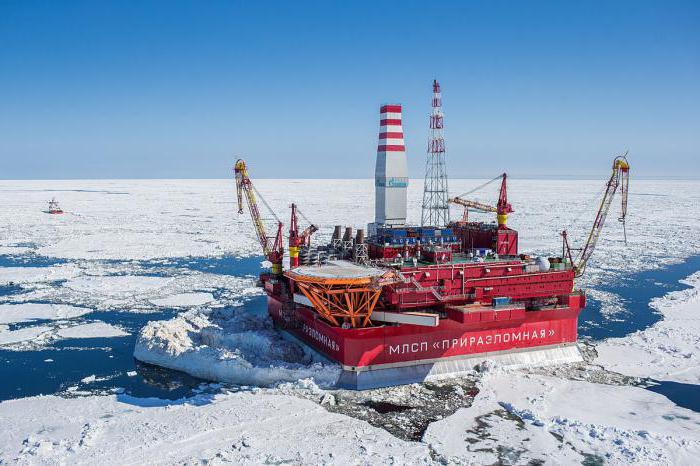

При конструировании верхней части платформы параметры внешней среды проектировались с большим запасом. Цель - создание максимального уровня безопасности во время нефтедобычи. Для защиты от воздействия льда и высоких волн по периметру станции были установлены дефлекторы – стены высотой 164 м с наклоном в сторону океана для предотвращения атаки волн.

Буровая платформа «Приразломная» оснащена автоматизированной системой управления и безопасности. Система дистанционно и в автоматическом режиме руководит несколькими сотнями процессов – бурением, добычей, хранением нефти, выработкой тепло- и электроэнергии.

Особенности работы платформы

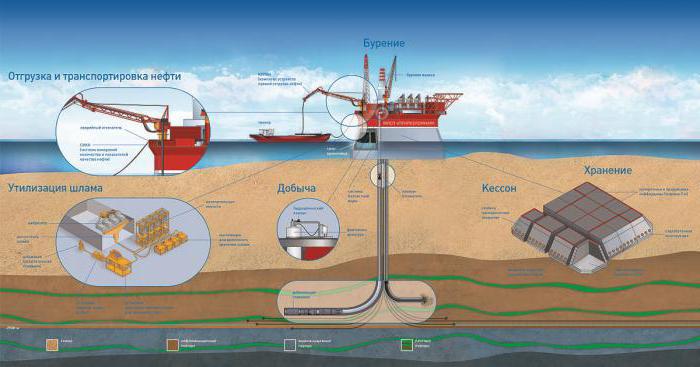

Кессон платформы одновременно является и ее опорой, и хранилищем для нефти. На объекте реализован «мокрый» способ размещения углеводородного топлива в емкостях. Поток сырья поступает в кессонное хранилище и вытесняет балластную воду. Во время отгрузки происходит обратный процесс – вода заполняет освободившиеся от отгруженной нефти пространство.

Благодаря современной технологии внутрь камеры хранения не попадает кислород и не образуются воздушные полости, в которых может накапливаться взрывоопасный газ.

«Приразломная» платформа оснащена комплексом устройств прямой отгрузки нефти (КУПОН). Он работает на основе крановой системы и может загружать танкеры непосредственно из нефтехранилища. В зависимости от величины и направления внешних сил – ветра, ледовой нагрузки, волнения – отгрузка ведется через одно из приемных устройств в носовой части.

Для начала процесса необходимо выполнить 30 условий. Это снижает риск нарушения технологии отгрузки. Для предотвращения разлива нефти станция оборудована системой экстренной аварийной остановки отгрузки, которая срабатывает в течение 7 секунд.

Месторасположение платформы «Приразломная»

Нефтедобывающая платформа «Приразломная» располагается на севере России в Баренцевом море. Близлежащим к ней населенным пунктом является Нарьян-Мар, который расположен на материке на 320 км южнее нефтяного месторождения.

Недалеко от самой нефтяной платформы, всего в 55 км к югу, находится поселок для временного пребывания рабочих Варандей, который печально известен двумя авиакатастрофами – крушениями самолета Ан-2А и военного вертолета Ми-8. В общей сложности погибло 29 человек. Почти все из них – работники нефтепромысловой промышленности.

Отыскать платформу на карте можно по координатам: 69.251709 северной широты и 57.342968 восточной долготы. Теперь вопрос о том, где находится «Приразломная» платформа, не поставит вас в неловкое положение.

Интересные факты о платформе «Приразломная»

Со строительством и эксплуатацией нефтедобывающей платформы связано немало интересных фактов. Большинство из них стали последствиями борьбы защитников природы и руководителей дочерней компании ООО «Газпром нефть шельф», которая владеет станцией. Все началось с заявлений Союза охраны птиц России, которые считали, что деятельность по добыче углеводородного топлива наносит непоправимый ущерб российской экологии.

Ситуация обострилась, когда в 2012 году представители экологической организации «Гринпис», которые поддержали акцию протеста, решили устроить забастовку и вплотную приблизились к платформе. Более того, они сумели пришвартоваться к ней при помощи альпинистского снаряжения. Однако они встретили отчаянное сопротивление со стороны работников станции, которые поливали протестующих из пожарных брандспойтов.

Морская платформа «Приразломная» была отвоевана, акция протеста потерпела крах. Активисты «Гринпис» были арестованы и задержаны на два месяца для выяснения обстоятельств. Чуть позже им было предъявлено обвинение в хулиганстве.
