Балансировочный клапан "Данфосс": виды, характеристики и назначение

Балансировочные клапаны - это важный компонент систем отопления и охлаждения зданий. Они позволяют оптимизировать работу всей системы, обеспечивая равномерное распределение теплоносителя и поддержание заданных параметров. В этой статье мы подробно разберем различные виды балансировочных клапанов "Данфосс", их технические характеристики и особенности применения.

Общие сведения о балансировочных клапанах Danfoss

Балансировочные клапаны "Данфосс"предназначены для регулирования расхода теплоносителя в отопительных системах.

Они поддерживают постоянную разность давлений между подающим и обратным трубопроводом при изменяющихся расходах.

Принцип работы заключается в следующем: на подающем трубопроводе устанавливается запорный или регулирующий клапан, а на обратном - балансировочный. При изменении расхода балансировочный клапан автоматически подстраивается, чтобы разность давлений оставалась постоянной.

Danfoss выпускает как автоматические, так и ручные балансировочные клапаны. Автоматические обеспечивают точную настройку и стабильное поддержание параметров. Ручные применяются для гидравлической балансировки системы во время наладки и пусконаладочных работ.

Основные области применения:

• Системы отопления жилых, общественных и промышленных зданий
• Системы вентиляции и кондиционирования
• Тепловые пункты и индивидуальные тепловые пункты
• Системы горячего водоснабжения

Балансировочные клапаны "Данфосс" широко используются при проектировании и монтаже современных систем тепло- и холодоснабжения. Они позволяют добиться оптимальных технико-экономических показателей таких систем.

Автоматические балансировочные клапаны "Данфосс"

К основным сериям автоматических балансировочных клапанов "Данфосс" относятся:

• APT
• APF
• ASV-P

Эти приборы предназначены для автоматического поддержания постоянной разности давления в диапазоне расходов от 0 до 100%.

Модели APT и APF имеют регулируемые диапазоны перепада давлений. Для APT это 5-25 кПа и 20-60 кПа. ASV-P имеет фиксированную настройку 10 кПа.

Корпус клапанов изготавливается из высококачественной латуни марки DZR, устойчивой к воздействию цинка. Это обеспечивает длительный срок службы изделий.

Рабочие параметры: давление до 25 бар, температура теплоносителя до 150°C. В качестве теплоносителя применяется вода или незамерзающие жидкости.

Установка автоматических балансировочных клапанов "Данфосс" не представляет сложности. Они монтируются на обратном трубопроводе отопительного контура.

Для корректной работы требуется точная настройка, которая выполняется при помощи измерительных приборов во время пусконаладки.

Danfoss предлагает широкий ассортимент запасных частей и комплектующих к своим автоматическим балансировочным клапанам. Это облегчает их обслуживание в процессе эксплуатации.

Ручные балансировочные клапаны "Данфосс"

Ручные балансировочные клапаны "Данфосс" серии MVT предназначены для настройки систем тепло- и холодоснабжения во время пусконаладки.

Они позволяют установить необходимый расход теплоносителя в каждом отопительном контуре, обеспечив гидравлическую балансировку всей системы.

MVT сочетают функции балансировочного и запорного клапана. Корпус выполнен из высокопрочной латуни ДЗР. Рабочие параметры аналогичны автоматическим моделям Danfoss.

Установка ручных балансировочных клапанов производится на подающий или обратный трубопровод. С помощью маховика фиксируется нужное положение клапана, соответствующее расчетному расходу теплоносителя.

К клапанам MVT выпускается широкий ряд фитингов, адаптеров и присоединительных деталей. Это упрощает их монтаж и обслуживание.

Клапан Danfoss MSV BD

MSV BD - это автоматический балансировочный клапан от Danfoss для однотрубных систем отопления. Он поддерживает постоянный расход теплоносителя в стояках при изменении нагрузки.

Технические характеристики MSV BD:

• Диаметр условного прохода: 15-40 мм
• Максимальная температура: 120°C
• Максимальное давление: 16 бар
• Регулируемый перепад давлений: 10-40 кПа

Клапан MSV BD рекомендуется использовать в многоэтажных зданиях с однотрубными стояками. Он обеспечивает комфортный тепловой режим на всех уровнях.

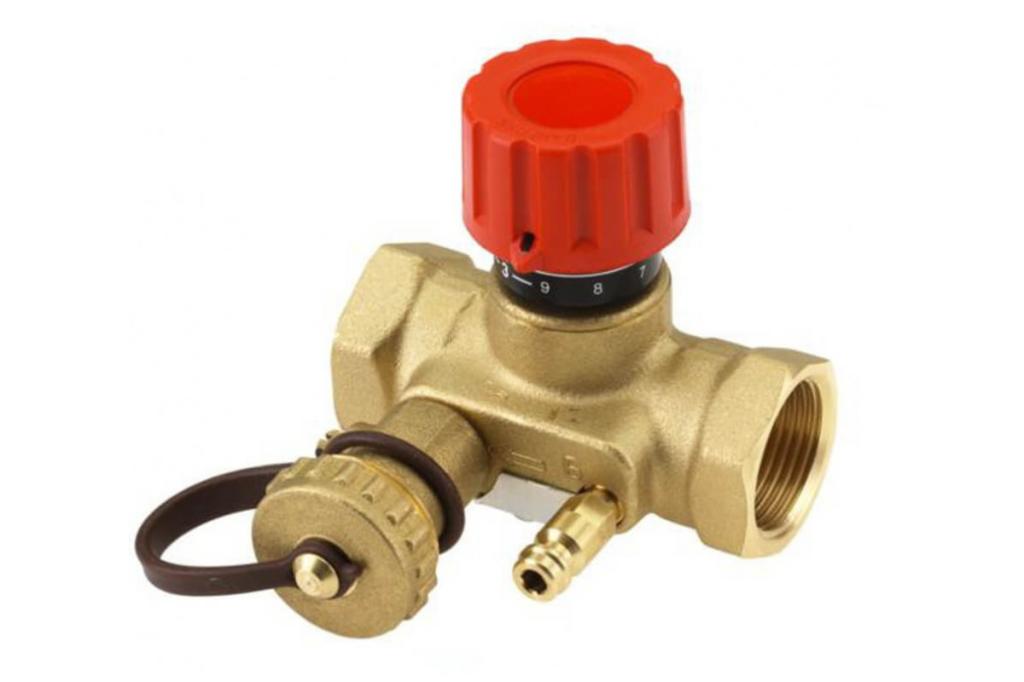

Клапан "Данфосс" USV I

USV I - ручной балансировочный клапан от Danfoss для наладки однотрубных систем отопления. Применяется вместо дроссельных шайб и диафрагм.

Особенности USV I:

• Латунный корпус
• Регулируемый с помощью маховика расход
• Диаметры: 15-50 мм
• Температура: до 120°C
• Давление: до 16 бар

Клапан USV I от Danfoss позволяет быстро и точно настроить гидравлический режим в однотрубных системах отопления любой сложности.

Дополнительные устройства Danfoss для гидравлической балансировки

Помимо балансировочных клапанов, Danfoss производит дополнительные устройства для наладки и контроля параметров систем тепло- и холодоснабжения.

MTCV - ограничитель температуры

MTCV предназначен для ограничения максимальной температуры воды в контуре горячего водоснабжения. Это позволяет избежать ожогов при использовании горячей воды.

MTCV устанавливается на обратной линии после водонагревателя. При превышении заданного значения температуры клапан начинает смешивать горячую воду с обратной, ограничивая тем самым температуру в контуре.

TVM-H - смесительный термостатический клапан

Клапан TVM-H предназначен для автоматического регулирования температуры теплоносителя в системах отопления и ГВС. Он устанавливается на подающем трубопроводе и смешивает горячую воду с обратной для получения заданной температуры.

PFM 5001 - измерительный прибор

PFM 5001 - это многофункциональный прибор Данфосс для измерения перепада давлений, расхода, температуры теплоносителя. Он используется при наладке систем для гидравлической балансировки и контроля заданных параметров.

Рекомендации по монтажу балансировочных клапанов Danfoss

Чтобы обеспечить корректную работу балансировочных клапанов Данфосс, необходимо правильно выполнить их монтаж.

Выбор типа и размера клапана

Тип клапана определяется исходя из особенностей системы и требуемых функций. Размер подбирается по диаметру трубопровода с учетом расчетного расхода теплоносителя.

Правила монтажа

Клапан устанавливается в горизонтальном или вертикальном положении. Направление потока должно совпадать со стрелкой на корпусе. Необходимо обеспечить прямые участки до и после клапана.

Наладка и регулировка

После монтажа следует выполнить настройку клапана и проверку герметичности. Для автоматических клапанов требуется точная наладка регулятора с помощью измерительных приборов.

Эксплуатация балансировочных клапанов Danfoss

В процессе эксплуатации балансировочные клапаны Данфосс не требуют особого обслуживания. Но рекомендуется периодически проверять:

• Герметичность соединений
• Работоспособность и точность настройки автоматических клапанов
• Плавность хода и отсутствие заеданий запорных элементов

При обнаружении неисправностей следует обратиться в сервисную службу или заменить вышедший из строя элемент.

Преимущества балансировочных клапанов Danfoss

Балансировочные клапаны Данфосс заслуженно пользуются доверием проектировщиков и монтажников благодаря ряду преимуществ:

• Высокое качество и надежность, подтвержденные испытаниями
• Долгий срок службы
• Удобство монтажа и обслуживания
• Широкий выбор типоразмеров
• Соответствие международным стандартам

Компания Данфосс постоянно совершенствует свою продукцию, выпуская клапаны с улучшенными характеристиками и расширенными функциональными возможностями.
