Ванна гальваническая: виды, размеры, конструкция, применение, фото

Гальванические ванны широко используются в промышленности для нанесения защитных и декоративных покрытий на металлические изделия. Рассмотрим подробнее, как устроена конструкция этих полезных устройств и где они применяются.

Назначение и принцип работы гальванических ванн

Гальванические ванны предназначены для проведения электрохимических процессов, в результате которых на поверхность деталей наносится слой металла. Существует два основных вида гальваники:

• Гальваностегия - нанесение несъемного декоративного или защитного покрытия.
• Гальванопластика - получение точной копии изделия, затем снятие гальванопокрытия.

Целью применения гальванической ванны является придание изделиям декоративности, повышение износостойкости, коррозионной стойкости и других полезных свойств.

Принцип работы гальванических ванн основан на протекании электрохимических процессов осаждения металла на катоде и ионизации на аноде при пропускании электрического тока через электролит.

Требования к конструкции гальванических ванн

Конструкция гальванической ванны должна удовлетворять следующим требованиям:

• Химическая стойкость - устойчивость материалов ванны к воздействию электролитов.
• Электрохимическая стойкость - материалы не должны подвергаться коррозии под действием электрического тока.
• Термостойкость - возможность работы при температуре электролитов до 98°С.
• Прочность и долговечность конструкции.

Правильный выбор материалов позволяет создать надежную гальваническую ванну, отвечающую всем требованиям технологического процесса.

Материалы для изготовления ванн

Для изготовления гальванических ванн используются следующие основные материалы.

Конструкционные материалы

• Полимеры: полипропилен, поливинилхлорид, политетрафторэтилен.
• Металлы: углеродистая и нержавеющая сталь, титан.

Футеровочные материалы

• Поливинилиденфторид
• Полиэтилен высокой плотности
• Фторопласт

Футеровка нужна для защиты внутренней поверхности ванны от воздействия электролита и коррозии. Она выполняется из полимеров, стойких к химическому воздействию.

В таблице приведено сравнение свойств некоторых материалов для гальванических ванн.

Элементы конструкции гальванической ванны

Помимо основного корпуса, гальваническая ванна может включать следующие элементы:

• Штанги для подвеса обрабатываемых деталей.
• Токопроводящие опоры и контакты.
• Устройства для перемешивания электролита.
• Системы подогрева и охлаждения.
• Фильтры для очистки электролита.

Эти элементы нужны для обеспечения оптимального режима осаждения металла и качества покрытий. Например, перемешивание необходимо для равномерного распределения температуры и компонентов электролита по всему объему гальванической ванны.

Классификация гальванических ванн

Существует несколько признаков классификации гальванических ванн:

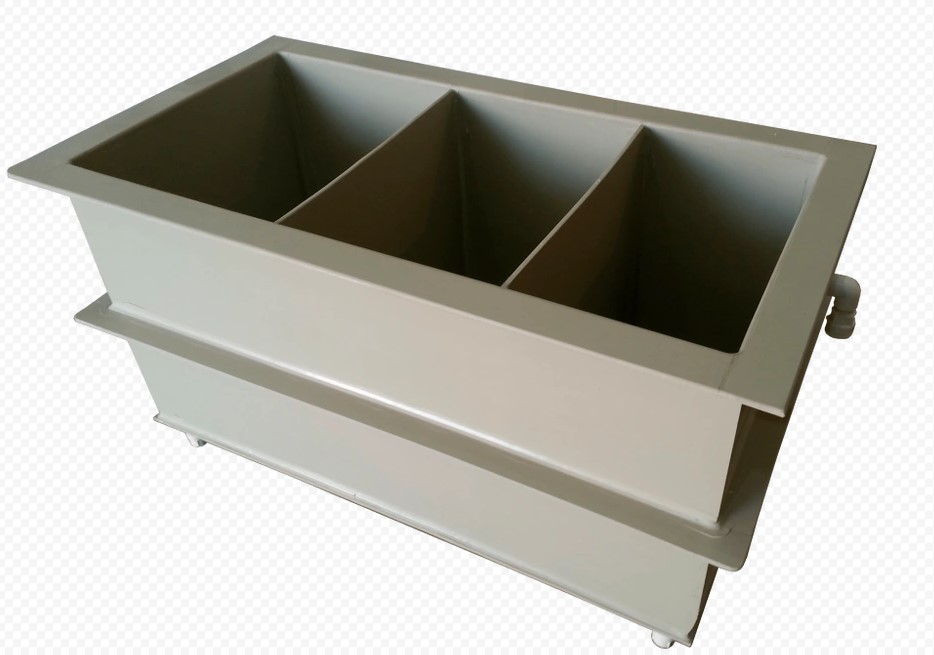

• По конструкции корпуса: сварные, монолитные, секционные.
• По способу перемещения деталей: стационарные, конвейерные, барабанные, карусельные.
• По способу нагрева и охлаждения.
• По количеству обрабатываемых деталей: однопостовые и многопостовые.

Правильная классификация помогает выбрать гальваническую ванну, оптимальную для конкретного производства.

Основные типы промышленных гальванических ванн

Рассмотрим подробнее основные разновидности промышленных гальванических ванн:

Стационарные ванны

Самый распространенный тип. Обрабатываемые детали закрепляются на неподвижных штангах и опускаются в ванну.

Ванны конвейерного типа

Детали перемещаются над ванной при помощи конвейера. Позволяет организовать непрерывный процесс обработки.

Барабанные ванны

Детали помещают во вращающийся барабан, частично погруженный в электролит. Обеспечивается равномерное покрытие.

Карусельные ванны

Конструкция напоминает барабанную ванну, но подвесные устройства не вращаются. Вращается только карусель над ванной для перемещения деталей.

Таким образом, существует множество разновидностей гальванических ванн, каждая имеет свои особенности и области применения.

Технологический процесс работы ванны

Работа гальванической ванны включает следующие основные этапы:

1. Приготовление электролита.
2. Нагрев ванны до заданной температуры.
3. Расчет параметров процесса.
4. Подготовка поверхности деталей.
5. Проведение гальванизации.
6. Промывка и сушка деталей.

Перед запуском важно правильно подобрать и приготовить электролит, рассчитать оптимальные режимы процесса. Это позволит получить качественное покрытие с требуемыми свойствами.

После гальванизации обязательна тщательная промывка деталей для удаления остатков электролита.

Размеры и объемы промышленных ванн

Размеры гальванической ванны подбираются в зависимости от производительности и габаритов обрабатываемых деталей. Стандартные размеры промышленных ванн:

• Длина - от 1 до 6 м.
• Ширина - от 0,5 до 3 м.
• Глубина - от 0,5 до 1,5 м.

Объем ванн может составлять от 50 литров до 10 кубических метров.

При выборе размеров следует учитывать требуемую производительность, чтобы оптимизировать затраты и получить компактную конструкцию гальванической ванны.

Оборудование для гальванических ванн

Для полноценной работы гальванических ванн необходимо вспомогательное оборудование:

• Подвесные устройства и штанги. Служат для закрепления обрабатываемых изделий и подачи электрического тока. Изготавливаются из меди, латуни, алюминия. Бывают одно- и многоярусные.
• Источники постоянного тока. Обеспечивают подачу стабильного электрического тока заданной силы, необходимого для протекания процесса электролиза.
• Системы фильтрации и очистки. Применяются для очистки электролита от загрязнений и шлама. Бывают механические, сорбционные, электрохимические.
• Контрольно-измерительные приборы. Амперметры, вольтметры, рН-метры, термометры и др. Используются для контроля параметров процесса гальванизации.

Правила эксплуатации гальванических ванн

При эксплуатации гальванических ванн необходимо соблюдать следующие правила:

• Строгое соблюдение техники безопасности.
• Регулярная очистка ванны и замена отработанного электролита.
• Контроль параметров процесса гальванизации.
• Проведение техобслуживания и ремонта оборудования.

Это позволит обеспечить стабильную работу гальванических ванн и высокое качество покрытий.

Применение гальванических ванн

Гальванические ванны широко используются в различных отраслях промышленности:

• Машиностроение и металлообработка.
• Ювелирное производство.
• Автомобилестроение.
• Судостроение.
• Авиастроение.

Основные виды гальванических покрытий:

• Хромирование - износостойкость, коррозионная стойкость.
• Никелирование - декоративность, защита от коррозии.
• Меднение - электропроводность, теплопроводность.
• Серебрение, золочение - декоративность.

Гальванопокрытия обеспечивают комплекс полезных свойств деталям из различных металлов и сплавов. Однако этот метод имеет и некоторые ограничения.

Изготовление гальванических ванн на заказ

При необходимости гальванические ванны могут быть изготовлены на заказ с учетом потребностей конкретного производства.

Основные этапы:

1. Разработка технического задания.
2. Подбор материалов и комплектации.
3. Проектирование и изготовление.

Стоимость зависит от размеров, материалов, дополнительных опций. Изготовление на заказ позволяет получить оптимальную конструкцию гальванической ванны.

Альтернативы промышленным гальваническим ваннам

Помимо промышленных конструкций, существуют и другие варианты гальванических ванн.

Ванны кустарного производства

Изготавливаются в небольших мастерских из доступных материалов. Менее надежны, но дешевле промышленных аналогов.

Гальванические ванны в домашних условиях

Собираются в домашней мастерской из подручных средств. Позволяют проводить небольшие объемы работ.

Достоинства таких ванн - доступность и низкая стоимость. Однако есть ряд недостатков:

• Невысокое качество и надежность.
• Ограниченные технологические возможности.
• Требования к соблюдению мер безопасности.

При самостоятельном изготовлении гальванической ванны нужно с осторожностью относиться к подбору материалов и соблюдению техники безопасности.

Тенденции развития гальванических ванн

Современные тенденции в производстве гальванических ванн:

• Повышение автоматизации и роботизации.
• Компьютерное моделирование и оптимизация процессов.
• Применение новых материалов и технологий.
• Улучшение систем фильтрации и очистки.

Это позволяет повысить эффективность, снизить затраты, улучшить экологичность гальванического производства.

Перспективы применения гальванических ванн

С развитием технологий расширяются возможности применения гальванических ванн:

• Гальванические покрытия новых материалов.
• Обработка изделий сложных геометрических форм.
• Создание многослойных и композиционных покрытий.
• Нанесение гальванопокрытий на неметаллические материалы.

Расширение областей использования гальванических ванн позволит улучшить свойства изделий во многих отраслях промышленности.
