Таблица диаметров полипропиленовых труб для отопления и водоснабжения

Вы планируете ремонт и мечтаете заменить старые трубы на современные полипропиленовые? Хотите все сделать правильно, но не знаете, какие диаметры подойдут для вашего дома? Эта статья поможет разобраться в типоразмерах ПП труб и подобрать оптимальный вариант для систем отопления и водоснабжения в вашем коттедже или квартире. Узнайте все о диаметрах полипропиленовых труб - и монтаж пройдет быстро, слаженно и без ошибок!

Общие сведения о полипропиленовых трубах

Полипропиленовые трубы широко используются для систем водоснабжения и отопления благодаря ряду преимуществ:

• Высокая химическая стойкость
• Устойчивость к коррозии
• Гладкая внутренняя поверхность
• Легкость монтажа и сваривания
• Долговечность эксплуатации

Основной недостаток ПП труб - высокий коэффициент теплового расширения. Чтобы компенсировать это свойство, используют армированные трубы со вставками из стекловолокна или алюминиевой фольги.

По конструкции полипропиленовые трубы делятся на:

1. Однослойные
2. Многослойные
3. Армированные

Однослойные ПП трубы применяются для холодного водоснабжения, канализации и вентиляции. Многослойные и армированные используются в системах с более высокими температурами теплоносителя.

Соединяются полипропиленовые трубы методом сварки. Это обеспечивает герметичность и прочность стыков.

Маркировка и стандарты ПП труб

На поверхности каждой полипропиленовой трубы должна быть нанесена маркировка с указанием всех необходимых характеристик и стандартов:

• Название или логотип производителя
• Материал трубы (PP, ПП)
• Размеры (диаметр и толщина стенки)
• Класс по рабочему давлению (PN10, PN20 и т.д.)
• Стандарт качества

Важной характеристикой является класс по давлению. Стандартные обозначения:

• PN10 - максимальное рабочее давление 10 бар
• PN20 - максимальное рабочее давление 20 бар

Чем выше класс давления, тем более высокие нагрузки способна выдержать труба. Это необходимо учитывать при выборе ПП труб для конкретных систем.

Основные стандарты для полипропиленовых труб в России:

• ГОСТ 32415-2013
• ГОСТ Р 58121-2018
• ТУ 2248-001-73011750-2004

Они регламентируют требования к материалам, конструкции, размерам, испытаниям и маркировке труб из полипропилена.

Выбор диаметра ПП труб

Правильный подбор диаметров ПП труб имеет большое значение для оптимальной работы систем отопления и водоснабжения. От диаметра зависит:

• Пропускная способность трубопровода
• Скорость и напор потока жидкости
• Потери давления при транспортировке
• Нагрузка на трубы и их износоустойчивость

Диаметр ПП труб подбирается в зависимости от:

1. Назначения трубопровода
2. Параметров системы (давление, температура)
3. Требуемой пропускной способности
4. Протяженности трассы
5. Количества отводов и поворотов

Для холодного водоснабжения обычно используются трубы диаметром 16-32 мм. В канализационных стояках применяют диаметры 40-110 мм.

В системах отопления чаще всего прокладывают трубы диаметром 20, 25 или 32 мм в зависимости от мощности котла и площади дома.

Для полипропиленового теплого пола оптимальны диаметры 16-20 мм. Это обеспечивает ламинарный поток теплоносителя.

Более подробные таблицы диаметров ПП труб для разных систем приведены ниже.

Таблица стандартных диаметров ПП труб

Для удобства подбора диаметров полипропиленовых труб приведем обобщенные таблицы стандартных размеров для различных систем.

Таблица диаметров ПП труб в зависимости от рабочего давления

Класс по давлению	PN10	PN20
Диаметр, мм	16, 20, 25, 32, 40	16, 20, 25, 32, 40
Толщина стенки, мм	2.7, 3.4, 4.2, 5.4, 6.7	3.5, 4.5, 5.6, 7.1, 8.7

Как видно из таблицы, с увеличением класса давления растет и толщина стенки трубы при одинаковых диаметрах.

Таблица диаметров ПП труб для водоснабжения

Тип трубопровода	Диаметр, мм
Подводка к сантехнике	16, 20
Стояки холодной воды	25, 32
Магистраль холодной воды	32, 40
Канализационный стояк	50, 110

Таблица диаметров ПП труб для отопления

Тип трубопровода	Диаметр, мм
Подводка к радиаторам	20
Магистраль отопления	25, 32
Полипропиленовый теплый пол	16, 20

Длина и упаковка ПП труб

Стандартная длина отрезков полипропиленовых труб составляет от 2 до 6 метров. Максимальная длина отрезка может достигать 24 метров.

Для доставки и хранения используются бухты ПП труб длиной до 250 метров при диаметре бухты не менее 20 диаметров трубы.

Упаковка и транспортировка полипропиленовых труб должны исключать механические повреждения, деформацию, нагрев выше +60°C и воздействие прямых солнечных лучей.

Повороты и ответвления из ПП труб

Из-за особенностей материала полипропиленовые трубы имеют ограничения на минимальный радиус изгиба. Поэтому все повороты и ответвления выполняются с помощью специальных фитингов.

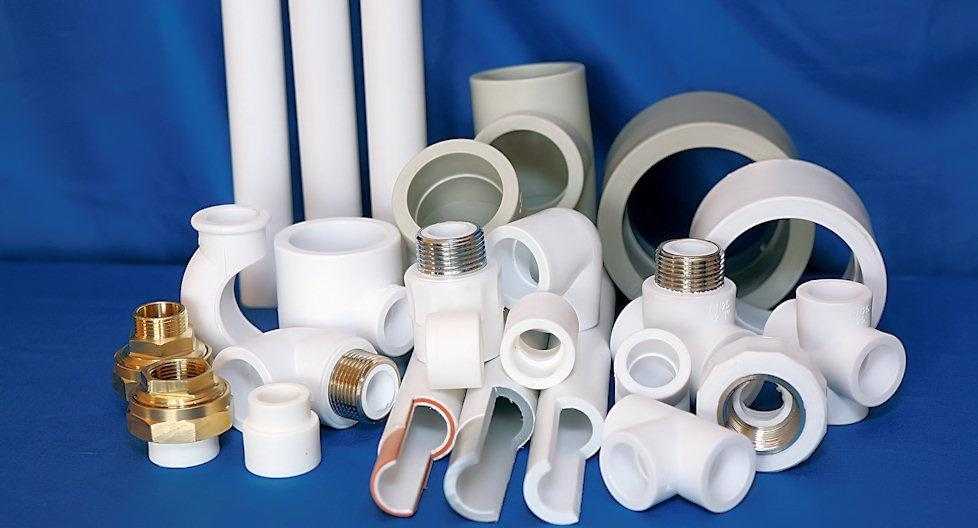

Для ПП труб применяют такие виды фитингов:

• Отводы 45° и 90°
• Тройники
• Переходники
• Муфты
• Заглушки

Фитинги подбираются по диаметру подходящему к трубам. Например, для труб диаметром 25 мм нужны фитинги 25 мм.

Соединение труб и фитингов выполняется при помощи сварки для обеспечения герметичности.

Инструменты для монтажа ПП труб

Для качественной и безопасной сборки трубопроводов из полипропиленовых труб необходимо использовать специальные инструменты:

• Труборез - для раскроя труб на отрезки нужной длины
• Сварочный аппарат - для соединения труб и фитингов
• Ножницы - для калибровки срезов труб
• Развертка - для снятия фаски на концах труб

Качественные инструменты обеспечат аккуратную подготовку труб и надежные стыковые соединения, что особенно важно при монтаже систем отопления и водоснабжения.

Технология монтажа ПП труб

Успешный монтаж трубопровода из полипропиленовых труб включает следующие этапы:

1. Разметка трассы по месту установки
2. Раскрой труб на отрезки нужной длины
3. Калибровка и снятие фаски на концах труб
4. Сборка стыков путем сварки
5. Крепление и выравнивание трубопровода
6. Монтаж изоляции
7. Гидравлическое испытание системы

При соблюдении технологии монтажа и применении качественных материалов и инструментов можно быть уверенным в долговечной и надежной работе трубопровода из полипропиленовых труб.

Важно контролировать качество сварных швов, герметичность соединений и прочность креплений.

Монтаж ПП труб для водоснабжения

При монтаже полипропиленовых труб для систем водоснабжения есть ряд особенностей:

• Трубопровод холодной воды монтируется с уклоном не менее 0,002 для стока воды
• Для компенсации теплового расширения предусматриваются компенсаторы
• Горячее водоснабжение выполняется из армированных труб PPR
• Необходима изоляция от конденсата

Подключение водоснабжения к сантехоборудованию осуществляется гибкими подводками из нержавеющей стали.

Монтаж ПП труб для отопления

При прокладке полипропиленового трубопровода для системы отопления нужно учитывать:

• Использование только армированных труб PPR
• Тщательная изоляция всего трубопровода
• Установка расширительного бака
• Применение балансировочных клапанов

Для систем теплых полов применяются трубы PPR диаметром 16-20 мм с шагом укладки 150-200 мм.

Обязательно регулирование и поддержание оптимальной температуры теплоносителя.

Эксплуатация ПП трубопроводов

В процессе эксплуатации полипропиленовых трубопроводов необходимо:

• Периодически осматривать трассы на предмет протечек
• Контролировать давление, температуру, расход
• Оберегать трубы от механических воздействий
• Защищать от прямых солнечных лучей и низких температур

При обнаружении неисправностей следует незамедлительно устранить их путем ремонта или замены поврежденного участка.

Пример расчета диаметров ПП труб

Рассмотрим пример расчета диаметров ПП труб для частного дома:

• Площадь дома - 150 м2
• Горячее водоснабжение - от газового котла
• Отопление - от того же газового котла
• Трубопроводы прокладываются в подвале дома

Исходя из норм, для системы холодного водоснабжения выбираем трубу диаметром 25 мм, для горячей воды - 32 мм, для отопления - 25 мм. Фитинги, арматура и изоляция - в соответствии.

Ориентировочная смета на материалы составит около 35000 рублей в ценах 2023 года. Более точный расчет с указанием всех необходимых позиций должен выполнить проектировщик.

Ответы на вопросы по ПП трубам

Рассмотрим наиболее частые вопросы, возникающие при работе с полипропиленовыми трубами.

Какой минимальный наружный диаметр ПП трубы можно использовать для водоснабжения частного дома?

Минимальный диаметр для системы холодного водоснабжения частного дома составляет 20 мм. Для горячей воды рекомендуется диаметр 25 мм.

При какой максимальной температуре можно использовать неармированные ПП трубы?

Неармированные ПП трубы рассчитаны на работу при температуре теплоносителя не выше +40°С.

Для более высоких температур необходимо применять армированные трубы из PP-R.

Технические характеристики полипропиленовых труб

Рассмотрим основные технические характеристики современных полипропиленовых труб, которые необходимо учитывать при выборе и монтаже:

• Предел прочности - 25-32 МПа
• Температура эксплуатации: -15°С до +95°С
• Плотность - 0,89-0,91 г/см3
• Теплопроводность - 0,22 Вт/м*К
• Термостойкость - до 140°С
• Морозостойкость - до -60°С
• Стойкость к агрессивным средам
• Долговечность - до 50 лет

Благодаря этим характеристикам ПП трубы надежно работают в системах ЖКХ при соблюдении правил монтажа и эксплуатации.

Требования к монтажу полипропиленовых труб

Чтобы обеспечить долгий срок службы трубопроводов, при монтаже ПП труб нужно соблюдать следующие требования:

• Тщательная разметка трассы
• Использование качественных фитингов
• Сварка при температуре 260-270°C
• Контроль качества сварных швов
• Компенсация температурных расширений
• Надежное крепление труб
• Теплоизоляция трубопроводов

Несоблюдение этих правил может привести к преждевременному выходу системы из строя.

Преимущества полипропиленовых труб

К достоинствам ПП труб по сравнению с металлическими аналогами можно отнести:

• Меньшая масса и легкость монтажа
• Отсутствие коррозии
• Высокая химстойкость
• Надежность соединений
• Долгий срок службы
• Простота ремонта и восстановления
• Экономичность

Эти преимущества объясняют растущую популярность применения полипропиленовых труб в инженерных системах зданий и сооружений.

Типичные ошибки при монтаже ПП труб

Чтобы избежать проблем при эксплуатации, нужно не допускать типичных ошибок при монтаже ПП труб:

• Неправильный подбор диаметров
• Нарушение технологии сварки
• Отсутствие компенсаторов
• Недостаточное крепление труб
• Повреждение изоляции
• Неплотности в соединениях

Такие ошибки могут привести к протечкам, разрывам труб, выходу системы из строя. Поэтому монтаж должны выполнять квалифицированные специалисты.

Выбор производителя ПП труб

При выборе полипропиленовых труб следует обращать внимание на репутацию производителя. Рекомендуется выбирать проверенные компании, такие как:

• KWH (Финляндия)
• Wavin (Чехия)
• Rehau (Германия)
• Uponor (Финляндия)

Это гарантирует получение качественной продукции, соответствующей всем нормам и стандартам.
