Преобразователь напряжения 12 на 24: описание, схема, применение

Преобразователи напряжения широко используются в различных областях: от бытовой техники до промышленного оборудования. В данной статье речь пойдет о разновидности преобразователей - с 12 на 24 вольт. Рассмотрим их устройство, особенности, сферы применения.

Назначение и принцип действия

Преобразователь напряжения 12/24В предназначен для повышения напряжения питания с 12 до 24 вольт. Это позволяет подключать к бортовой сети автомобиля оборудование, рассчитанное на большее напряжение.

Принцип действия основан на преобразовании электрической энергии с помощью электронных компонентов. На входе подается напряжение 12 вольт, затем с помощью импульсов оно повышается до 24 вольт и стабилизируется. В результате на выходе получается стабильное напряжение 24В.

Области применения

Автомобильный преобразователь напряжения чаще всего используется в грузовом транспорте и спецтехнике, где установлены два аккумулятора по 12В каждый. Это позволяет подключать дополнительное оборудование к одному из аккумуляторов, не нарушая работу остальных систем.

Кроме того, преобразователи применяются в промышленных установках, где требуется стабильное питание напряжением 24В. Например, для запитки шкафов управления, измерительных комплексов, светодиодных лент и другого оборудования.

Устройство преобразователя напряжения

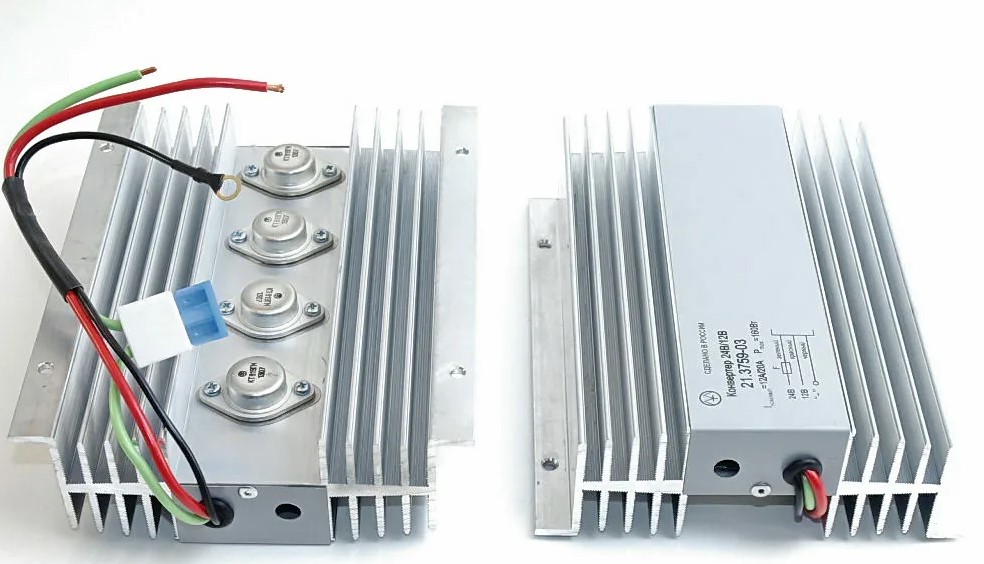

Конструктивно преобразователь напряжения 12 на 24 состоит из печатной платы, радиатора охлаждения, корпуса и разъемов. На плате располагаются основные функциональные узлы:

• Силовой каскад на транзисторах или микросхемах
• Импульсный преобразователь напряжения
• Сглаживающие фильтры
• Система управления и стабилизации
• Защитные цепи (от перегрузок, короткого замыкания и т.д.)

В зависимости от мощности и схемотехники, преобразователь может содержать дополнительные элементы - дроссели, конденсаторы, варисторы, реле и разъемы.

Ключевые характеристики

При выборе преобразователя напряжения 12х24 необходимо обращать внимание на такие параметры:

• Входное и выходное напряжение
• Максимальный выходной ток (мощность)
• КПД преобразователя
• Габаритные размеры и вес
• Диапазон рабочих температур
• Наличие защит и систем охлаждения

Например, распространенная модель преобразователя напряжения 12 на 24 30А имеет следующие характеристики:

• Вход: 9-15В
• Выход: 24В ±1%
• Макс. ток: 30А
• КПД: 92%

Анализируя эти и другие параметры, можно подобрать оптимальную модель преобразователя для конкретных целей.

Сравнение различных типов преобразователей

Существует несколько разновидностей преобразователей напряжения, отличающихся принципом работы и характеристиками:

• На тиристорах
• На транзисторах
• Импульсные (DC-DC)
• Линейные

Повышающий преобразователь напряжения 12 на 24 чаще всего выполняют по импульсной или тиристорной схеме. Первые отличаются высоким КПД и малыми размерами, вторые - простотой и дешевизной.

Схема преобразователя напряжения

Рассмотрим упрощенную схему импульсного повышающего преобразователя. Она включает следующие функциональные блоки:

1. Входной LC-фильтр
2. Преобразователь постоянного напряжения (DC-DC)
3. Выходной LC-фильтр
4. Система управления и стабилизации

Преобразователь напряжения использует импульсную модуляцию с широтно-импульсным регулированием для повышения входного напряжения 12В до требуемого уровня 24В. Фильтры служат для сглаживания пульсаций.

Выбор модели преобразователя напряжения

При выборе конкретной модели следует учитывать:

• Требуемый ток (мощность) нагрузки
• Условия эксплуатации (автомобильный или стационарный)
• Наличие защит и систем охлаждения
• Габаритные размеры

Для подбора оптимального преобразователя напряжения необходимо точно знать параметры подключаемого оборудования и условия работы. Это позволит выбрать надежную и эффективную модель.

Техника безопасности при монтаже преобразователя напряжения

Перед подключением преобразователя следует убедиться в отсутствии напряжения в электрической цепи, которая будет использована. Это является обязательным требованием СНиП по безопасности работ.

Подключать преобразователь напряжения необходимо согласно электрической схеме, соблюдая полярность. Неправильное подключение может привести к выходу из строя устройства.

Монтажные работы должны проводиться в обесточенных щитах электропитания. Запрещается осуществлять какие-либо монтажные операции при наличии напряжения.

Заземление корпуса преобразователя напряжения

Металлический корпус преобразователя напряжения подлежит обязательному заземлению. Для этого можно использовать штатный болт заземления, расположенный на корпусе. Провод заземления подключается к шине заземления.

При монтаже преобразователя на пластиковой панели, также необходимо обеспечить соответствующее заземление металлической поверхности корпуса.

Защита от перенапряжений

Для исключения выхода преобразователя напряжения из строя при возникновении перенапряжений или импульсных помех, рекомендуется устанавливать дополнительную защиту.

В качестве такой защиты могут использоваться варисторы, газоразрядники, ограничители перенапряжений. Они подключаются параллельно входу или выходу преобразователя.

Контроль параметров в процессе эксплуатации

В процессе эксплуатации преобразователя напряжения необходимо периодически проверять его температуру и рабочие параметры. Превышение температуры выше допустимой может привести к перегреву и выходу устройства из строя.

Устранение неисправностей преобразователя напряжения

В процессе эксплуатации преобразователя напряжения могут возникнуть неисправности. Рассмотрим наиболее распространенные и способы их устранения.

Отсутствует выходное напряжение

При отсутствии выходного напряжения необходимо проверить:

• Наличие входного напряжения
• Исправность входного предохранителя
• Надежность подключения проводов
• Работоспособность выходных каскадов

Повышенный шум и вибрация

Это может свидетельствовать об ослаблении крепления платы или радиатора. Необходимо проверить затяжку винтов крепления и при необходимости подтянуть.

Перегрев корпуса

Возможные причины: плохой теплоотвод с радиатора, выход из строя вентилятора, превышение допустимой нагрузки. Необходимо устранить причину перегрева.

Сбои в работе оборудования

Нестабильность выходного напряжения преобразователя может приводить к сбоям в работе подключенного оборудования. В этом случае нужно проверить качество входного питания и работу самого преобразователя.

При выходе преобразователя напряжения из строя его необходимо отправить в ремонт. Самостоятельный ремонт целесообразен, если есть необходимые знания и опыт.
