Пружинный узел "Сила": назначение, отзывы

Автор Екатерина Андреева November 26, 2023

Пружинный узел "Сила" - это запатентованное крепежное устройство, предназначенное для надежного соединения элементов деревянных конструкций. Узел "Сила" нашел широкое применение при возведении домов из бревна, бруса, срубов и других подобных сооружений.

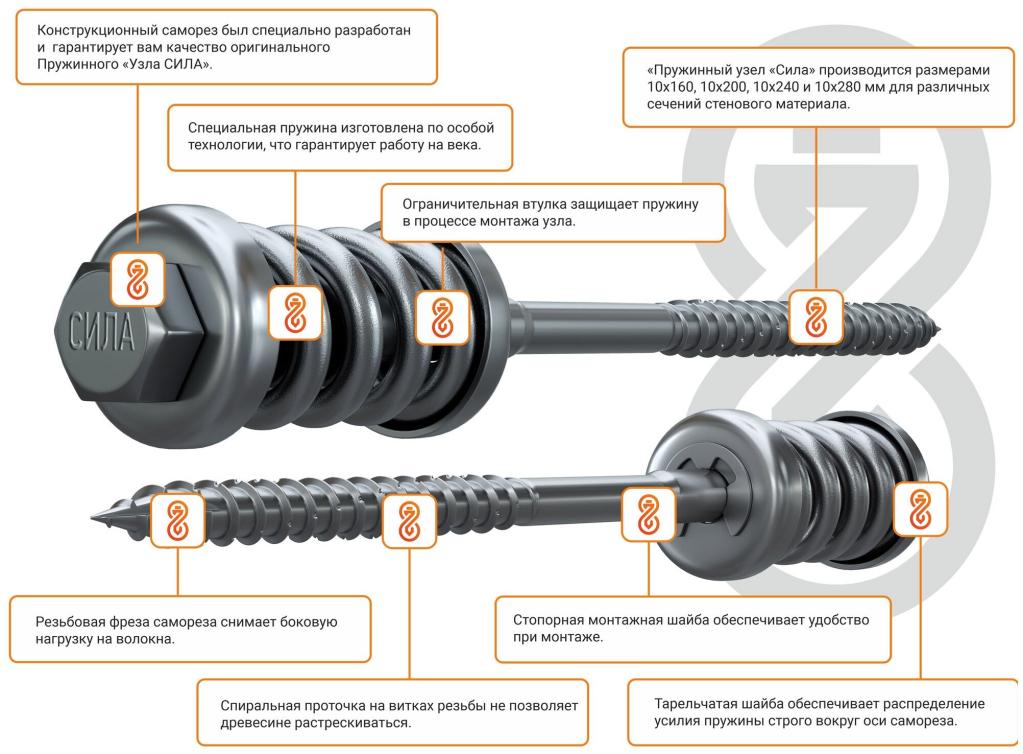

Конструкция и принцип работы

Пружинный узел "Сила" состоит из нескольких элементов:

Самонарезающего винта по дереву собственной разработки
Двух тарельчатых шайб
Стопорной шайбы
Мощной винтовой пружины
Предохранительной втулки

Благодаря встроенной пружине, узел "Сила" создает постоянное усилие, достигающее 130 кг. Это позволяет надежно стягивать и удерживать бревна, брусья и другие элементы конструкции.

В отличие от традиционных соединений с помощью шпилек, гвоздей или нагелей, пружинный узел компенсирует деформации дерева, вызванные набуханием, усадкой, перепадами температуры и другими факторами.

Преимущества пружинного узла "Сила"

К основным достоинствам пружинного узла можно отнести:

Высокую надежность и долговечность конструкций;
Способность компенсировать деформации дерева;
Простоту и скорость монтажа;
Экономию ресурсов за счет сокращения расхода древесины.

"Пружинный узел СИЛА максимально плотно прижимает бревна, профилированный брус, клееный брус или лафет друг к другу в момент монтажа, а создающая мощное напряжение пружина предупреждает появление межвенцовых зазоров."

В отзывах также отмечается высокое качество саморезов, идущих в комплекте с пружинным узлом. Они надежно вкручиваются в древесину без риска растрескивания.

Пружинный узел "Сила" для сборки срубов

Благодаря своим техническим характеристикам и преимуществам, узел "Сила" часто используется при сборке срубов для строительства домов, бань, гаражей.

По сравнению с традиционными врубками, монтаж сруба с помощью пружинных узлов происходит значительно быстрее и не требует высокой квалификации плотников. Кроме того, конструкция получается более прочной и долговечной.

Традиционная врубка	Пружинный узел "Сила"
- Требует высокой квалификации плотников	+ Прост в монтаже, не требует специальных навыков
- Большой расход древесины из-за глубоких пазов	+ Экономия древесины
- Длительность монтажа	+ Высокая скорость сборки

Таким образом, применение пружинных узлов Сила при возведении срубов имеет целый ряд преимуществ.

Установка пружинных узлов "Сила"

Монтаж пружинного узла состоит всего из двух этапов:

Сверление отверстия в бревне или брусе специальным двухзаходным сверлом;
Завинчивание самонарезающего шурупа с помощью шуруповерта или торцевого ключа.

Отверстие сверлится до подъема детали на высоту, что значительно облегчает процесс. Для надежной фиксации, достаточно установить 1 пружинный узел на каждый погонный метр элемента.

При монтаже важно соблюдать правила по расположению узлов: не ближе 15 см от торца бревна и в шахматном порядке в смежных рядах рубленой конструкции.

Благодаря простоте конструкции и технологии монтажа, установку пружинных узлов "Сила" могут выполнять даже непрофессиональные строители.

Характеристики оригинального пружинного узла "Сила"

Рассмотрим подробные технические характеристики пружинного узла производства компании "Сила Центр":

Материал пружины - высококачественная инструментальная сталь по ГОСТ;
Усилие пружины - 320-340 кг сжатия;
Материал шурупа - нержавеющая сталь марки 20Х13;
Прочность на срез у шурупа - не менее 1800 кг.

Отзывы специалистов о пружинном узле "Сила"

Помимо положительных откликов от рядовых пользователей, есть немало положительных отзывов о пружинном узле "Сила" от профессионалов.

Познакомился с этим креплением на выставке в Екатеринбурге, сразу обратил внимание на простоту конструкции, внешний вид. Сразу было видно, что парни на выставке опытные в стройке, запросто рассказали много нюансов, о которых я раньше даже не думал и не слышал, за что особое им спасибо.

Как видно из отзыва опытного строителя, даже профессионалы высоко оценивают технические решения, реализованные в конструкции пружинного узла "Сила".

Дом из бревна со смонтированными пружинными узлами.

Зачем нужен пружинный узел "Сила"

У кого-то может возникнуть резонный вопрос: а зачем вообще нужна эта довольно сложная конструкция, если есть традиционные способы соединения деревянных элементов?

Ответ прост - пружинный узел "Сила" необходим для придания максимальной надежности и долговечности деревянным постройкам. Узел нивелирует такие недостатки древесины, как усадка, набухание, деформации от перепадов температуры и влажности.

Благодаря этому рубленые строения служат значительно дольше, сохраняя все свои эксплуатационные характеристики. То есть узел "Сила" делает деревянный дом по-настоящему крепким и надежным.

Технология производства оригинального узла "Сила"

Рассмотрим, как происходит изготовление запатентованного пружинного узла от компании "Сила Центр":

Вырезка прутка высококачественной легированной инструментальной стали заданной конфигурации;
Горячая объемная штамповка заготовки пружины с заданными характеристиками;
Закалка пружины для повышения прочностных свойств;
Антикоррозийная обработка поверхности пружины;
Контроль качества и испытания готовой пружины в соответствии со стандартами.

Такая многоступенчатая технология с применением современного высокоточного оборудования позволяет добиться стабильно высокого качества и надежности пружинного узла "Сила".

Особенности монтажа пружинного узла "Сила"

Хотя установка пружинного узла достаточно проста, существует ряд нюансов, которые стоит учитывать:

Перед сверлением отверстия необходимо надежно установить деревянный элемент на земле или другой твердой поверхности;
Глубина сверления зависит от длины крепежа и должна точно соответствовать ей;
Для предотвращения растрескивания древесины отверстие сверлится на расстоянии не менее 15-20 см от торца бревна или бруса;
Пружинные узлы в смежных рядах рубленой конструкции должны располагаться вразбежку, в шахматном порядке.

Соблюдение этих немногочисленных правил гарантирует быструю и качественную установку крепежа.

Комплектующие для монтажа пружинного узла

Для облегчения процесса установки пружинного узла компания "Сила Центр" предлагает специальные комплектующие:

Двухзаходное сверло нужного диаметра под конкретную модель крепежа;
Торцевой монтажный ключ соответствующей длины;
Предохранительные стальные шайбы для увеличения опорной поверхности;
Монтажный комплект: сверло + ключ для определенной модели.

Такой подход снимает головную боль по подбору дополнительных инструментов и расходников, все уже включено в набор для монтажа.

Проверка подлинности пружинного узла "Сила"

К сожалению, на рынке встречается немало подделок пружинного узла низкого качества. Как отличить оригинальный узел "Сила"?

Главные отличительные признаки:

Наличие логотипа "Сила Центр" на упаковке и изделии;
Соответствие фактических характеристик, указанным на этикетке узла;
Качество материалов и четкость изготовления элементов;
Наличие штампа ОТК и голографической наклейки на упаковке.

По этим критериям всегда можно отличить оригинальный запатентованный пружинный узел производства компании "Сила Центр".

Транспортировка и хранение пружинного узла

Для сохранения рабочих характеристик и предотвращения коррозии пружинного узла необходимо соблюдать некоторые правила его транспортировки и хранения:

Использовать заводскую упаковку или деревянные ящики при перевозке;
Исключить соприкосновение с влагой и химически активными веществами;
Хранить в сухом помещении при температуре от -40 до +50 градусов Цельсия;
Разгружать изделия аккуратно, без повреждения упаковки.

Соблюдение этих несложных требований гарантирует сохранность эксплуатационных свойств крепежа на долгие годы.

Варианты исполнения пружинного узла "Сила"

Пружинный узел "Сила" выпускается в нескольких модификациях, отличающихся габаритными размерами и характеристиками:

SILA200 - пружинный узел длиной 200 мм под бревна и брус высотой 130-190 мм;
SILA240 - длина 240 мм, для конструкций высотой 190-250 мм;
SILA280 - самый длинный вариант 280 мм под элементы до 360 мм;
SILA-Rex320 и SILA-Rex340 - усиленные модели с пружиной 320-340 кг.

Такая линейка позволяет подобрать оптимальный вариант под любые размеры деревянных деталей.

Материал пружин оригинального узла "Сила"

В конструкции пружин используется высококачественная легированная инструментальная сталь, обладающая высокими прочностными свойствами и стойкостью к коррозии и перепадам температур.

Дополнительно пружины проходят объемную горячую штамповку, закалку, что обеспечивает требуемые характеристики - усилие сжатия от 320 до 340 кг.

Производство саморезов для пружинного узла

Наряду с пружиной важнейшим компонентом конструкции является самонарезной шуруп по древесине собственной разработки компании.

При изготовлении шурупов используется высокопрочная нержавеющая сталь марки 20Х13. Острие шурупа выполнено специальной формы для надежного самоввинчивания без риска раскалывания древесины.

Нюансы эксплуатации пружинного узла

Чтобы пружинный узел прослужил долгие годы, в процессе эксплуатации стоит придерживаться ряда рекомендаций:

Избегать механических воздействий, способных деформировать пружину;
Не допускать попадания химически активных веществ, вызывающих коррозию;
При необходимости демонтажа лучше заменить узел, чем пытаться его извлечь.

Пружинный узел рассчитан на весь срок службы конструкции, поэтому главное - исключить небрежную эксплуатацию.

На рынке представлено несколько аналогов пружинного узла "Сила". Рассмотрим их основные отличия:

Узел Бояринцева

Более ранняя разработка, уступает по характеристикам пружины и самореза;
Не всегда стабильное качество ввиду меньшего опыта производства.

Узел "Мир крепежа"

Производится по схожей технологии, но отстает по применяемым материалам;
Более высокая стоимость продукции при сравнимых характеристиках.

Таким образом, пружинный узел Сила по качеству и техническому уровню превосходит большинство конкурентных решений при оптимальном соотношении цены и качества.
