Датчики парктроника "Паркмастер": инструкция по установке

Парктроник "Паркмастер" - парковочный радар, определяющий наличие препятствий позади автомобиля при его парковке. На современных рынках можно встретить десятки подобных приборов, различающихся по цене, функциональности и многим другим особенностям.

Особенности парктроника

Для всех парктроников "Паркмастер" характерны схожие функции и параметры, вне зависимости от конкретной модели:

• В комплекте с прибором поставляются четыре круглых датчика диаметром 22 мм. Устанавливаются датчики в задний бампер.

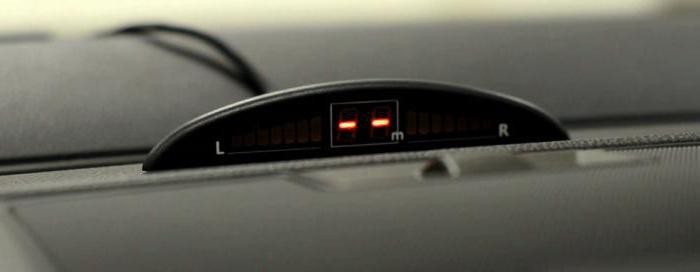

• LED-дисплей, идущий в комплекте с парктроником, может устанавливаться в любом месте салона автомобиля. Функционал экрана позволяет изменять типы отображения данных.
• Громкость звуковых оповещений регулируется водителем в настройках парктроника "Паркмастер".
• На экран дисплея выводится расстояние до объектов позади автомобиля (в метрах), направление, в котором располагается препятствие. Имеются две шкалы данных с делениями.
• Отличительной чертой датчиков парктроника "Паркмастер" является высокая скорость и точность замера расстояния.
• Центральные контроллеры выявляют объекты в диапазоне от 0,3 метра до 3,0 метров, боковые - от 0,3 метра до 1,5 метра.
• Источником питания для датчиков устройства служат аккумуляторы с напряжением 10-15 Вольт, благодаря чему установку парктроника "Паркмастер" можно осуществлять в любые марки и модели легковых автомобилей.
• Устройство функционирует в широком температурном диапазоне - от -35 до +75 градусов Цельсия.

Комплектация

Большинство моделей парктроника "Паркмастер" поставляется в следующей комплектации:

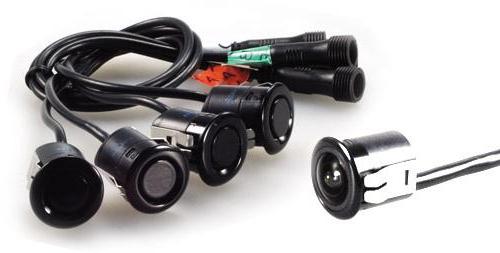

• черные или серебристые ультразвуковые контроллеры в количестве четырех штук;
• управляющий модуль, принимающий и передающий сигналы;
• LED-дисплей со встроенным динамиком;
• специальная фреза, при помощи которой в бампере автомобиля проделываются отверстия;
• набор стяжек и проводов;
• инструкция;
• гарантийный талон.

Преимущества парктроников

Отзывы о парктронике "Паркмастер", оставляемые автовладельцами, использующими данные гаджеты на протяжении длительного времени, подтверждают следующие преимущества:

1. Доступная стоимость. В сравнении с радарами других марок, цена на "Паркмастер" остается в приемлемых пределах.
2. Простота и легкость монтажа. Установка радара может осуществляться владельцем транспортного средства без привлечения специалистов.
3. Понятная инструкция по эксплуатации. Все требования и рекомендации по установке и дальнейшему использованию подробно изложены в мануале.
4. Парктроник может размещаться под зеркалом заднего вида.

Недостатки

К сожалению, у заднего парктроника "Паркмастер" имеются и минусы:

1. Многие водители отмечают такую неприятность, как ложные срабатывания системы. К примеру, в процессе передвижения мимо различных препятствий на расстоянии порядка одного метра парктроник предупреждает владельца авто о вероятной опасности. Подобной неисправностью страдает не один, а все датчики устройства.
2. Определение расстояния до препятствия у некоторых моделей занимает слишком большое время. В таких ситуациях водителю приходится ставить автомобиль на ручной тормоз и ждать срабатывания радара. Из-за того что на определение расстояния уходит 15-20 секунд, автовладельцы вынуждены очень медленно и аккуратно парковаться.
3. Плохо проработанная функция голосового оповещения. Парктроник может оповестить о наличии препятствия буквально за несколько сантиметров до него. С подобной ситуацией чаще всего сталкиваются владельцы новых устройств, при этом замена управляющего модуля в такой ситуации не позволяет устранить проблему.

Установка парктроника "Паркмастер"

Монтажом парковочного радара может заниматься владелец автомобиля, не прибегая к услугам сервисных центров и специалистов. Установка устройства выполняется следующим образом:

1. Монтируется управляющий блок. Его можно установить как в багажнике, так и в салоне автомобиля.
2. Определяется местоположение датчиков парктроника на бампере, при этом бампер снимается, моется и высушивается. Места установки сенсорных контроллеров отмечаются карандашом или маркером. Сперва располагают крайние датчики на радиусных частях бампера, после чего расстояние между ними делится на три части. Оставшиеся два сенсора размещаются между крайними контроллерами. При этом количество самих датчиков может варьироваться в зависимости от конкретной модели парктроника.
3. Сенсоры размещаются на высоте полуметра, однако данный параметр может изменяться. Рекомендуемая высота указывается в инструкции к парктронику "Паркмастер". Отверстия, в которые будут вставляться датчики, высверливаются идущей в комплекте фрезой строго перпендикулярно плоскости бампера.
4. Контроллеры устанавливаются в готовые отверстия с внешней стороны бампера. С внутренней стороны пропускают все провода, после чего крепят сами сенсоры при помощи стопорных колец, силикона или клея. При этом желательно заранее промаркировать все сенсоры - это позволит не ошибиться в дальнейшем при их диагностике или ремонте.
5. Все провода от датчиков объединяются в единый жгут, который подключается к жгуту бортовой проводки. Все шнуры желательно зафиксировать изолентой или специальными крепежами. Проводка пропускается через багажник автомобиля. Бампер возвращается на законное место только после того, как все элементы парктроника будут установлены.
6. В комплекте с "Паркмастером" поставляется схема подключения контроллеров, на основании которой к управляющему модулю подсоединяются все сенсорные датчики. Затем осуществляется подключение дисплея, который размещается на видном и удобном для водителя месте. Крепится экран к поверхности автомобиля при помощи двустороннего скотча.

Разновидности парктроников

Все модели парковочных радаров отличаются друг от друга количеством датчиков, особенностями установки сенсоров и способом оповещения водителя о препятствии на пути. Современные парктроники устанавливаются одновременно с камерами заднего вида, что позволяет выводить на дисплей магнитолы изображение с камеры и определять расстояние до препятствия с высокой точностью.

В некоторых моделях парковочных радаров датчики заменены на плоскую ленточную антенну. Такие устройства носят название ленточных и размещаются внутри бампера машины.

Парктроники с двумя датчиками

Количество сенсорных контроллеров у парктроников "Паркмастер" может варьироваться от 2 до 8. Стоимость как самого устройства, так и его установки напрямую зависит от количества сенсоров. Размещать их можно как на переднем, так и заднем бампере автомобиля.

Системы с двумя датчиками чаще всего приобретаются для компактных машин и устанавливаются на задний бампер. Минусом таких парковочных радаров является достаточно большая мертвая зона, из-за которой они не фиксируют многие препятствия.

Парктроники с 3 и 4 датчиками

Подобные модели парковочных радаров устанавливаются также на задний бампер автомобиля, при этом количество датчиков зависит от конструктивных особенностей машины. Парктроник, к примеру, может реагировать на запасное колесо внедорожника, установленное над задним бампером.

Парктроники с 6 и 8 датчиками

Контроллеры подобных радаров устанавливаются не только на задний, но и на передний бампер, благодаря чему система оповещает водителя о препятствиях как спереди автомобиля, так и позади.
