Винтовая лестница своими руками: чертеж, выбор материалов и изготовление

Винтовая лестница представляет собой довольно компактную конструкцию, которая сочетает высокую прочность и невероятную легкость, а также привносит в интерьер необычность и оригинальность. Помимо прочего, она обладает множеством других преимуществ, которые выражены в практичности и возможности сооружения своими руками.

Особенности изготовления

Винтовая лестница для дачи на второй этаж может стать изысканным компонентом помещения, но для того чтобы это утверждение было верно, рекомендуется сделать пролет с шириной не менее 100 см. В этом случае ширина самой конструкции окажется немного больше 2 м. Это верно, если несущая опора будет обладать диаметром в пределах от 20 до 50 мм.

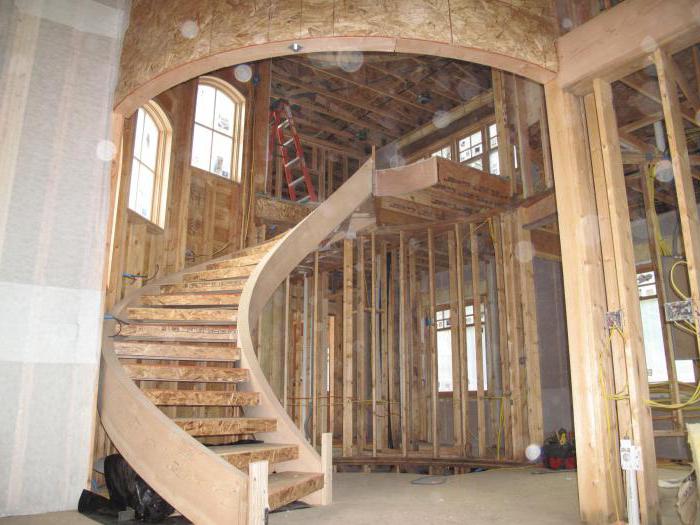

Довольно надежным и недорогим вариантом, который является сегодня одним из распространенных, считается конструкция с опорой и закрепленными на ней ступенями. Еще один вид лестницы имеет гнутоклееные поручни, на которых крепятся ступени без опоры в центре. Такая конструкция гораздо дороже, а при ее сооружении нужно будет потратить много сил. Лестничный винт, взятый в горизонтальной плоскости, будет обладать формой многоугольника или круга. В первом случае речь идет о конструкции, которая располагается около стены. Для установки ступеней необходимо сделать углубления в вертикальной поверхности, где будут подготовлены закладки для монтажа.

Выбор материала

Если вы решили изготовить винтовую лестницу своими руками, чертеж этой конструкции для начала рекомендуется подготовить. Довольно важным этапом является выбор материала, ведь именно он определяет долговечность и прочность конструкции. В роли основного несущего элемента выступает металлическая или асбоцементная труба, на которую будут крепиться ступени. Использовать для этого можно один из нескольких видов соединений:

• болты;
• муфты;
• сварка.

Иногда при изготовлении опоры используются следующие материалы:

• древесина;
• камень;
• бетон;
• кирпич.

А вот перила следует изготовить из древесины твердых пород, однако можно использовать и металл. Некоторые мастера комбинируют эти решения. Ступени можно изготовить из:

• ясеня;
• дуба;
• бука;
• металла.

Однако встречаются и пластмассовые, а также стеклянные ступени.

Как сделать лестницу?

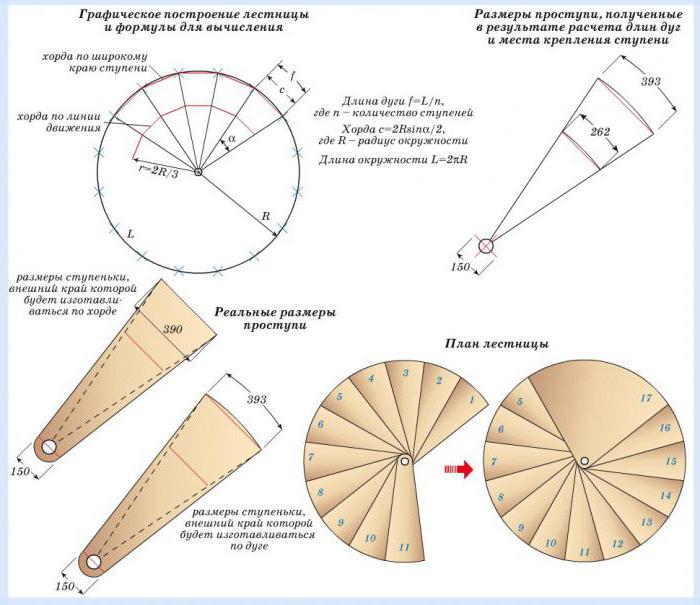

Винтовую лестницу своими руками, чертеж которой представлен в статье, вы можете изготовить. Для того чтобы обеспечить надежность, долговечность и безопасность, следует придерживаться определенных рекомендаций. Так, лестница, у которой внутренняя кромка будет являться свободной, уменьшает вероятность соскальзывания при использовании узкой части. Этот вариант называется конструкцией без вертикальной плоскости, она имеет высокий уровень безопасности. Подниматься и спускаться по лестнице лучше в центре ступени, в этом случае их ширина должна составить 20 см. Если от центральной опоры отмерить расстояние, то оно будет равно 15 см, а ширина ступени будет эквивалентна 10 см. Их длина зависит от назначения лестницы.

Если использовать конструкцию вы планируете редко, то можно ограничиться размером, равным 0,6 м, при этом диаметр будет равен 1,4 м. А вот рекомендованный размер немного больше, для ступеней он составляет 0,8 м, тогда как диаметр равен 2 м. Когда осуществляется расчет проектных данных, необходимо учитывать, что высота для прохода должна обеспечивать возможность использования следующего витка. Вышеупомянутый параметр в связи с этим должен составить 2 м.

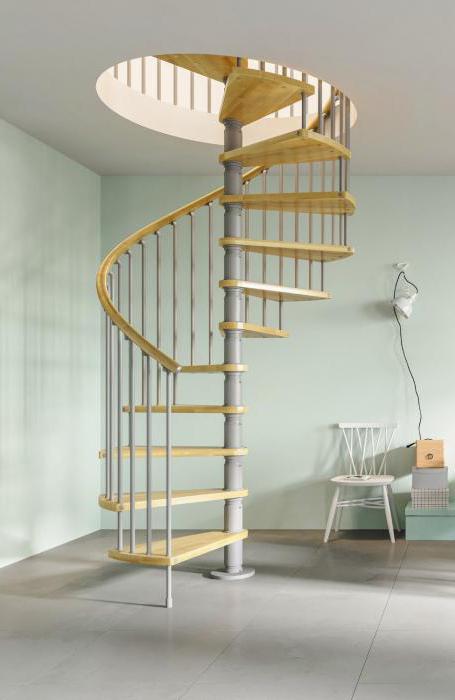

Создавая винтовую лестницу своими руками, чертежи которой вы сможете отыскать в статье, для центральной опоры вы можете использовать металлическую толстостенную трубу. Ее диаметр может составить примерно 50 мм, что придаст конструкции надежность. Опора устанавливается вертикально. Она должна нести всю нагрузку. Когда вы будете использовать деревянное покрытие, стойка должна быть укреплена анкерными болтами. Крепление можно обеспечить ещё и методом заливки бетоном с использованием растяжек.

Рекомендации специалиста по проведению работ

Деревянная винтовая лестница создается с учетом фиксации ступеней на центральной стойке. Для этого нужно просверлить отверстия с узкой стороны ступеней. Их диаметр должен быть равен диаметру стойки. Ступени и монтируются с помощью втулок, а их высота должна быть равна высоте вертикальной плоскости. Втулки и горизонтальные плоскости прокладываются шайбами, которые будут исключать деформацию.

Размер втулок определяется методом прибавления размера всех шайб, в противном случае высота сооружения получится больше предварительных данных. С учётом проема в перекрытии вы должны определить длину ступеней. Их число удастся получить, если разделить высоту конструкции на 20 см. Последнее значение – это шаг между ступенями. Важно при этом прибавить ещё и их толщину.

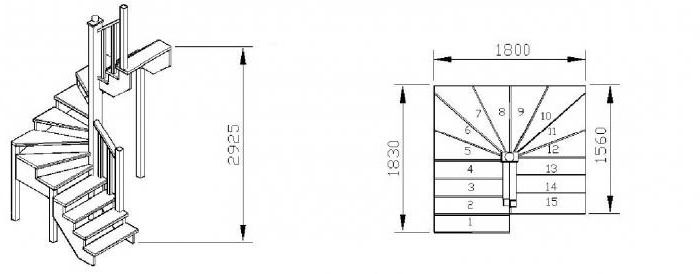

Если вы решили выполнить винтовую лестницу своими руками, чертежи для начала необходимо рассмотреть, чтобы составить свой. Для придания конструкции прочности ступени укладываются с нахлестом на предыдущие и фиксируются кронштейном, который ставится между смежными краями.

Последовательность монтажа

Сборка проводится по определенному алгоритму. На первом этапе необходимо установить несущую стойку, затем монтируются ступени и втулки. После предстоит установить ступени с учётом их начального и конечного положения. Заключительным шагом станет фиксация кронштейнов. Затем предстоит еще и установить крепёж верхней ступени, а фиксация осуществляется к перекрытию. После этого останется лишь установить перила и поручни.

Изготовление металлической лестницы

Рассматривая винтовые лестницы экономкласса, вы обязательно должны обратить внимание на металлические конструкции. Однако перед началом работ следует учесть некоторые минусы, например, невозможность занести на второй этаж габаритную мебель. Кроме того, на такой лестнице с трудом смогут разойтись два человека, зато изделие можно установить на минимальной площади, кроме того, оно отлично подходит для подъема на чердак. Изготовление может вестись по разным техникам обработки металла:

• сварка;
• литье;
• ковка.

Выбор металла

Прежде чем установить винтовую лестницу в частном доме, вы должны определиться с тем, какой металл лучше использовать. Наиболее популярны сегодня чугунные изделия, которые могут стать настоящим украшением дома. Они надежны, прочны и добротны, кроме того, очень красивы. Единственными их недостатками вступают сложность изготовления и дороговизна. Поэтому для самостоятельного производства лучше использовать дешевую и практичную сталь. Однако в расчет можно принять ещё и алюминий, но чаще всего он используется для комплектующих, например, перил, а вот для несущих элементов и вовсе не подходит.

Выбор конструкции

Металлическая винтовая лестница представлена несколькими конструкции, которые отличаются друг от друга устройством несущего элемента. Таким образом, изделие может устанавливаться на:

• косоурах;
• тетивах;
• больцах.

Первая разновидность предусматривает укладку ступеней на несущую балку и фиксацию на ней. Торцы при этом остаются открытыми. Если же конструкция имеет несущий элемент в виде тетивы, а ступени фиксируются на внутренней стороне несущих балок, торцы при этом остаются скрытыми. Несущая балка может отсутствовать, если лестница устанавливается на больцах. Ступени крепятся к стене болтами. Иногда такая конструкция обладает центральной опорой, а крепление ступени между собой осуществляется больцами.

Проектирование

Металлическая винтовая лестница перед началом изготовления должна быть спроектирована. Расчёт при этом делается на удобство и безопасность эксплуатации. Например, расстояние между витками должно составить 2 м минимум, в противном случае можно зацепиться головой за верхние ступени.

Для того чтобы передвигаться было удобно, высоту подступенка следует сделать равной 15-19 см. Важно учитывать ещё и глубину проступи. Для главных лестниц этот параметр находится в пределах от 25 до 30 см. Если же речь идет о служебной конструкции, то это значение можно уменьшить. Заниженная глубина проступи может стать причиной того, что нога соскользнет со ступени.

Особенности изготовления металлической лестницы

Перед тем как сделать винтовую лестницу, вы должны подготовить металлический профиль с прямоугольным сечением. Из него необходимо вырезать косынки, длина которых будет равна высоте подступенка. Другие косынки будут составлять глубину проступи. Косынки свариваются между собой под прямым углом, в итоге вы получите каркас в форме лесенки.

Если вы задались вопросом о том, как сделать винтовую лестницу с открытым каркасом, который будет виден, то со сварочными швами необходимо работать максимально тщательно, чтобы их не было заметно. Готовая конструкция окрашивается эмалью. На следующем этапе можно приступать к установке деревянных ступеней.

С помощью саморезов к профилю крепится проступь. Зафиксировать ее можно и с помощью уголков, которые находятся во внутренней части каркаса. Конструкцию обязательно следует дополнить ограждением, для этого по внешней стороне нужно установить перила из нержавеющей стали, которые прикручиваются к каркасу ступени. Стена в нижней части защищается калошницей.

В заключение

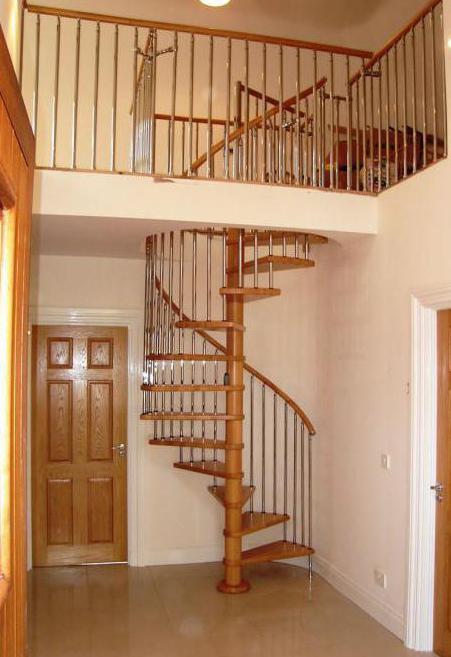

Винтовая лестница из дерева станет отличным решением для загородного дома или постройки на даче. Это обусловлено тем, что упомянутый материал можно вписать в любой интерьер, он является экологичным, кроме того, с ним легко работать. А вот особенностью винтовой лестницы является то, что она не занимает много места. Стоимость такой конструкции окажется меньше цены на сооружение маршевого варианта. Деревянная винтовая лестница эффективна в домах или квартирах, где нет интенсивного движения, поэтому подняться на второй этаж по ней можно будет спокойно.
