Анкерные болты – особо прочное крепление

Крепежные изделия на рынке современных стройматериалов могут удовлетворить любые требования потребителя. Анкерные болты представлены в широком ассортименте для решения самых разных задач. Удобство и быстрота монтажа позволяют применять такой вид крепежных изделий как в промышленных масштабах, так и домашних условиях.

Анкер

В переводе с немецкого анкер (Anker) – это якорь. Такое название раскрывает суть крепежного устройства. Анкерные болты закрепляются в основании и предназначены для удерживания на нем какой-либо конструкции.

Он представляет собой крепежную промежуточную деталь (чаще всего металлическую), предназначенную для удержания или закрепления тяжелых элементов.

Классификация

Анкерные болты имеют несколько классификаций:

• По технике введения анкерного болта: лепестковые, забивные, бурильные, винтовые.
• По способу заделки места крепежа: с расширением, с бурением, трубчатые.
• В зависимости от конструкции основного элемента: стержневые, цилиндрические, проволочные.
• По периоду эксплуатации: постоянные или временные.
• По виду крепежа: механические и химические анкеры.

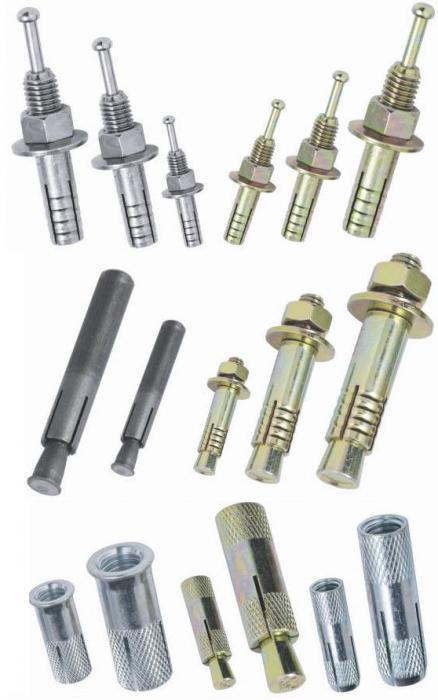

В свою очередь, механические анкеры могут быть:

• закладные;
• распорные;
• забивные;
• клиновые;
• рамные;
• анкер-шпилька;
• анкерные болты с кольцом или крюком;
• фасадные;
• потолочные;
• пружинные.

Химические анкеры имеют усиленное сцепление с основой за счет дополнительного использования клеев и синтетических смол.

Все это многообразие крепежа попадает под определение "анкерные болты". ГОСТ дает описание всех перечисленных типов. Под каждую конкретную задачу подбирается специальная конструкция и размер анкерного болта с учетом целого ряда показателей. В ГОСТе четко указывают все параметры изделия:

• шаг, диаметр и длину резьбы;
• длину стержня;
• длину сгиба;
• длину крюка или диаметр кольца;
• глубину заложения стержня;
• вес анкерных болтов;
• размер гайки;
• размер шайбы;
• особенности конструкции;
• способ крепления.

От правильности подбора крепежа будет зависеть надежность и долговечность всей конструкции.

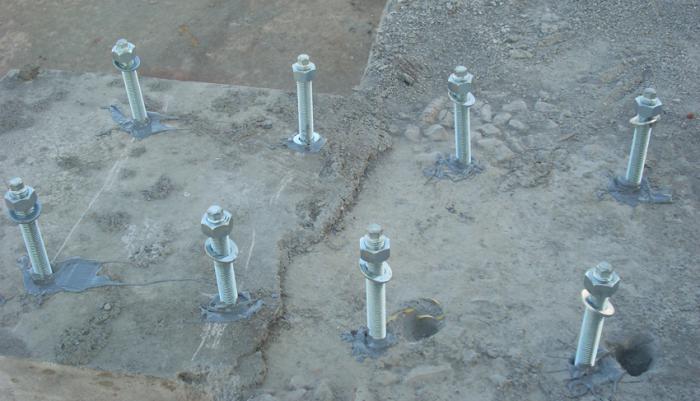

Монтаж

Любое крепление тщательно подбирается под определенный вид конструкции.

Чтобы установить крепление, под него сначала необходимо высверлить отверстие. Диаметр сверла подбирается по размеру анкера. Втулка не должна свободно «гулять», иначе распорный механизм не сможет выполнять свою функцию.

Затем отверстие тщательно очищают от пыли и мелкого мусора, обычно при помощи пылесоса. Это существенно облегчит установку крепежа, особенно если механизм двухраспорный.

Для надежности перед окончательным закреплением навесного изделия сначала следует затянуть болт гаечным ключом до отказа. Шпилька примет рабочий режим, после этого откручивают гайку (шпилька надежно «сидит» в основании), навешивают нужную конструкцию и снова затягивают крепеж гайками.

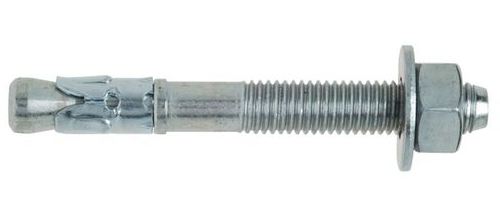

Анкерный болт с гайкой

Он предназначен для надежной фиксации различных элементов. Это одно из самых мощных креплений.

Конструкция несложная, но надежная и хорошо продуманная. В качестве главного элемента выступает распорная шпилька. С одной стороны она имеет форму конуса, а на другом конце - метрическую резьбу. Сама шпилька находится в специальной металлической втулке с прорезями.

Принцип действия основан на распоре: при закручивании гайки, конусообразный конец входит во втулку, распирая ее в отверстии. Анкер снабжен стопорной шайбой, не позволяющей при затягивании гайки углубляться ей в отверстие.

Анкерный болт с гайкой широко используется при монтаже бытовых и промышленных кондиционеров. Они легко выдерживают большой вес конструкции и надежно закрепляют ее на отвесной стене.

Виды разрушения крепежа

Максимальная нагрузка на анкер зависит от размера самого изделия и прочности основания. На любом из них есть маркировка. Можно легко рассчитать нагрузку и подобрать нужные анкерные болты. ГОСТ распространяется на все виды крепежа, вне зависимости от конструктивного решения, способа установки в основание, закрепления и условий эксплуатации.

Несмотря на надежность анкера, есть несколько вариантов его возможного разрушения:

• Вырывание анкера из материала основания. При этом сам анкер не разрушается. Болты могут быть вырваны как частично, так и целиком.
• Еще один вид вырывания - при котором анкер тянет за собой часть основания. В этом случае разрушается материал основания (бетон, кирпич), в котором находится крепеж.
• Выгорание или плавление анкера, связанное с воздействием высоких температур, не предусмотренных для такого соединения.
• Коррозия материала может частично или полностью разрушить анкерные болты. Это возможно при нарушении условий эксплуатации изделия.
• Срез анкера. Выглядит как полное разрушение крепежного устройства по линии "закрепляемый элемент – основание". Происходит из-за превышения допустимой нагрузки.

Цены

При выборе надежного и долговременного крепежа приобретают анкерный болт. Цена будет зависеть от целого ряда показателей:

• размера крепежа;
• его назначения;
• материала изготовления;
• модели;
• количества закупаемых изделий (опт всегда дешевле);
• марки производителя.


Разброс цен велик, например, один анкерный болт из нержавеющей стали Climbing Technology Anchor Bolt 8 обойдется в 10,3 $. Крепежное изделие First Ascent 90Х10 мм будет стоить 2,3 $, анкерный болт с гайкой размером 8х65 – всего 6 центов.

Разнообразие размеров, материала, из которого изготовлен крепеж, его надежность (при правильном расчете нагрузки) и долговечность обеспечивают устойчивый спрос на изделие.
