С2000-ПИ: выбор и применение преобразователя интерфейсов

Все чаще при проектировании систем безопасности возникает необходимость в преобразовании интерфейсов. Устройство С2000-ПИ позволяет решить эту задачу оптимальным образом. Давайте разберемся, в чем его преимущества и особенности применения.

Назначение и возможности С2000-ПИ

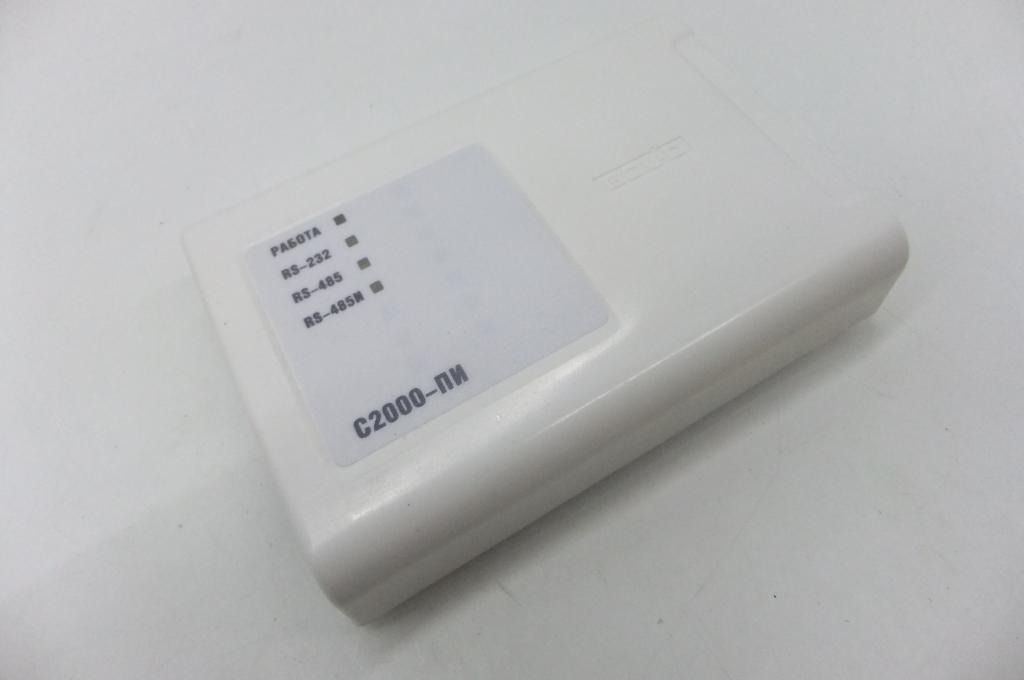

С2000-ПИ - это преобразователь интерфейсов, предназначенный для работы в системах безопасности и охранной сигнализации. Он выполняет следующие основные функции:

• Преобразование интерфейса RS-232 в RS-485
• Удлинение линии интерфейса RS-485
• Гальваническая развязка линии RS-485
• Защита от коротких замыканий в линии RS-485

С2000-ПИ может работать в двух режимах: преобразователя и повторителя интерфейса RS-485. В режиме преобразователя он осуществляет преобразование сигналов из RS-232 в RS-485, в режиме повторителя усиливает и регенерирует сигнал в линии RS-485 для ее удлинения.

При передаче данных С2000-ПИ работает в полудуплексном режиме, автоматически определяя направление потока. Входящие и исходящие данные, а также короткие замыкания в линии индицируются светодиодами на корпусе преобразователя.

Электропитание С2000-ПИ может осуществляться как от USB-порта компьютера, так и от внешнего источника постоянного тока с напряжением от 10 до 28 В. Преобразователь рассчитан на непрерывную круглосуточную работу в составе систем безопасности. Корпус предназначен для настенного крепления.

Технические характеристики

Рассмотрим основные технические характеристики преобразователя интерфейса С2000-ПИ:

Как видно из технических данных, С2000-ПИ обеспечивает высокую скорость обмена по интерфейсу RS-485 на расстояние до 1,2 км, надежную гальваническую развязку и защиту от перенапряжений. При этом преобразователь рассчитан на работу в широком температурном диапазоне и непрерывную круглосуточную эксплуатацию.

Подключение С2000-ПИ

Рассмотрим особенности подключения преобразователя интерфейсов С2000-ПИ.

Схемы подключения

В зависимости от выполняемых функций, схемы подключения С2000-ПИ различаются:

• При работе в режиме преобразователя RS-232 в RS-485 С2000-ПИ подключается между устройством с интерфейсом RS-232 (например, компьютер) и приборами системы Орион по интерфейсу RS-485.

• В режиме повторителя интерфейса RS-485 С2000-ПИ включается в разрыв магистрали RS-485 для увеличения ее длины.

Подробные схемы подключения приведены в инструкции на С2000-ПИ.

Настройка и подключение к компьютеру

Для подключения С2000-ПИ к компьютеру по RS-232 необходимо выполнить следующие действия:

1. Установить драйвер USB-COM для преобразователя
2. Подключить С2000-ПИ к компьютеру по USB
3. Настроить в программе виртуальный COM-порт
4. Подключить выход RS-485 к контроллеру по магистрали RS-485

После этого преобразователь будет готов к работе.

Подключение к приборам Орион

При использовании С2000-ПИ в составе ИСО Орион нужно учитывать ряд особенностей:

• Настроить скорость обмена данными в соответствии с подключенным оборудованием Орион
• Установить в программном обеспечении Орион параметры подключения через С2000-ПИ
• Проверить наличие связи контроллера со всеми подключенными по С2000-ПИ устройствами

При соблюдении рекомендаций С2000-ПИ обеспечит надежную связь компьютера с оборудованием Орион через интерфейс RS-485.

Дополнительные модули и аксессуары

Для расширения возможностей преобразователя интерфейсов С2000-ПИ выпускается ряд дополнительных устройств:

• Модули С2000-БИ и С2000-БИ исп.02 - блоки интерфейсные, обеспечивающие гальваническую развязку и контроль линии RS-485.

• Блоки питания резервированные и без резерва мощностью до 60 Вт.

• Комплекты монтажных частей для установки С2000-ПИ в шкафы различного размера.

• Модули защиты от импульсных перенапряжений и электромагнитных помех.

Применение дополнительных устройств повышает отказоустойчивость системы и удобство монтажа С2000-ПИ.

Эксплуатация и обслуживание

Рассмотрим основные моменты, связанные с эксплуатацией и обслуживанием преобразователя интерфейсов С2000-ПИ.

Правила техники безопасности

При монтаже и обслуживании С2000-ПИ следует соблюдать следующие меры предосторожности:

• Отключить питание перед подключением проводов
• Избегать попадания влаги в корпус преобразователя
• Выполнять заземление корпуса в соответствии с требованиями
• Не включать С2000-ПИ при наличии внешних повреждений

Это позволит минимизировать риски для персонала и оборудования при монтажных и ремонтных работах.

Техническое обслуживание

Регламент технического обслуживания С2000-ПИ включает:

1. Проверку целостности корпуса и кабельных вводов - 1 раз в год
2. Проверку надежности крепления и контактных соединений - 1 раз в год
3. Проверку работоспособности по внешним признакам - 1 раз в 6 месяцев
4. Очистку корпуса от загрязнений по мере необходимости

Плановое техобслуживание увеличивает срок службы С2000-ПИ и снижает вероятность отказов.

Возможные неисправности

К типовым неисправностям С2000-ПИ относятся:

• Отсутствие связи по интерфейсу RS-485
• Нестабильный обмен данными
• Отсутствие индикации на корпусе
• Отсутствие питания преобразователя

При возникновении неисправностей рекомендуется проверить: целостность кабельных соединений, надежность контактов, наличие питающих напряжений, отсутствие внешних повреждений. При обнаружении дефектов следует обратиться в сервисный центр.

Ремонт и гарантийное обслуживание

Ремонт вышедших из строя С2000-ПИ осуществляется в сертифицированных сервисных центрах. Срок гарантии составляет 5 лет с момента выпуска при соблюдении правил эксплуатации.

Для продления срока службы рекомендуется периодически очищать корпус С2000-ПИ от пыли, контролировать температурный режим и вовремя заменять аккумуляторы резервного питания.

C2000-ПИ в системе "Орион"

Рассмотрим особенности применения преобразователя интерфейсов С2000-ПИ в составе оборудования системы "Орион".

С2000-ПИ часто используется в ИСО Орион для сопряжения компьютера с контроллером по интерфейсу RS-485. Благодаря гальванической развязке преобразователь обеспечивает помехозащищенность этого соединения.
