Автоматические выключатели 3-полюсные: назначение, принцип действия, выбор

Автоматические выключатели 3-полюсные - это устройства защиты бытовой и промышленной электропроводки от перегрузок и коротких замыканий. Они позволяют предотвратить повреждение оборудования и возникновение пожароопасных ситуаций. В этой статье мы подробно разберем назначение, принцип действия и особенности выбора 3-полюсных автоматов. Узнаете, какие модели считаются лучшими, и где можно приобрести качественный товар по оптимальной цене.

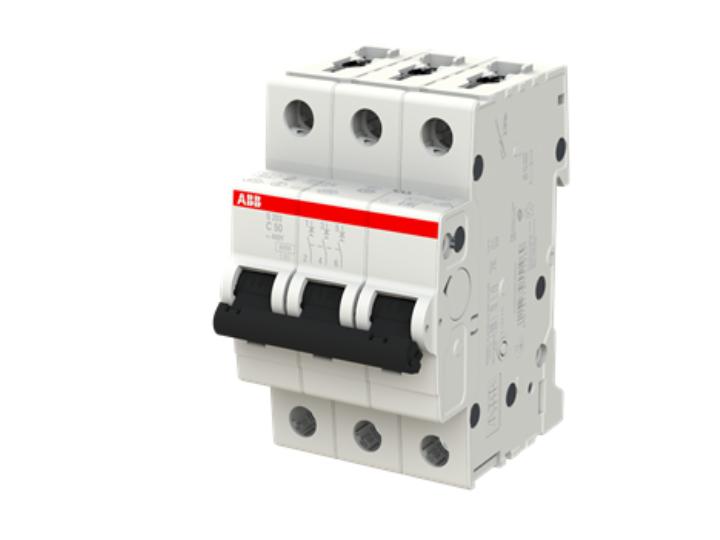

Назначение и устройство 3-полюсных автоматических выключателей

Автоматические выключатели 3-полюсные предназначены для защиты трехфазных электрических сетей. В отличие от одно- и двухполюсных моделей, они отключают все три фазы одновременно. Это необходимо в случае, когда к сети подключено трехфазное оборудование большой мощности - двигатели, насосы, электрокотлы и т.д.

Конструктивно автоматический выключатель 3 полюсный состоит из трех независимых расцепителей, объединенных общим ручным приводом. Каждый расцепитель отвечает за свою фазу. При возникновении аварийной ситуации (перегрузки или короткого замыкания) хотя бы на одной из фаз, срабатывает соответствующий расцепитель и размыкает все три полюса.

Таким образом обеспечивается полное отключение потребителя от сети. Это позволяет избежать выхода из строя дорогостоящего трехфазного оборудования.

Выбор 3-полюсного автоматического выключателя

Чтобы 3-полюсный автомат надежно выполнял свои функции, очень важно правильно подобрать модель. Рассмотрим основные критерии выбора.

Номинальный ток

Параметр, характеризующий максимальную длительную нагрузку, которую способен выдержать автомат без срабатывания. Номинальный ток 3-полюсного автомата выбирают исходя из мощности подключаемого оборудования с запасом 20-25%.

Тип расцепителя

Бывают тепловые, электромагнитные и комбинированные. Тепловые реагируют на нагрев проводника при длительных перегрузках, электромагнитные - на резкие броски тока при коротких замыканиях. Комбинированные объединяют оба механизма.

Категория применения

Характеризует быстродействие срабатывания автомата при возникновении короткого замыкания. Для бытовых целей подходит категория C (от 5 до 10 кА), для промышленных - категория D (свыше 10 кА).

Также обращают внимание на количество полюсов (2, 3, 4), тип контактов (разъемные, не разъемные), наличие механической блокировки от случайного включения и другие характеристики.

Обзор популярных марок 3-полюсных автоматов

Рассмотрим несколько наиболее известных производителей автоматических выключателей.

ABB

Швейцарский концерн, мировой лидер в производстве средств электроавтоматики. Выключатели ABB отличаются высочайшим качеством и надежностью, но имеют достаточно высокую цену.

Schneider Electric

Французская компания, также являющаяся одним из лидеров мирового рынка. Автоматы Schneider Electric находятся на одном уровне с ABB по качеству, но чуть дешевле по цене.

Legrand

Еще один французский гигант в области электротехники. Предлагает большой выбор 3-полюсных автоматов в разных ценовых сегментах - от бюджетных до премиум класса.

ИЭК

Крупнейший российский производитель электротехнического оборудования. Выключатели ИЭК отличаются оптимальным соотношением цены и качества.

Также популярны марки автоматических выключателей 3 полюсных 25а CHINT, ВА47-29, ВА88-40 и другие. При выборе ориентируйтесь на отзывы, опыт эксплуатации знакомых и рекомендации специалистов.

В целом, при выборе 3-полюсного автомата важно учитывать требования вашего объекта по мощности и категории применения. А также ориентироваться на оптимальное соотношение цены и качества.

Проверка перед покупкой

Чтобы не купить подделку, при покупке стоит:

1. Внимательно рассмотреть автомат. Оригинальный товар должен полностью соответствовать изображению.
2. Проверить наличие необходимых сертификатов и деклараций соответствия.
3. Уточнить у продавца наличие фирменной упаковки и инструкции на русском языке.
4. Тщательно проверить товар и сохранить упаковку на время гарантии.

Если вы придерживаетесь этих несложных правил, то сможете купить качественный оригинальный товар по выгодной цене.
