Металлическая ферма. Металлические конструкции

Металлическая ферма изготавливается из стальных профилей, наиболее часто используется для этого уголок. Если предстоит обустроить более тяжелую конструкцию, то профиль должен иметь тавровое или двутавровое сечение. Для гидротехнических сооружений используется круглое сечение, а также профильная труба. Стропильная металлическая ферма достаточно широко применяется в конструкциях для перекрытия зданий, наиболее часто ширина пролета превышает 24 метра.

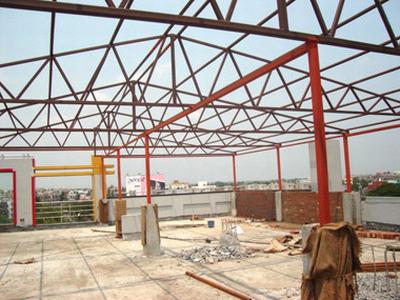

Конструктивные особенности стропильной металлической фермы

Металлическая ферма имеет качества жесткости и прочности, которые обеспечиваются формой. Наиболее распространенным считается вариант, который имеет в составе прутья, среди них располагаются параллельно направленные элементы, которые обладают зигзагообразной формой. Благодаря подобной компоновке даже при незначительном расходе материала сопротивляемость системы повышается во много раз.

Главные конструктивные элементы

Металлическая ферма состоит из стоек, раскосов, а также решетки. Узловое соединение составляющих производится методом примыкания одного элемента к другому. Стержни решетки крепятся к поясам с помощью сварки или фасонных элементов. Помимо стропильных, могут быть и подстропильные. Их применяют в качестве опоры для несущих перекрытий и конструкций, что верно, если между колоннами оказывается большее расстояние, чем между балками.

Разновидности ферм по решеткам и поясам

Металлическая ферма может быть классифицирована по геометрии поясов и разновидности решетки. Если говорить об очертаниях пояса, то он может иметь в составе элементы, расположенные параллельно, то есть обладать достаточным количеством конструктивных преимуществ.

Детали повторяются с наибольшей периодичностью, что связано с равномерными длинами стержней для решетки и поясов, одинаковыми схемами узлов, а также наименьшим числом стыков, что позволяет унифицировать конструкции. Это дает возможность индустриализировать их производство. Их используют наиболее часто при обустройстве мягких кровель.

Металлические фермы, чертежи которых составляются до начала монтажа, могут быть одинаковыми, то есть трапециевидными. Сопряжение с колоннами позволяет устраивать достаточно жесткие узлы рамы, которые повышают качества жесткости всей постройки. В центральной части пролета на решетке данных ферм не имеется длинных стержней. Они не предполагают необходимости устройства значительных уклонов. Что касается полигональных, они подходят для массивных построек, в которых применяются большие пролеты. При этом данные конструкции позволяют сэкономить материал. Подобное очертание для легких вариантов нерационально, так как получение незначительной экономии нельзя соизмерить с такими сложностями конструкции.

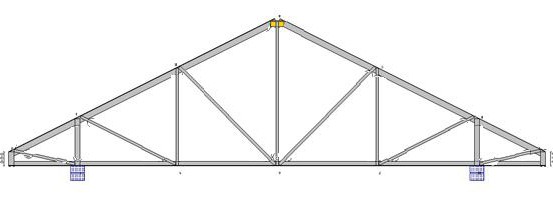

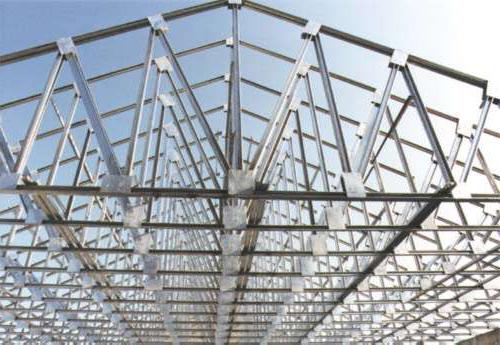

Можно выделить еще и треугольные, которые применяются для круглых крыш определенного вида. Они просты в исполнении, но обладают определенными конструктивными минусами, которые выражены в сложности опорного узла. Помимо прочего, получается перерасход материалов при изготовлении длинных стержней в центральной зоне решетки. Применение треугольных систем во многих случаях обязательно, например, там, где нужно обеспечить с одной стороны равномерный и значительный приток естественного света.

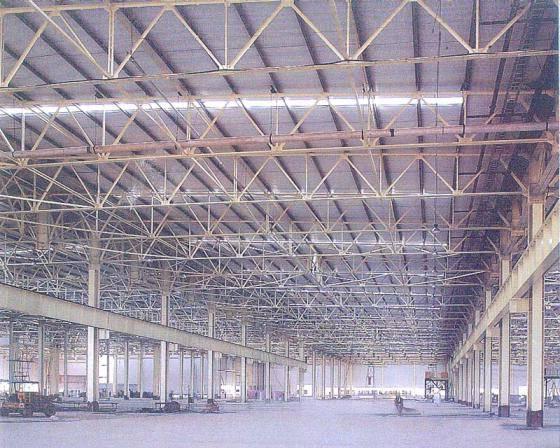

Системы решетки

Если вы решили обустроить металлические фермы, чертежи которых представлены в статье, то стоит воспользоваться треугольной системой, которая выступает в качестве наиболее эффективного варианта в случае с параллельно расположенными поясами. Это верно и для трапецеидального очертания. Возможно использование данной системы в решетке с треугольным очертанием, в котором наиболее длинные элементы растянуты в наибольшей степени. Подобная решетка по сравнению с треугольной наиболее сложна в устройстве, а также предполагает значительный расход материала.

Особенности проведения расчетов

Монтаж металлических ферм производится только после грамотного расчета системы, где учитывается нагрузка по типу веса кровли, водосточных систем, фонарей, а также вентиляторов. Важно учесть и собственную массу несущей конструкции. Среди временных нагрузок можно выделить давление ветра, вес людей, снега, подвесного транспорта. Ветровая нагрузка должна быть учтена в уклоне фермы, начиная с 30 градусов. Важно учесть и периодическую нагрузку по типу ураганов и сейсмических волнений.

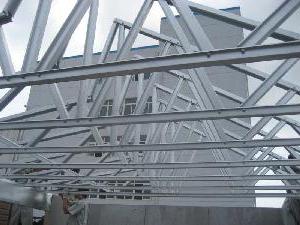

Работа над изготовлением и соединением элементов

Монтаж металлических ферм производится поэтапно из элементов на прихватках. Связывание поясов осуществляется с применением уголка, который используется в количестве одного или двух штук. Верхние пояса выполняются из уголков, которые обладают неравными боками, а также имеют тавровое сечение. Сопряжение осуществляется по меньшим сторонам. Для нижних поясов применяются равнобокие уголки. Стропильные фермы металлические могут обладать значительной длиной, при этом используются накладные и соединительные пластины. При нагрузках, образованных в границах панелей, применяется парные швеллер.

Раскосы устанавливаются под углом в 45 градусов, что касается стоек, то их монтаж производится под прямым углом. Для их выполнения используется равнобокий уголок, а крепление деталей осуществляется с помощью пластин.

Если система полностью сварная, то ее выполняют с применением тавр. После того как монтаж на прихватках завершён полуавтоматическим или ручным способом, можно приступать к проведению сварочных работ, затем каждый шов должен быть зачищен. Проведение окрашивания производится на завершающем этапе, следует использовать антикоррозийные составы.

Правила проведения устройства

Стропильные фермы металлические будут устанавливаться в зависимости от уклона кровли. Необходимо перед началом работ понимать зависимость этого показателя от устройства системы. Таким образом, угол будет равен пределу от 6 до 15 градусов, если ферма обладает трапециевидной формой.

Для обустройства чердака голые стены должны обладать соответствующей высотой, в некоторых случаях для этого крыша снабжается переломами у опор. Габариты панели верхнего и нижнего пояса должны быть эквивалентны. Для облегчения процесса применяется решетка. Если угол наклона должен получиться равным 15-22 градусам, то высота конструкции должна быть равна 1/7 длины, узлы металлических ферм в нижнем поясе должны быть ломаными, это гарантирует снижение массы по сравнению с обычной треугольной на 30 процентов. При всем этом, один пролет не должен оказаться больше 20 метров в длину. Если необходим уклон в пределах 22-30 градусов, то система должна обладать треугольной формой, металлические конструкции фермы будут обладать высотой, которая равна 1/3 длины.

По той причине, что вес получится сравнительно небольшим, в качестве опоры можно использовать наружные стены, возведенные на незначительную высоту. Если длина пролета равна 14-20 метрам, в каждой ее половине следует сделать четное число панелей, длина которых равна 1,5-2,5 метра. В качестве наиболее подходящих для такой длины считается количество панелей, ограниченное восемью.

Если длина пролета превышает 35 метров, то следует применять фермы, которые предполагают использование двух треугольных элементов, соединенных между собой стяжками. В данном случае длинные раскосы центральных панелей допустимо устранить, уменьшив массу. Ферма треугольная металлическая в этом случае будет иметь верхний пояс, разделенный на 16 панелей, длина каждой из которых равна 2-2,75 метра.

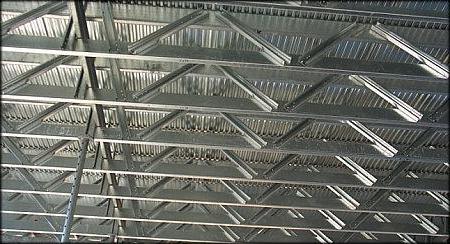

Стальные профильные трубы

После того как вы поняли, как производится расчет металлической фермы, можно подумать о ее составляющих. Таким образом, конструкция, изготовленная из профильных труб, обладает менее внушительным весом по сравнению со швеллером или уголком. Такие детали легко собираются с использованием сварки. Профильные трубы можно покрывать легкими материалами по типу ондулина, прозрачного шифера, а также битумных гонтов. Стальные трубы выполняются из стали и алюминия. Такие материалы обладают своими преимуществами, их удобно складировать, перевозить, а также загружать. Материал будет способен претерпевать значительные тепловые и механические нагрузки, он легко поддается обработке.

В основе металлических ферм используются оцинкованные профильные трубы по той причине, что они не подвергаются коррозии, имеют отличные эксплуатационные качества, а также смотрятся привлекательно. Все данные факторы обязательно принимаются в расчет при выборе материала для обустройства стальных ферм. Помимо прочего, монтировать такие системы достаточно просто, с чем способен справиться любой мастер.

В заключение

Используются для этого и толстостенные профильные трубы, которые обладают более внушительной несущей способностью. Такие конструкции применяются еще и при строительстве заборов, детских площадок, а также перегородок.

Теперь вы знаете, как проводить монтаж металлических ферм разных форм.
