Как сделать лазер своими руками в домашних условиях: советы

Порой из хранящихся дома ненужных вещей можно смастерить что-то действительно невероятное и полезное. У вас дома завалялся старый DVD-RW (пишущий) привод? Мы подскажем вам, как сделать мощный лазер в домашних условиях, позаимствовав элементы из него.

Техника безопасности

Устройство, которое мы в итоге получим, - это не безобидная игрушка! Перед тем, как сделать лазер, позаботьтесь о своей безопасности: попадание луча в глаза губительно для сетчатки, особенно если изобретение мощное. Поэтому советуем вам производить все работы в специальных защитных очках, которые спасут ваше зрение, если что-то пойдет не так, и вы случайно направите луч лазера себе или товарищу в глаза.

Используя лазер в дальнейшем, помните о простой технике безопасности:

• Не направляйте лазерный луч на легковоспламеняющиеся или взрывоопасные предметы.
• Не светите в светоотражающие поверхности (стекла, зеркала).
• Даже пущенный с расстояния до 100 м луч лазера представляет опасность для сетчатки глаза человека и животных.

Работа с лазерным модулем

Главное, что нам нужно, - это пишущий привод. Заметьте, чем выше у него скорость записи, тем мощнее будет наш лазер из DVD. Само собой разумеется, что после извлечения лазерного модуля техника станет нерабочей, поэтому разбирайте только такое устройство, которое вам уже больше не понадобится.

А теперь начинаем:

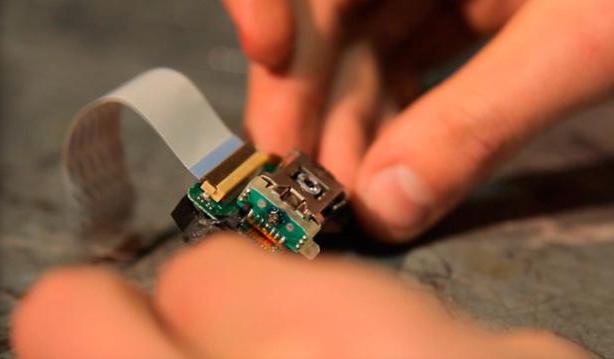

1. Разберите устройство и осторожно извлеките из него лазерную головку. Выглядеть она будет так, как на фото ниже.

2. Далее нам нужно извлечь оттуда лазерный модуль. Но для начала в целях подстраховки от статики закоротите все его выходы - их в данном случае три. Используйте для этого тонкую медную проволоку.

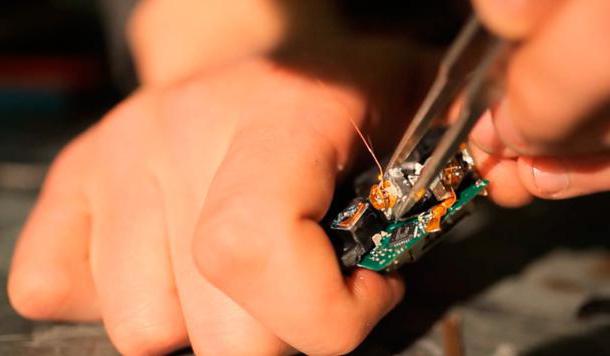

3. Извлекать модуль для нашей будущей мощной лазерной указки следует очень осторожно - используйте для этого пинцет. Крепится модуль в детали неплохо, поэтому нужно приложить физическую силу, чтобы его достать. Но делать это надо очень осторожно, чтобы не сломать элемент.

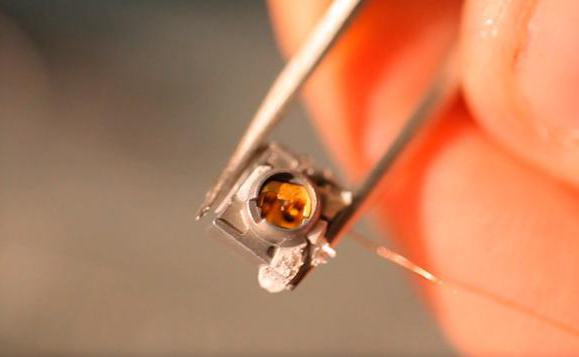

4. В итоге всех стараний у вас на столе должен оказаться вот такого рода модуль.


Первая часть нашей работы позади. Переходим к следующему важному этапу.

Сборка схемы устройства

Схема нужна нам для того, чтобы контролировать мощность нашего устройства. В ином случае оно просто сгорит в первое же применение. Чертеж для лазера вы увидите далее.

Для нашего устройства вполне себе подойдет навесной монтаж. А теперь перейдем к обеспечению электропитанием изготовленного своими руками лазера.

Электропитание устройства

Минимально нам будет необходимо 3,7 В. Обеспечить это могут старые батареи от мобильных телефонов, пальчиковые батарейки. Необходимо только соединить их параллельно между собой. Для проверки работы устройства или стационарной лазерной указки подойдет стабилизационный блок питания.

На этом этапе уже можно протестировать работу устройства. Направьте его на стену, пол и включите питание. Вы должны увидеть пучок яркого красноватого цвета. В темноте выглядит как мощный инфракрасный фонарик.

Вы видите, что пока свечение далеко от лазерного: луч слишком широкий; он так и просит, чтобы его сфокусировали. Этим мы и займемся дальше.

Линза для фокусировки лазерного луча

Чтобы отрегулировать фокусное расстояние, можно обойтись позаимствованной у того же DVD-RW привода линзой.

Теперь снова подсоедините к питанию устройство, направив его свет на какую-либо поверхность уже через эту линзу. Получилось? Тогда переходим уже к заключительному этапу работы - помещению всех элементов в жесткий корпус.

Изготовление корпуса

Многие, советуя, как сделать лазер, говорят, что модуль проще всего поместить в корпус от маленького фонарика или китайской лазер-указки. Где, кстати, уже и есть линза. Но давайте разберем ситуацию, если ни того, ни другого у вас под рукой не оказалось.

Как вариант - поместить элементы в алюминиевый профиль. Он легко распиливается ножовкой, моделируется плоскогубцами. Сюда же можно присовокупить маленькую пальчиковую батарейку. Как это сделать, вас сориентирует фото ниже.

Обязательно заизолируйте все контакты. Следующим этапом идет закрепление в корпусе линзы. Крепить ее проще всего на пластилин - так вы сможете отрегулировать наиболее удачное положение. В некоторых случаях достигается лучший эффект, если вы перевернете линзу к лазерному диоду выпуклой стороной.

Включите лазер и отрегулируйте четкость луча. Как только вы добьетесь удовлетворительных результатов, зафиксируйте линзу в корпусе. Закройте затем его целиком, например, плотно замотав изолентой.

Как сделать лазер: альтернативный способ

Предложим вам еще один, несколько отличный способ изготовления самодельного мощного лазера. Вам будет нужно следующее:

• DVD-RW привод со скоростью записи 16х и более.
• Три пальчиковые батарейки.
• Конденсаторы 100 мФ и 100 пФ.
• Резистор от 2 до 5 Ом.
• Провода.
• Паяльник.
• Лазерная указка (или любой другой коллиматор - так называется модуль с линзой).
• Светодиодный стальной фонарь.

Теперь посмотрим, как изготовить лазер по этому методу:

1. Уже описанным способом извлеките из привода лазерный модуль, находящийся в каретке устройства. Не забывайте уберечь его от статического напряжения, обмотав выходы тонкой проволокой либо надев антистатический браслет.
2. По приведенной выше схеме произведите спайку драйвера - платы, которая будет выводить нашу самоделку на нужную мощность. Большое внимание уделите соблюдению полярности, чтобы не испортить чувствительный к этому лазерный диод.
3. На этом этапе мы будем проверять работоспособность только что собранного драйвера. Если лазерный модуль от модели со скоростью 16х, то для него вполне хватит силы тока в 300-350 мА. Если выше (до 22х), то остановитесь на 500 мА.
4. После того, как вы убедились в пригодности драйвера, его нужно поместить в корпус. Это может быть как основа от китайской лазерной указки с уже вмонтированной линзой, так и более подходящий по размерам корпус от светодиодного фонарика.

Рекомендуем бережно относиться к своей поделке и хранить ее в специальном чехле. В ином случае быстро запылиться линза, что испортит остроту луча устройства.

Тестирование лазера

А вот и то, ради чего вы интересовались тем, как сделать лазер. Переходим к практическому тестированию устройства. Ни в коем случае не проводите его дома - только на улице, вдали от пожаро- и взрывоопасных предметов, построек, сухостоя, куч мусора и т. д. Для опытов нам понадобится бумага, пластик, та же изолента, фанера.

Итак, начинаем:

• Расположите на асфальте, камне, кирпиче лист бумаги. Наведите на него уже хорошо сфокусированный луч лазера. Вы увидите, что через некоторое время листок начнет дымиться, а затем и вовсе загорится.
• Теперь перейдем к пластику - от воздействия лазерного луча он также начнет дымиться. Не советуем долго проводить такие опыты: продукты горения данного материала очень токсичны.
• Самый интересный опыт - с фанерой, плоской дощечкой. Сфокусированным лазером на ней можно выжечь определенную надпись, рисунок.

Домашний лазер - это, безусловно, тонкая работа и капризное изобретение. Поэтому вполне возможно, что ваша поделка скоро выйдет из строя, так для нее важны определенные условия хранения и эксплуатации, которые нельзя обеспечить дома. Мощнейшие же лазеры, с легкостью разрезающие металл, можно получить только в специализированных лабораториях, для любителей они, естественно, недоступны. Однако и обычное устройство очень опасно - направленное с большого расстояния в глаза человеку или животному, вблизи - на легковоспламеняющийся предмет.
