Котел-утилизатор: характеристики, принцип работы

Одной из главных задач оптимизации современного производства является сокращение вредных выбросов и отходов. Газовые смеси, вырабатываемые в процессе эксплуатации печей и тепловых агрегатов, составляют значительную долю продуктов сгорания, которые никак не используются, но загрязняют воздух. Поэтому даже на бытовом уровне современные бойлерные установки ориентируются на вторичное применение отходящих газов. С такими же целями на многих производствах внедряется котел-утилизатор, снижающий повышенные температуры обслуживаемых технологических смесей.

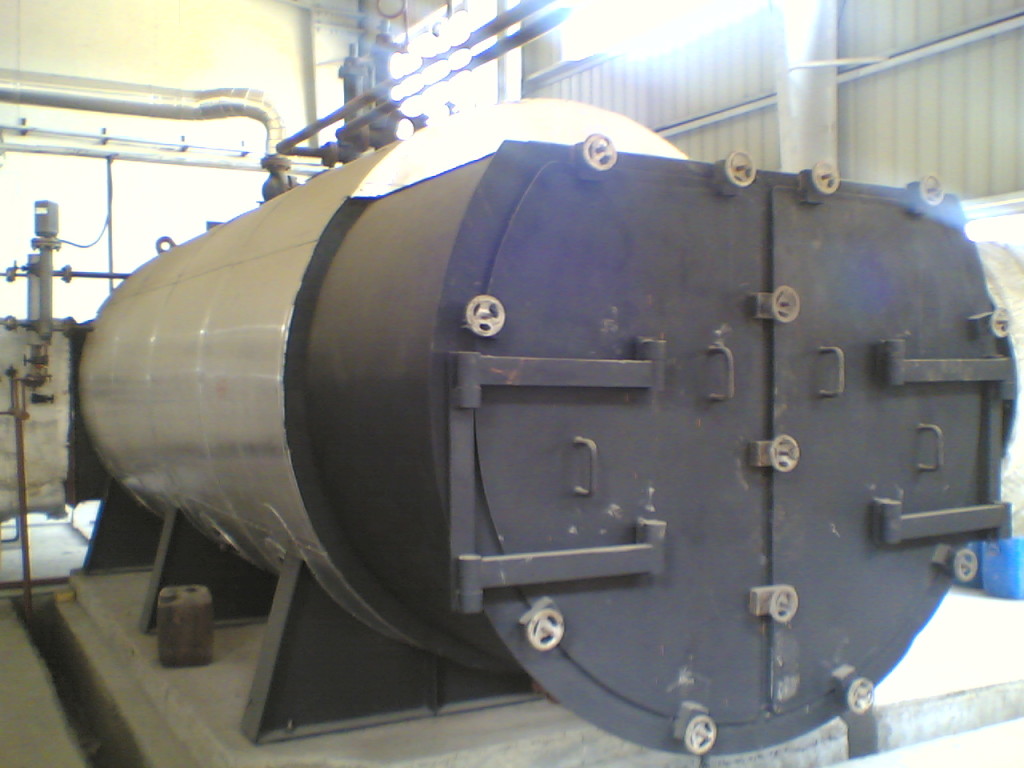

Устройство агрегата

При всей внешней схожести с обычными индустриальными котлами утилизирующее оборудование имеет существенные отличия. Преимущественно они обусловлены особенностями греющего теплоносителя, в устройстве которого делается расчет на возможность охлаждения запыленных газов. В ином случае камера теплового обмена может запылиться и утратить рабочие качества, так как будет увеличено и гидравлическое сопротивление по отношению к проходящим смесям. Типовые конструкции газовых котлов-утилизаторов предусматривают наличие двух отсеков с газотурбинными камерами. За функцию регуляции рабочих параметров сжигания отвечает перепускной газоход с шибером. Это своего рода байпас, одновременно повышающий эффективность регуляции теплообмена и минимизирующий аварии из-за механического перенапряжения корпуса. Поскольку речь идет о работе в условиях экстремальных температур, функциональные элементы и расходники выполняются из специальных марок сталей. В частности, трубы с предохранителями имеют жаропрочные покрытия и закаленную основу. Сам корпус тщательно герметизируется, а испарительные контуры замыкаются в одну циркуляционную цепь с выводом в дымоход.

Основные характеристики агрегатов

Корпус изготавливается из толстых листов стали – до 15-20 мм. Для внутренних камер сгорания может применяться и более прочный сплав, что будет зависеть от интенсивности планируемого рабочего процесса. Для циркуляционных контуров обычно используют трубы диаметром до 30 мм и толщиной стен порядка 2-3 мм. С точки зрения эксплуатационных возможностей, ключевым параметром является температурный предел. На входе это значение может составлять 300-1200 °C. После завершения технологического процесса на предприятия его печь отдает технологические газы с такими показателями. На выходе температурные характеристики котлов утилизаторов понижаются до 150-200 °C, при этом рабочее давление может составлять до 50 атм. Поэтому конструкция должна рассчитываться не только на тепловые, но и на физические нагрузки при эксплуатации под высоким давлением. В зависимости от модели утилизаторы могут выполнять и задачи подогрева воды с паром. Например, в качестве оборудования для ГВС комбинированная бойлерная установка подготавливает теплоноситель до 80-100 °C.

Принцип работы газотрубных котлов

Одна из наиболее практичных и распространенных моделей котла рассматриваемого типа, конструкция которого может быть горизонтальной и вертикальной. Газотрубные модели используют в обслуживании производственных отходов обжиговых и мартеновских печей. Рабочий же процесс основывается на том, что горячая газовая смесь с температурным режимом порядка 1200 °C переправляется из промышленной печи в газоприемный канал перерабатывающего оборудования. Эту часть котла составляют настенные поверхности W-образной формы. Как правило, это конструкции из экранов и лент. В дальнейшем принцип работы котлов-утилизаторов газотрубного типа строится на функции конвективного пароперегревателя. При нагреве горячей воды происходит образование пара. Комбинация жидкости и паровых масс формирует смесь, циркулирующую по вышеупомянутой W-образной конструкции, захватывая большую площадь температурного распределения. Данный процесс использует энергию поступающего газа, при этом образуя пар с горячей водой – ресурсы, которые могут применяться в рамках технологии производства на том же предприятии.

Принцип работы водотрубных котлов

Тоже предполагается подогрев жидкости с выделением пара, но в данном случае поступление водного носителя организуется через экономайзер. После этого он проходит в отопительный барабан, где преобразуется в пар. Процедура выработки тепла осуществляется в ходе сепарирования воды и паровых смесей в приемном резервуаре. Подключение разных технологических контуров к барабану может быть параллельным или последовательным – зависит от конструкции печного источника газовой смеси, с которым взаимодействует котел–утилизатор. Принцип работы также предусматривает прохождение воды через фильтрацию в шламоотделителе и переход в испарительные пакеты.

Особенности когенерационных и пиролизных котлов

Это два типа утилизаторов, которые напрямую не относятся к промышленным технологическим сжигателям отходов. Что касается когенерационной установки, то она принимает в качестве топлива не только газы, но и полимерные твердотельные материалы, позволяя получать на выходе и горячую воду с паром, и электроэнергию. Столь широкая функциональность достигается за счет интеграции в устройство дополнительных силовых агрегатов, которые и обеспечивают высокую производительность. Для сравнения, обычный паровой котел-утилизатор проектируется с расчетом на полную независимость от сторонних источников энергии. Его работа энергетически обеспечивается отходами промышленных печей. В свою очередь, пиролизные котлы осуществляют вторичную переработку не только в условиях производства, но и в быту. Их особенностью является универсальность с точки зрения подключения к отопительным агрегатам с разными конструкциями и рабочими характеристиками.

Комплектация котла-утилизатора

Хотя и в базовом оснащении конструкции такого оборудования получают широкий набор вспомогательных устройств, по мере расширения предприятия или в ходе его переориентации может возникнуть потребность в разного рода дополнениях. В частности, системы защиты представляют собой навесные элементы, предохранительные блоки, жаростойкие экраны и запорные клапаны. Для устройства сложных циркуляционных систем применяется сантехническая арматура, позволяющая конструировать теплообменники разного устройства. Для поддержки достаточного давления котел-утилизатор также обеспечивается насосным оборудованием и вентиляторами с функцией нагнетания воздуха.

Системы управления котлами

Самая простая схема регуляции рабочих параметров реализуется через органы ручного контроля. Корпус содержит панель с ключевыми инструментами, позволяющими устанавливать настройки по температуре, давлению, времени сгорания и т. д. В более современных модификациях котел-утилизатор снабжается электронными средствами управления. К основному реле могут подключаться датчики, контроллеры, таймер с контрольно-измерительной аппаратурой и модули дистанционного управления. Оператор с диспетчерской комнаты полностью контролирует процесс, а при необходимости программирует автономную работу оборудования на определенные режимы с заданными параметрами.

Заключение

Качество утилизации технологических продуктов переработки на предприятии зависит не только от характеристик и рабочих свойств котла, но и от условий эксплуатации. В первую очередь, для полноценного функционирования агрегата должны быть подведены все необходимые инженерные коммуникации. Далее выполняются монтажные операции. Как правило, установка котлов-утилизаторов производится на фундаментной платформе, специально подготовленной базе или высокопрочной стяжке. Затем выполняется подключение к печам, вентиляционным каналам, системе водоснабжения, каналу дымоудаления и т. д. Обслуживание преимущественно сводится к удалению отложений от газовых смесей на рабочих поверхностях. Для этого применяют методы виброочистки, абразивного пескоструйного воздействия и обмывки специальной химией.
