Клетка Фарадея своими руками

Майкл Фарадей был известным английским ученым-экспериментатором, который подарил миру такие гениальные изобретения, как электромагнитная индукция, лежащяя в основе производства электроэнергии, электродвигатель, трансформатор и многие другие устройства, которыми мы пользуемся до сих пор.

Но сегодня мы расскажем об устройстве, которое он изобрел в середине 19 века. Это так называемая клетка Фарадея.

В основу работы прибора положена способность электронов в замкнутой электропроводящей оболочке при попадании в электрическое поле приобретать заряд, который компенсирует воздействие внешних полей. Таким образом, стенки клетки защищают пространство внутри от воздействия внешнего электромагнитного излучения.

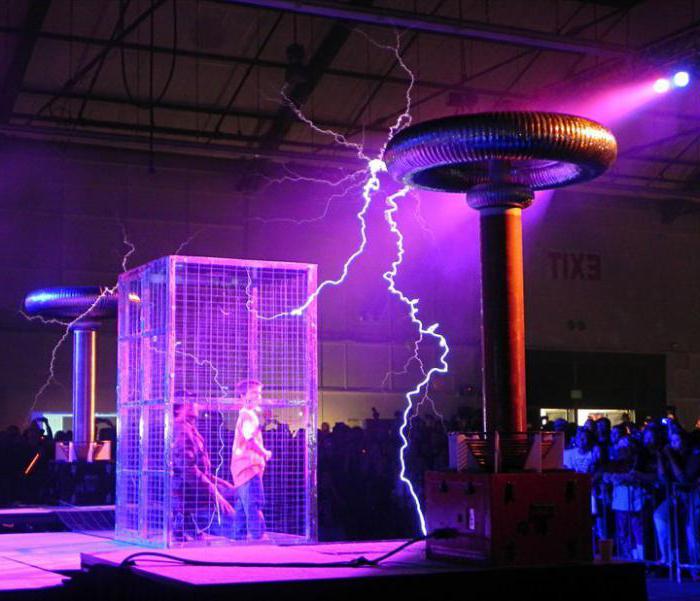

Такая клетка Фарадея может защитить даже человека от электрического разряда. Но и в обратном порядке, излучение, образуемое внутри клетки Фарадея, не выйдет наружу, если сделать ее проводящим слоем внутрь. Поэтому мы, например, защищены от воздействия излучения микроволновой печи, когда находимся рядом с ней во время ее работы.

Почему это устройство назвали клеткой?

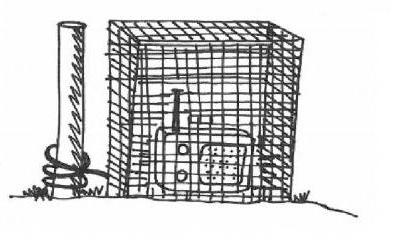

Потому что первые опыты Фарадей проводил именно с металлической клеткой. Да и сегодня промышленные образцы сделаны и выглядят как металлическая клетка, сделанная из хорошо проводящих электричество материалов. Эффективность и мощность ее зависят от толщины материала, из которого она сделана, и соотношения размера проема к длине волны воздействующего внешнего поля.

Клетка Фарадея - принцип работы

Все гениальное просто! Вот и сам принцип работы этого устройства очень прост – когда клетка Фарадея попадает под воздействие электрического поля, свободные электроны внутри материала, из которого она сделана, начинают двигаться, собираясь вместе определенным образом. В результате этого противоположные стенки клетки получают заряды разноименные, создающие новое поле, имеющее противоположное направление к внешнему. Это новое поле компенсирует воздействие внешнего электромагнитного поля, а значит, внутри клетки электрические шумы или электрическое поле отсутствуют.

Этот метод отражения или экранирования работает только при воздействии электрических полей и переменно магнитных, которые ими же и порождаются. Защитить от статического магнитного поля это приспособление не сможет.

Для чего она нужна?

В основном ее используют в промышленности, чтобы защитить аппаратуру от воздействия нежелательного электромагнитного излучения. Например, при установке медицинских томографов. Очень часто используют в лабораториях, где нужно проводить высокоточные измерения и снизить воздействие электромагнитных шумов. При промышленном использовании обычно привлекают специалистов, которые смогут правильно рассчитать все параметры клетки.

В быту свойства этого изобретения чаще всего советуют использовать для защиты всевозможных электронных устройств (мобильные телефоны, планшеты и т. д.) от повреждения электромагнитным излучением или импульсом (волной). Эта волна может быть вызвана ядерным взрывом или каким-то природным явлением, например, вспышками на солнце.

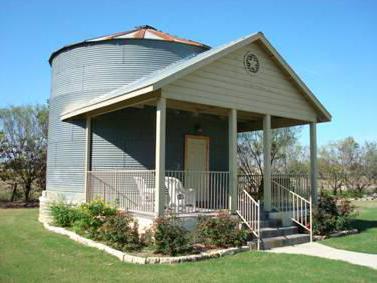

Некоторые из них даже строят себе дома, которые являются «клетками Фарадея», чтобы полностью защититься от возможного влияния электромагнитных излучений. Пример такого дома вы видите на картинке выше. В жилище его хозяин сможет точно пережить любой катаклизм. Особенно популярна эта тема среди людей, которые боятся всякого рода излучений и их влияния на здоровье, а также среди верящих во всемирную катастрофу и готовящихся к выживанию после нее.

Клетка Фарадея - как сделать из подручных средств?

Наиболее простым вариантом изготовления клетки Фарадея своими руками может стать любой предмет с герметичным корпусом, электропроводящим наружным слоем и не проводящим электричество слоем внутри.

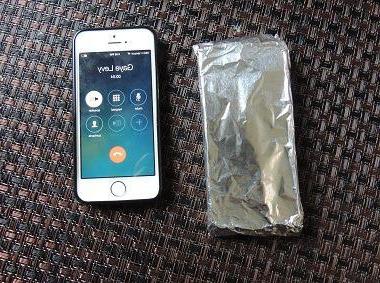

Таким предметом может стать буквально любой предмет домашнего обихода, который можно закрыть. Форма может быть самая разная: коробка, цилиндр, сфера – в общем-то, что угодно. Внутреннюю часть нужно сделать из любого материала, который не проводит электричество: картон, бумага, дерево, пластик и т. д. Поэтому проще всего взять уже готовый металлический предмет и вставить внутрь непроводящий электричество слой или, наоборот, взять предмет из не проводящего электричества слоя и обернуть его внешние части проводящим слоем (например, фольгой). Даже если вы просто обернете свой прибор в фольгу – это уже будет простейшая клетка Фарадея, своими руками сделанная.

Обратите внимание! Наибольшей эффективностью обладают самодельные клетки, сделанные из деревянно-каркасных конструкций с использованием сеток из меди или алюминия. Если вы решили произвести монтаж клетки Фарадея из уже готового металлического предмета, то удостоверьтесь, что крышка и ящик имеют хороший контакт, который обеспечивает надежную защиту от проникновения излучения внутрь. А также, что предмет сделан из гальванизированного метала.

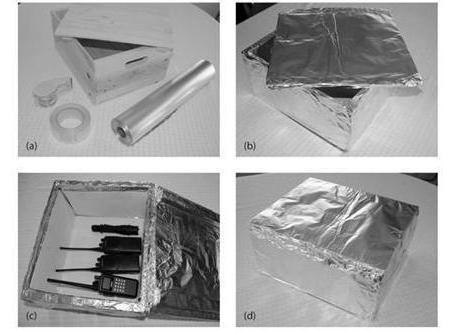

Данная клетка Фарадея (фото представлено) сделана из обычного деревянного ящика.

Из обычного мусорного металлического бака, металлического ящика или неэмалированного ведра с крышкой тоже можно сделать клетку Фарадея, просто выложив внутреннюю поверхность картоном.

Вот такой старый ящик для инструментов может стать прекрасной основой для данного прибора.

Может ли клетка иметь отверстия?

Если эти отверстия относительно небольшие по отношению к длине волны, тогда да, она может иметь отверстия. Например, для волны в 1 ГГц длина волны составляет 0,3 м в свободном пространстве, поэтому если в клетке отверстия меньше этого значения, все в порядке! Поэтому так часто строят клетки из сетки.

Что делать с дверью?

Если вы собираетесь построить большую клетку с дверью или зазорами между крышкой и основанием, тогда возможно небольшое проникновение электромагнитного излучения внутрь клетки. Поэтому лучше всего для такого рода конструкций использовать на швах ленту или материал, который проводит электричество и при этом закрывает шов.

Что можно использовать из подручных средств?

Разрешается использовать все, что видите в своем доме, если это сделано из проводящих материалов. Примеров можно привести много:

• металлические мусорные баки;
• ведра;
• ящики;
• коробки;
• корпуса микроволновок и т. д.

Нужно ли заземлять конструкцию?

До сих пор не единого мнения по поводу того, нужно ли заземлять клетку Фарадея или нет.

Но это зависит от многих факторов - размеров, где и для чего она будет использоваться и т. д. Но общие правила таковы: заземлять не нужно маленькие конструкции, а вот для больших это сделать необходимо.

В большой клетке может возникнуть электромагнитное излучение, которое может навредить человеку, если он случайно коснется работающего прибора. Тогда как в маленького размера клетке излучение небольшое.

Поэтому перед тем как продумывать конструкцию, внимательно изучите рекомендации по заземлению.

Как проверить работу клетки Фарадея?

Можно положить внутрь работающий радиоприемник с включенным каким-то сильным FM-каналом. Если после того как закроете клетку вы все еще слышите работу радиоприемника, значит, она недостаточно плотно закрыта.

Или можно положить внутрь мобильный телефон и попробовать позвонить на него. Если телефон будет вне зоны приема, значит, клетка работает хорошо.

Итак, вы знаете теперь, что такое, для чего нужна и как сделать клетку Фарадея своими руками. Покупая готовую клетку или решая сделать ее самостоятельно, убедитесь, что размер соответствует ваши нуждам, и вы сможете поместить в нее все, что хотели. Нужна ли она для проведения научных экспериментов или для защиты электроники от воздействия электромагнитного излучения, не столь важно. Вы всегда можете легко сделать вашу собственную клетку Фарадея из подручных средств.
