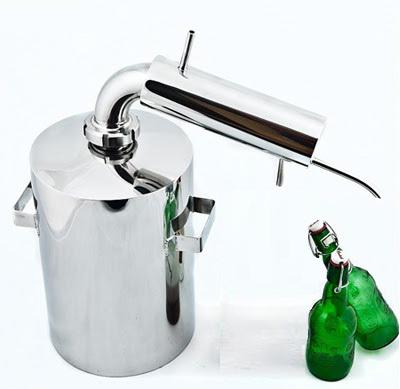

Ректификационная колонна своими руками: назначение, устройство и особенности сборки

Ректификационной колонной называют устройство, отделяющее жидкости неодинаковой температуры кипения. Данный аппарат преимущественно используется в промышленности. Однако в домашних условиях можно собрать такое устройство, как ректификационная колонна, своими руками. Об этом далее подробнее.

Принцип действия

Указанное устройство работает по следующему алгоритму:

• В бак заправляют сырье, содержащее спирт.
• Нагревают его до кипения.
• В результате выделяется пар, который конденсируется вверху колонны и отводится в особый сосуд.
• Оставшаяся жидкость вновь двигается по кругу.

Необходимые составляющие

Качественная самодельная ректификационная колонна получается только из корректно подобранных материалов.

Для процесса сборки необходимы:

• Труба из нержавейки длиной до150 см, диаметром до 50 мм, толщина стенки - до 1 мм.
• Для изготовления дефлегматора потребуется термос. Его объем должен быть 0.5 - 0.75 л.
• Переходники для стыкования дефлегматора и трубы с крышкой куба.
• Утеплитель, при помощи которого будет осуществляться термоизоляция насадочного элемента колонны.
• Трубка диаметра от 4 до 6 мм, чтобы изготовить отводы для воды и холодильника.
• Кусок нержавейки листовой для того, чтобы изготовить опорные шайбы.
• Фторопласт для втулки термометра.
• Сверла разного диаметра.
• Электропаяльник, мощность которого 100 Вт.
• Электрическая дрель.
• Молоток.
• Плоскогубцы.
• Наждачный станок или насадка для электродрели.
• Газовая горелка.
• Напильник.
• Наждачная бумага.
• Флюс, припой (паяльная кислота).
• Шланг или гибкая трубка длиной 6 см.
• Термометр.
• Переходник для кранов.

Инструкция по сборке

В данном случае необходимы следующие действия:

1. Отрезать кусок трубы нужной длины. Затем снять фаски и отторцевать края.
2. Для соединения узла отбора дистиллята и трубы с крышкой устройства сделать переходники. В данном случае потребуется особое внимание. С одной стороны имеющийся переходник плотно должен вставиться в трубу, а с другой - снабжен резьбой, шаг которой 1,5-2 мм.
3. Изготовить для насадки опорные шайбы. Их диаметр обеспечит плотную посадку в трубу. Поэтому данный параметр отверстий должен соответствовать 3-4 миллиметрам. Вставить шайбу с одной стороны трубы. Это немаловажное действие. В месте, где труба присоединяется к емкости, следует припаять переходник. При этом необходимо предварительно тщательно зачистить место пайки. Залуженный переходник вставляется в трубу. Следует нагреть локус пайки газовой горелкой.

4. Соорудить насадки для колонны. Засыпать их в трубу и хорошенько ее встряхнуть, чтобы равномерно их уложить.
5. Вставить в трубу для насадки опорную шайбу. После этого поместить залуженный торец отбора. Нагреть локус спайки. Потом надеть теплоизолятор на трубу.
6. Теперь надо приступить к разборке термоса. Зачистите его дно наждачной бумагой. Это место надо залудить. Из жести соорудите скобку, а из стальной проволоки – петли. Их значение немаловажно. После этого заведите в отверстие скобы петли и скрутите при помощи плоскогубцев.
7. Затем нужно прибить к стене свободный конец проволоки, перед этим зажав его в тиски. Обеими руками взять термос и резко дернуть. Это нужно для того, чтобы дно слетело.

8. Сварочный шов, соединяющий крышку и колбу термоса, обточите по периметру. Эту процедуру считают законченной до появления небольшого зазора по всему краю. Отделите внутреннюю колбу термоса от внешней части.
9. Изготовьте дефлегматор. Для этой цели нужно снять дно и вакуумную крышку колбы. Делать это надо скрупулезно. Во внутренней колбе по задней стенке в центре просверлите отверстие, чтобы обеспечить внутрь доступ воздуха. Следует зачистить и залудить место отверстия, после чего в него вставить трубу и запаять. По центру дна термоса проделать еще одно отверстие. Надеть на колбу дно. Припаять трубку ко дну термоса. Это является значимым процессом.
10. Затем необходимо отлудить горловину термоса и узел отбора. После этого их вставить друг в друга и запаять. Для трубок подвода и отвода охлаждающей воды в нижней и верхней части внешней колбы термоса нужно проделать отверстия. Делать это следует аккуратно. Затем необходимо пропаять места стыков трубок. Для втулки термометра просверлите отверстие в узле отбора дистиллята. Это является немаловажным. В самой втулке проделайте дрелью отверстие по диаметру щупа термометра. Затем вставьте туда втулку и узел отбора.
11. После этого необходимо хорошо промыть все места спайки раствором пищевой соды. Затем следует дефлегматор прикрепить к колонне, после чего аппарат необходимо снова промыть водой.


Мини-вариант указанного приспособления

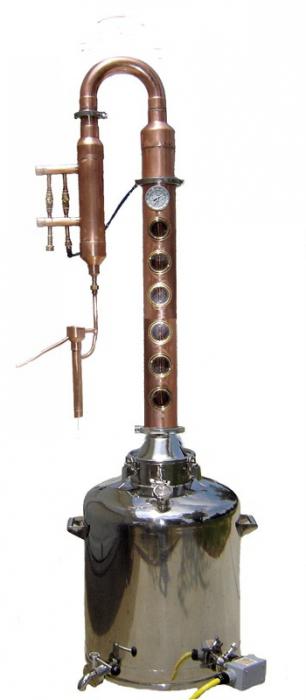

В настоящее время спросом пользуется небольшая ректификационная колонна. Устройство это доступно в сборке и занимает немного места. Чертежи промышленного производства ректификационной колонны являются сложными для обычных людей. Однако процесс выгонки спирта в домашних условиях может быть значительно проще. Схема ректификационной колонны промышленного формата требует множества тарелочек для полной очистки конечного продукта. Это довольно усложняет процесс сборки. Для того чтобы изготовить такой агрегат, как ректификационная колонна, своими руками в домашних условиях, потребуется наличие подручных средств. Охладитель можно сделать из медной трубки. Для этого нужно обмотать ею колонну ректификатора. Металлические мочалки делают из нержавейки. При эксплуатации их ресурс использования в ректификационной колонне является долгим. На имеющиеся 10 см трубы нужно взять по одной мочалке. Медицинский зажим от капельницы можно использовать в качестве краника на выходе системы. Схему ректификационной колонны обычно заканчивают трубкой для связи с атмосферным воздухом. Поэтому для этой цели идеально подходит тонкая медицинская игла от шприца.

Совет

Если коротко объяснить теорию изготовления спирта и ректификации, то это на самом деле многократная перегонка браги, осуществляемая в противоточных тарелочках. Вместо них обычно применяют любые элементы с большой площадью взаимодействия. Для изготовления в домашних условиях ректификационной колонны с диаметром от 3 до 5 см в качестве контактного элемента может выступать металлическая мочалка. Она должна заполнять все ее внутреннее содержимое. При работе ректификационной колонны медленно вниз стекает дистиллят, а вверх поднимаются спиртовые пары.

Ректификационная колонна, своими руками изготавливаемая: особенности сборки и проверки

Отдельные модели данного приспособления подразумевают использование кипятильника на 220 В и проточной холодной воды для охладителя. Все элементы приспособления могут между собой быть соединены посредством обычной пайки. Небольшие отклонения в параметрах при сборке столь полезного в хозяйстве аппарата мало повлияют на продукт выхода. Однако для повышения объемов спирта следует увеличить в несколько раз размеры ректификационной установки. К примеру, полутораметровая труба колонны обеспечит выход до 30 л спирта за каждые 24 ч. По окончании изготовления аппарата нужно смазать все соединения мыльным раствором и продуть. Таким образом, можно увидеть ненужные протечки в виде появления пузырей. Если водяной охладитель подсоединен к трубке подвода воды, после включения в полную силу, предварительно заглушив выход, определяют протечки в его системе уже под давлением.

Процесс получения спирта

В данном случае следует учесть некоторые критерии. Температура, при которой из браги в ректификационной колонне в домашних условиях можно получить спирт, варьируется в пределах от 82 до 84 °C. Это немаловажно знать. При 98 °C выгонку спирта нужно прекратить. Так как при такой температуре идет полным ходом испарение сивушных масел. За счет многократной перегонки спирта достигается его более полная очистка.

Итог

Все вышесказанное позволяет понять, что представляет собой данное приспособление. Также из этого можно сделать вывод о том, что ректификационная колонна своими руками в домашних условиях изготавливается без особых усилий. Для этого достаточно иметь желание и необходимые приспособления, которые понадобятся для создания указанного аппарата.
