Что такое динамометр? Виды и характеристики

В нашей жизни периодически требуется проводить разного рода измерения для определения показателей физической силы. Для этого на протяжении многих лет активно используется аппарат под названием динамометр. Что такое кистевой силомер и какие виды еще существуют мы и рассмотрим подробнее в приведенной статье. Также будут изучены их основные параметры и технические характеристики.

Общая информация

Итак, как уже было сказано ранее, с помощью динамометра измеряется определенная сила. В общем же принцип работы этого прибора основан на одном из известных законов физики, согласно которому возникающая при сжатии пружины деформация находится в прямой зависимости от приложенной к ней внешней нагрузке. Этот закон назван в честь английского ученого Гука, жившего в XVII столетии.

Обозначим простейший динамометр. Что такое этот прибор по своей сути? Это совокупность силового и считывающего устройств, которые надежно работают в паре и предоставляют информацию своему пользователю.

Определение и принцип работы

Собственно говоря, динамометр - это контрольно-измерительный аппарат, широко применяемый в медицине с целью проведения замеров у людей силы сжатия или растяжения. Деформация силового звена происходит за счет приложения усилия со стороны пользователя. При помощи электрического или механического сигнала она передается на вычислительное устройство, которое может быть как цифровым, так и аналоговым. В качестве основной единицы измерения у динамометра является Ньютон - международно принятый показатель силы. Отличительной особенностью прибора является то, что человек самостоятельно, без привлечения помощи со стороны, может определить свою силу. Чаще всего показания динамометра требуется в медицинских целях, чтобы определить крепость мышц пациентов.

Разновидности контрольно-измерительных устройств

Как мы уже говорили, с помощью динамометра можно проводить замеры людской силы. При этом эта техника бывает следующих видов:

• Механические аппараты. Каждый из них может быть как рычажным, так и пружинным. Некоторые приборы состоят из двух измерительных устройств. Пружина динамометра является именно тем элементом, через который и передается усилие путем сжатия или растягивания. Важно заметить, что показатель упругой деформации при этом абсолютно пропорционален силе воздействия. Что касается рычажного динамометра, то он работает благодаря деформации данного элемента за счет силы человека, которая, кстати, обязательно регистрируется. Самым простейшим аппаратом пружинного класса, работающим на растяжение, является конструкция, широко известная в народе, как «безмен». Это часто используемый инструмент среди механиков и автомобилистов, под названием динамометрический ключ.
• Гидравлический. Данный аппарат работает по принципу вымещения жидкости из специального цилиндра давлением измеряемой силы. Когда она испытывает вытеснение, то протекает к записывающему звену по особой трубке, где ее объем регистрируется. Гидродинамометры, хотя и гораздо более точные в своей работе, нежели механические аналоги, но вместе с тем более сложные в изготовлении. Это проявляется в том, что даже малейшая разгерметизация или же неправильная дозировка жидкости непременно приведет к нарушению точности прибора в целом.

Самый точный экземпляр

Динамометр с грузом может быть и электрическим. Этот аппарат имеет в своей конструкции датчик, трансформирующий деформацию от воздействия силы в электрический сигнал. Также в наличии имеется вспомогательный вспомогательное фиксирующее звено. За счет него сигнал от первого датчика значительно усиливается и регистрируется в оперативной памяти устройства. Все они могут быть индуктивными, пьезоэлектрическими, вибрационно-частотными, тензорезистивными.

Суть измерений этими динамометрами заключается в том, что датчик под воздействием внешней силы деформируется, сопротивление в этом месте растет, а это, в свою очередь, приводит к изменению силы тока, которая уже напрямую зависит от мощности воздействия. Укажем, что именно электрические динамометры является на сегодняшний день самыми современными и высокоточными, обладающими малыми собственными габаритами и весом.

Классификация

Мы изучили в целом, что такое динамометр в зависимости от назначения? Он может быть образцовым и медицинским.

Первые является эталонными приборами, основное предназначение которых заключается в измерении сил сжатия и растяжения статического характера во время ремонта и проверки рабочих стендов, а также испытательных машин. По своей конструкции эти динамометры состоят из тензодатчика силы, который сопряжен с цифровым измерителем.

Зачастую образцовые аппараты очень мало зависят от температуры и влажности окружающей среды, укомплектованы средствами самодиагностики и автоматической компенсацией искажения от воздействия с боков. Приборы долговечны, с малыми габаритами и отличаются высокой точностью. Образцовые динамометры имеют цифровые индикаторы. У них очень удобный для пользователей интерфейс и есть возможность подсоединиться к персональному компьютеру.

Особое внимание уделим медицинским динамометрам. Благодаря им можно определить показатели силы, выносливости, уровня работоспособности человека. Эти аппараты дают отличную возможность диагностировать состояние мышечной системы пациентов и отслеживать их восстановление после различных травм.

Виды медицинских динамометров

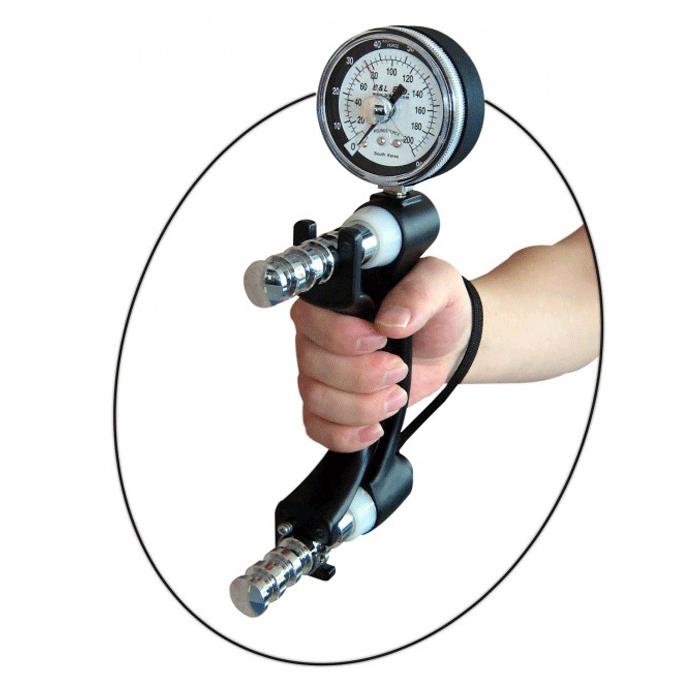

Что такое динамометр кистевой. Это особо точный диагностический прибор, который служит для вычисления сжимающей силы рук человека. Этот агрегат позволяет тестировать уроки людей. Помимо медицины, кистевой динамометр применяется для тестирования кандидатов, поступающих на службу в различные силовые структуры и правоохранительные органы. Кроме того, экземпляры активно задействованы в среде профессиональных спортсменов и фитнес-центрах. Заметим, что описываемые приборы могут быть и механическими, и электронными.

Второй тип аппарата – становой динамометр. С помощью этого прибора измеряют группы мышц, выпрямляющих корпус человека. Аппарат способствует облегчению диагностики общей работоспособности обследуемого. По своему внешнему виду этот динамометр напоминает ножной эспандер и имеет следующие основные элементы:

• измерительный;
• считывающее устройство;
• подставку под ноги;
• трос с датчиком;
• рукоятку.


Технические характеристики

К динамометру подвешен груз – многие так себе представляют функциональность этого аппарата. Однако на практике в большинстве случаев этот прибор работает благодаря силе рук человека. Наиболее часто используются динамометры серии ДК. В числе их основных параметров значатся:

• Диапазон измерений – от 3 до 140 даН.
• Предел допустимой погрешности – от 0,75 до 4 даН.
• Цена деления прибора – от 0,5 до 2 даН.
• Масса – от 170 до 250 грамм.

Что касается электронных кистевых экземпляров, то их характеристики таковы:

• Максимальный предел измерений – до 120 даН.
• Минимальный предел измерений – 2 даН.
• Дискретность измерений – 0,5 даН.
• Время отключения прибора в случае отсутствия эксплуатации – через 1 минуту.
• Автономная установка нуля – есть.
• Температура эксплуатации – от +10 до +35 градусов по Цельсию.

Становые динамометры производятся со следующими показателями:

• Предел измерений – до 500 даН.
• Цены шкалы – от 2 до 5 даН.

Примечательно, что эти приборы позволяют на ранней стадии диагностировать у детей и подростков проблемы с позвоночником и осанкой.

Заключение

Как уже можно понять из вышеперечисленной информации, сила и динамометр – это в некоторой степени слова синонимы. Использование этих аппаратов дает отличную возможностям врачам и обычным людям оценить состояние здоровья в любом возрасте, своевременно выявлять различные отклонения в работе мышечной системы. Обязательно также укажем, что для самостоятельного пользования в домашних условиях динамометром следует непременно проконсультироваться с врачом.
