Преобразователь интерфейсов С2000 Ethernet: назначение, технические характеристики, особенности настройки

Преобразователь интерфейсов С2000 Ethernet решает задачу объединения приборов в сеть по протоколу IP.

Назначение преобразователя С2000 Ethernet

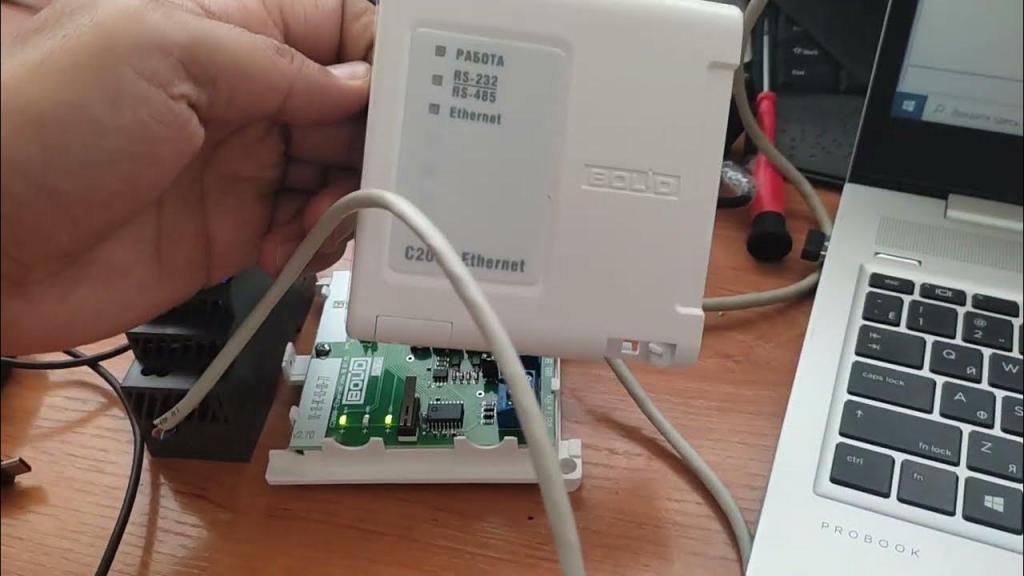

Преобразователь интерфейсов С2000 Ethernet предназначен для интеграции приборов в IP-сеть. Он выполняет трансляцию данных между интерфейсами RS-232/RS-485 и Ethernet. Это позволяет подключать к сети устройства, не имеющие встроенного Ethernet-порта.

Преобразователь применяется как в составе системы «Орион», так и в других системах безопасности. Он осуществляет передачу данных приборов в локальную сеть и обратно с заданными параметрами.

Устройство поддерживает два режима работы:

• Прозрачный протоколонезависимый режим
• Режим с сохранением событий

В прозрачном режиме происходит прямая трансляция данных без их обработки. Это обеспечивает совместимость с различными системами.

Режим с сохранением событий оптимизирован для работы в системе Орион. Он позволяет повысить скорость опроса удаленных приборов за счет буферизации событий.

Главным преимуществом С2000 Ethernet является простота интеграции оборудования в IP-сеть. Это гораздо удобнее, чем прокладка длинных линий RS-485 между отдельными зданиями.

Технические характеристики С2000 Ethernet

Преобразователь С2000 Ethernet имеет следующие технические характеристики:

• Напряжение питания: от 11 до 28,4 В
• Ток потребления: не более 90 мА
• Габаритные размеры: 102x107x39 мм
• Диапазон рабочих температур: от -30 до +50 °С
• Степень защиты оболочкой: IP20

Интерфейсы преобразователя:

• RS-232/RS-485
• Ethernet 10/100 BASE-T

Скорость передачи данных по RS-232/RS-485 составляет от 1200 до 115200 бит/с. По Ethernet данные передаются на скорости 10/100 Мбит/с.

В режиме с сохранением событий объем буфера составляет 255 сообщений. Это позволяет не терять важные данные при временных сбоях связи.

По сравнению с другими моделями, С2000 Ethernet отличается невысокой стоимостью и простотой настройки. Это делает его оптимальным решением для небольших объектов.

Настройка и конфигурирование С2000 Ethernet

Для настройки преобразователя С2000 Ethernet необходимо выполнить следующие действия:

1. Задать IP-адрес, маску подсети, шлюз по умолчанию
2. Настроить параметры портов TCP и UDP
3. Выбрать один из режимов работы: прозрачный или событийный
4. Задать параметры интерфейсов RS-232/RS-485
5. Сохранить параметры в энергонезависимой памяти

Для системы "Орион" рекомендуется использовать событийный режим. Необходимо настроить преобразователь как ведомое устройство. Скорость интерфейса RS-485 установить равной 9600 бит/с.

При интеграции сторонних систем следует применять прозрачный режим и настраивать параметры интерфейсов в соответствии с подключаемыми устройствами.

Основные ошибки при конфигурировании:

• Неверная настройка IP-адресации
• Несоответствие параметров интерфейсов RS-232/RS-485
• Некорректные настройки протоколов TCP и UDP

Для предотвращения ошибок рекомендуется предварительно составить схему подключения и настроить преобразователь в соответствии с ней.

Способы подключения С2000 Ethernet

Подключение С2000 Ethernet к системе "Орион" производится по следующей схеме:

Преобразователь подключается к сегменту RS-485, в котором находятся приборы Орион. Ethernet-порт соединяется с локальной сетью.

Для интеграции сторонних устройств возможны различные варианты:

На примере показано подключение счетчика электроэнергии по интерфейсу RS-485. Также можно подключать различные контроллеры, датчики, исполнительные устройства.

При объединении приборов в общую сеть Ethernet важно правильно спланировать IP-адресацию и разбиение на подсети. Необходимо избегать конфликтов IP и дублирования адресов.

Для монтажа и запуска преобразователя потребуются источник питания, кабели, коннекторы. Следует использовать качественные материалы для обеспечения надежной связи.

Эксплуатация и обслуживание преобразователя

При эксплуатации С2000 Ethernet необходимо соблюдать следующие правила:

• Не подвергать устройство механическим воздействиям
• Исключить попадание влаги в корпус преобразователя
• Не эксплуатировать в условиях, превышающих допустимые
• Регулярно проверять надежность подключения кабелей

Для поддержания работоспособности требуется периодически проводить техническое обслуживание. Необходимо проверять наличие связи со всеми устройствами, отсутствие ошибок в логах.

Типовые неисправности:

• Обрыв кабеля RS-485 или Ethernet
• Неверные настройки IP-адресации
• Конфликты IP-адресов
• Отказ источника питания

При возникновении проблем следует проверить: целостность кабелей, корректность настроек преобразователя, отсутствие конфликтов в сети. При необходимости изменить конфигурацию или заменить неисправное оборудование.

Правильная интеграция преобразователя требует учета особенностей подключаемых систем. Важно тщательно спланировать IP-адресацию, избегая при этом избыточности. Также необходимо обеспечить физическую безопасность и стабильное электропитание устройства.

Анализ практического применения С2000 Ethernet

Преобразователь С2000 Ethernet успешно применяется для построения систем безопасности на различных объектах:

• Промышленные предприятия
• Бизнес-центры
• Торговые комплексы
• Складские терминалы
• Жилые комплексы

Внедрение С2000 Ethernet позволило объединить удаленные здания предприятия в единую систему видеонаблюдения и контроля доступа на базе "Орион". Это существенно повысило оперативность мониторинга и реагирования на события.

- Начальник службы безопасности, промышленное предприятие

По отзывам интеграторов, преобразователь обеспечивает стабильную работу в составе комплексных систем безопасности. Устройство отличается простотой настройки и не требует постоянного обслуживания.

Стоимость решения на базе С2000 Ethernet является оптимальной для объектов среднего масштаба. Для крупных систем может потребоваться применение более производительного оборудования.

В целом преобразователь С2000 Ethernet зарекомендовал себя как надежное и функциональное устройство для построения распределенных систем безопасности.

Рынок преобразователей интерфейсов в России

На российском рынке представлен широкий выбор преобразователей интерфейсов отечественных и зарубежных производителей.

Основные игроки:

• Болид
• Pilot
• DS Electronics
• MOXA
• Advantech

По техническим характеристикам лидирующие позиции занимают решения компаний MOXA и Advantech. Они отличаются расширенной функциональностью и высокой производительностью.

Отечественные бренды, такие как Болид и Pilot, ориентированы на оптимальное соотношение цены и качества. Их решения пользуются популярностью у российских интеграторов.

Средняя стоимость преобразователей интерфейсов составляет:

• Бюджетные модели – от 1000 руб.
• Средний ценовой сегмент – от 5000 руб.
• Премиум решения – от 10000 руб.

В 2022 году отмечается рост спроса на преобразователи интерфейсов в связи с развитием рынка IoT. Данная тенденция сохранится и в последующие годы.

Особенности применения в системе "Орион"

Рассмотрим более подробно особенности использования преобразователя С2000 Ethernet в составе системы Орион.

Для работы в этой системе требуется настроить событийный режим С2000 Ethernet. В этом случае преобразователь выступает в роли ведомого устройства. Опрос производится по протоколам Орион с пультов С2000 или С2000М.

Основные моменты конфигурирования:

• Скорость интерфейса RS-485 установить равной 9600 бит/с
• Включить режим автоопределения направления передачи данных
• Задать уникальный сетевой адрес в диапазоне 1-127
• При необходимости изменить TCP и UDP порты

После сохранения параметров преобразователь готов к интеграции в систему Орион. К интерфейсу RS-485 подключаются контроллеры и другие устройства, а через Ethernet происходит взаимодействие с ПО АРМ Орион.

Рекомендации по выбору кабельной продукции

Правильный выбор кабельной продукции имеет большое значение для построения надежной системы на базе С2000 Ethernet.

Для подключения по интерфейсу RS-485 рекомендуется использовать витую пару в экране. Провода целесообразно выбирать сечением 0,5 кв.мм. Экранирование позволит избежать наводок.

Для Ethernet предпочтительны кабели категории 5е или выше. Оптимальный вариант - SSTP кабель, рассчитанный на распределенные системы.

Коннекторы должны соответствовать типу кабеля и обеспечивать надежный контакт. Рекомендуется использовать разъемы промышленного исполнения.

Источники питания должны быть рассчитаны на работу в необходимом температурном диапазоне и иметь защиту от переполюсовки. Оптимальный выбор - источники производства Болид.

Анализ отказоустойчивости решения

Отказоустойчивость решения на базе С2000 Ethernet определяется следующими факторами:

• Надежность используемого оборудования
• Наличие резервирования компонентов
• Качество монтажа кабельной системы
• Корректность выполнения сетевых настроек
• Наличие защиты от бросков в сети электропитания

Для повышения отказоустойчивости рекомендуется:

• Использовать качественные компоненты проверенных производителей
• Выполнять резервирование критичных узлов (источники питания, каналы связи)
• Обеспечить надежность электроснабжения устройств
• Проверять качество монтажа перед сдачей в эксплуатацию

Грамотная реализация этих рекомендаций позволит свести к минимуму риск отказов всей системы безопасности.

Перспективы применения оборудования

С учетом текущих тенденций, можно выделить следующие перспективы применения преобразователя С2000 Ethernet:

• Интеграция с системами видеоаналитики на базе AI
• Поддержка новых интерфейсов связи (LTE, LoRa, Sigfox)
• Расширение функционала за счет модульного принципа построения
• Увеличение помехоустойчивости для работы в сложных условиях

Дальнейшее развитие функционала позволит применять это устройство для построения высокотехнологичных многоуровневых систем безопасности на основе концепции Интернета вещей.
