Датчик давления масла: принцип работы и место нахождения

Работа современного двигателя невозможна без наличия дополнительных датчиков. Времена, когда мотор не был зависим от электроники, ушли далеко в прошлое. Сейчас всеми процессами руководит электронный блок управления. Но действует он не сам по себе. Каждый сигнал корректируется в зависимости от показаний того или иного датчика. В сегодняшней статье мы рассмотрим один из самых важных элементов в данной категории. Это датчик давления масла. Что он собой представляет, как работает и где находится на разных автомобилях? Ответы на эти вопросы вы узнаете ниже.

Назначение

Во время работы двигателя смазка должна поступать во все его составляющие, в том числе и в кривошипно-шатунный механизм. Масло поступает методом разбрызгивания. Чтобы образовалась хорошая и плотная смазывающая пленка, жидкость нужно подать под высоким давлением. Оно может достигать пяти и выше атмосфер. Если уровень давления становится ниже нормы, значительно увеличивается трение элементов кривошипно-шатунного механизма. Узлы и агрегаты теряют ресурс, появляется выработка. Чтобы предотвратить это, в конструкции любого мотора есть датчик аварийного давления масла. Именно он предупреждает водителя о проблеме и позволяет вовремя остановить движение и работу ДВС.

Где датчик давления масла находится?

Данный элемент может располагаться в разных местах. Каждый производитель по-своему размещает датчик давления масла в двигателе. Но зачастую эта деталь находится в районе головки блока цилиндров. В некоторых автомобилях доступ к нему может осуществляться только снизу (через колесную базу).

На автомобиле «Лада-Калина» датчик давления масла находится в гнезде ГБЦ, около кожуха ремня газораспределительного механизма. От данного элемента отходит только один провод. Что касается «Дэу-Ланоса», здесь элемент расположен в нижней части двигателя, около масляного насоса. От него идет пучок проводов в изоляции. Немного иначе дела обстоят с немецкими машинами. Например, в «Фольксвагене-Гольф» и «Джетте» первый датчик аварийного давления масла находится на кронштейне до фильтра. А второй элемент расположен уже на выходе масляного очистителя. В автомобилях «Опель-Астра» эта деталь расположена со стороны генератора, в правой части двигателя. Здесь стоит только один датчик, и от него исходит лишь один провод.

Но доступ к нему осуществляется через правое переднее колесо. Иначе до него трудно добраться. На автомобилях ГАЗ с моторами ЗМЗ данный элемент находится на ГБЦ в правой части. К датчику тоже подключен лишь один провод.

Как устроен?

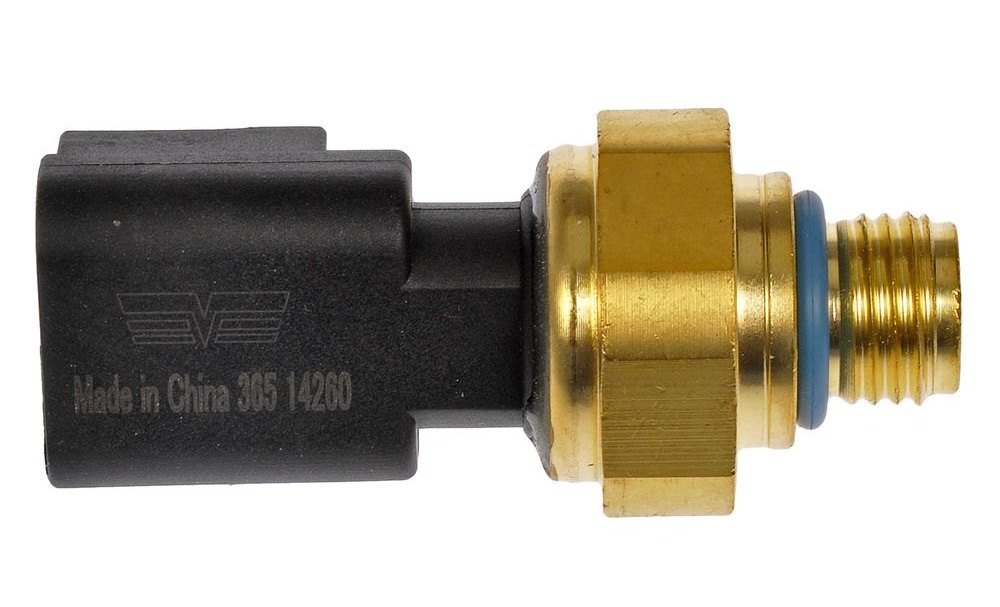

Конструкция данного элемента довольно проста. Автомобильный датчик давления масла состоит из:

• Мембраны.
• Подвижного контакта.
• Корпуса.
• Толкателя (штанги подвижного контакта).
• Мембраны.

Данный элемент обязательно контактирует с сигнальной лампой на панели приборов. Как действует датчик давления масла ВАЗа, рассмотрим ниже.

Принцип работы

После включения зажигания на один из контактов сигнальной лампы поступает питание +12 В. Второй контакт датчика соединен с подвижной штангой. Алгоритм работы элемента основывается на замыкании и размыкании второго вывода лампы. За это отвечает отдельный толкатель. Он замыкает лампу на «массу» и соединяется с диафрагмой датчика. Верхняя его часть контактирует с масляной системой.

С увеличением давления смазки растет и усилие на диафрагменный элемент датчика. В результате диафрагма изгибается. Одновременно с этим отодвигаются контакты. Если давление в системе отсутствует или ниже нормы (обычно это уровень менее 0,2 Бара), диафрагма не будет изгибаться и останется в исходном положении, при котором оба контакта будут замкнуты. В результате питание пойдет на лампу, и на приборной панели загорится соответствующая иконка в форме масленки.

Таким образом, принцип работы датчика заключается в замыкании контактов, вследствие чего будет посылаться сигнал на щиток приборов. В зависимости от типа автомобиля эта лампа будет мигать или гореть беспрерывно (как правило, красным цветом). Иногда о недостаточном давлении масла сигнализирует зуммер. Водитель слышит навязчивый писк. Двигатель посылает своего рода сигнал бедствия.

Что делать, если горит датчик давления масла?

Такая ситуация возникает крайне редко. Но если загорелась лампа, нужно сразу искать место для остановки и срочно глушить двигатель. Нельзя, чтобы он работал без давления масла (даже если его уровень на щупе максимальный). Это спровоцирует повышенный износ пар трения.

Мотор будет терпеть масляное голодание. Что необходимо делать далее? После стоянки нужно отправляться на место ремонта – буксиром или на эвакуаторе. Но ни в коем случае не стоит включать передачу на ходу – поршневая в это время будет работать без подачи масла.

Признаки неисправности датчика

К сожалению, характерных признаков неисправности данного элемента нет. Вы не почувствуете повышенный расход топлива, падение мощности, динамики разгона и другие изменения в характере езды на авто. Единственный способ распознать неработающий элемент – проверить, горит ли лампа при включении зажигания. Так же как «Чек» и другие контрольные лампы, она должна гореть при повороте ключа в третье положение. Если иконка датчика пропала, скорее всего, произошел обрыв цепи. Либо сгорела сама лампа на панели приборов, что маловероятно, но теоретически возможно.

Обратите внимание: после запуска двигателя датчик может гореть еще некоторое время на щитке приборов. Обычно это 3-5 секунд, в течение которых насос работает еще под малым давлением. Также подобная лампа горит после замены масла (датчик давления тут ни при чем). Часть его должна наполниться в фильтр и другие элементы ДВС. Не стоит паниковать, если контрольный прибор загорается на недлительное время. Однако если этот период составляет более пяти секунд, стоит задуматься об исправности силового агрегата. Возможно, масляный насос требует ремонта.

Причины выхода из строя

Какие случаи приводят к замене датчика давления масла? Это может произойти в нескольких случаях:

• При деформации чувствительной мембраны.
• Из-за обрыва контакта или замыкания в проводке.
• При выходе из строя реле датчика. Но стоит отметить, что такой элемент есть не во всех автомобилях.
• При исчерпании ресурса устройства.

Поскольку конструкция датчика весьма примитивна, ломаться здесь практически нечему. Поэтому в большинстве случаев деталь не работает именно из-за обрыва контакта или повреждения мембраны.

Заключение

Итак, мы выяснили, что собой представляет датчик давления масла, как он устроен и как работает. Несмотря на свои размеры, эта маленькая деталь играет важнейшую роль в работе двигателя. В критических ситуациях датчик подает сигнал тревоги на панель. Это позволяет вовремя остановить двигатель и исключить его масляное голодание.
